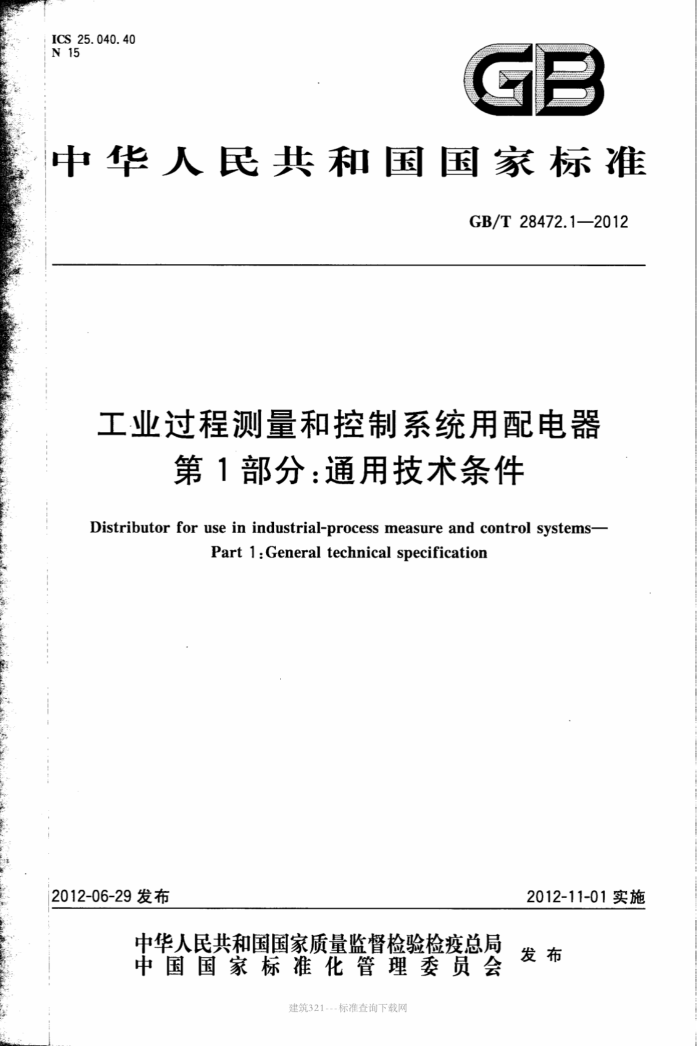

ICS 25.040.40 N 15
GB
中华人民共和国国家标准
GB/T28472.1—2012
工业过程测量和控制系统用配电器
第1部分：通用技术条件
Distributor for use in industrial-process measure and control systems-
Part 1 : General technical specification
2012-11-01实施
2012-06-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
建筑321-.-标准查询网 GB/T28472.1—2012
前 言
GB/T28472《工业过程测量和控制系统用配电器》分为两部分：
第1部分：通用技术条件；第2部分：性能评定方法。
本部分是GB/T28472的第1部分。 本部分按GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》规定编写。 本部分的附录A是规范性附录。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。 本部分由负责起草单位：重庆宇通系统软件有限公司。 本部分参加起草单位：南京优倍电气有限公司、北京远东仪表有限公司、福建上润精密仪器有限公
司、重庆川仪自动化股份有限公司、上海模数仪表有限公司、福建顺昌虹润精密仪器有限公司、厦门安东电子有限公司、西南大学。
本部分主要起草人：岳周、冯伟。 本部分参加起草人：董健、韩绍盈、张新国、王悦、赵力行、戈剑、吴辉华、金建民、张刚、魏小东、
洪小平、赵亦欣、何强、潘东波、黄巧莉。
建筑321---标准查询网 GB/T 28472.12012
引
《工业过程测量和控制系统用配电器》主要针对工业过程控制测量和控制系统中的二线制仪表的通用技术条件、以及工作信号等。
本标准通过提供的内容，旨在为工业过程测量和控制系统的设计、开发、研究提供指导。
Ⅱ
建筑321---标准查询网 GB/T 28472.1—2012
工业过程测量和控制系统用配电器
第1部分：通用技术条件
1范围
GB/T28472的本部分规定了工业过程测量和控制系统用配电器的术语与定义、分类、要求、标志、 包装、贮存和运输等。
本部分适用于工业过程测量和控制系统用配电器。
规范性引用文件
n
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4电工电子产品环境试验第.2部分：试验方法试验Db交变湿热（12h十12h 循环)(GB/T2423.4—2008，IEC60068-2-30:2005，IDT)
GB4208—2008外壳防护等级（IEC60529:2001,IDT) GB/T9969—2008工业产品使用说明书总则 GB/T11020一2005固体非金属材料暴露在火焰源时的燃烧性实验方法清单（IEC60707
1999,IDT)
GB/T13384—2008 机电产品包装通用技术条件 GB/T17212—1998 工业过程测量和控制术语和定义（idtIEC60902：1987) GB/T18271.1---2000 过程测量和控制装置通用性能评定方法和程序 第1部分 总则
(idtIEC61298-1:1995)
GB/T18271.22000过程测量和控制装置 通用性能评定方法和程序 第2部分 参比条件下的试验（idtIEC61298-2：1995）
GB/T18271.32000过程测量和控制装置 通用性能评定方法和程序 第3部分 影响量影 i响的试验（idtIEC61298-3：1998）
3术语与定义
GB/T17212—1998、GB/T18271.1—2000、GB/T18271.2-2000、GB/T18271.3—2000确立的以及下列术语和定义适用于GB/T28472的本部分。 3. 1
配电器distributor 为二线制变送器提供电源并为其传输信号的一种仪表。
3. 2
配电电压distributionvoltage 为二线制变送器提供的电源电压值。
A
建筑321---标准查询网 GB/T 28472.1—2012
4分类和基本参数
4.1 配电器输入输出参数
配电器输入输出参数规定如下： a 输人信号：4mA~20mADC； b) 配电电压范围：
1）普通型配电器：18.5VDC~28.5VDC； 2）HART通过型配电器：12VDC~28.5VDC
c)） 输出信号：4mA~20mADC； d) 负载电阻：不小于300Q。
4.2准确度等级
s
配电器的准确度等级分为0.1、0.2、0.5。 4.3电源
配电器的工作电压应在24(1士10%)VDC之间。 4.4正常工作条件
a） 环境温度：15℃～35℃； b) 相对湿度：10%~85%； c) 大气压力：86kPa108kPa； d) 周围空气中应不含有对铬、镍镀层、有色金属及其合金起腐蚀作用的介质，应不含有易燃、易爆
的物质。
5要求
5. 1 与准确度有关的要求
N
与准确度有关的要求见表1。
1
表1与准确度有关的要求
技术指标 0.2级 ±0.2 0. 2 ±0.2 0. 4 0. 2
序号 1 2 3 4 5
项目名称
单位 % % % % %
0.1级 ±0.1 0.1 ± 0. 1 0. 2 0. 1
0.5级 ± 0. 5 0. 5 ±0.5 1 0. 5
准确度重复性误差回差始动漂移长期漂移
5. 2 影响量影响的有关要求
影响量影响的有关要求见表2。
2
建筑321---标准查询网 GB/T28472.12012
表2 影响量影响的有关要求
技术性能指标
序号 1 2 3 机械震动
项 目名称
单位 %/10℃ % % 一 % % % % mV 一
0.1级 0.2级 0.5级
环境温度温湿度
0. 2 0. 2 0. 2
0. 5 0. 5 0. 5
0. 1 0. 1 0. 1
对输出影响对结构影响
无松动，无损坏
电源短时中断500ms 稳态输出变化量电源电压低降
0. 2 0. 2 0. 2 0. 5 40 Ba A* 0. 5 Ba B* A 0. 5 0. 2 0. 2 0. 2 100 0. 2
4 5 6 7 8 9
0. 1 0. 1 0. 1 0. 2 40
0. 5 0. 5 0. 5 1 40
稳态输出变化量
倾跌影响共模干扰串模干扰静电放电
允许的干扰量
判定结果输出变化量
一 % 一
10 射频电磁场辐射 11 电快速瞬变脉冲群 12 浪涌抗扰度 13 工频磁场抗扰度 14 电源电压变化影响 15 负载变化对输出影响 16 工作寿命加速试验对输出影响 17 输出纹波(峰-峰值) 18 接地电磁兼容试验要求见附录A。
0. 2
1
判定结果输出变化量
0. 2 0. 1 0. 1 0. 1 50 0. 1
% % % % mV %
1 0. 5 0. 5 0. 5 200 0. 5
?
5.3 与安全性能有关的要求
5.3.1 绝缘强度
在漏电流设置为2mA的条件下，绝缘强度要求如下： a） 配电器输人端子与机壳间不小于500VAC； b) 配电器输出端子与机壳间不小于500VAC； c) 配电器输人端子与输出端子间不小于500VAC； d) 配电器电源端子与机壳间不小于500VAC；应经受上述试验电压历时1min，漏电流不大于2mA的绝缘强度试验，试验中不应出现击穿与
飞弧。
3
建筑321---标准查询网 GB/T 28472.1—2012
a) 制造厂名称或厂标； b) 产品型号、名称； c) 产品编号； d) 主要技术参数； e) 制造年月。 配电器的接线端子板上应有标志，表明端子作用。
6.2 使用说明书
配电器使用说明书的编写应符合GB/T9969一2008的规定。 6.3 包装
装箱运输的配电器，应连同装箱单规定的成套附件，按GB/T13384一2008规定进行包装。 6.4运输
配电器的运输应符合5.4.6的规定。 6.5贮存
配电器应贮放在环境温度为一10℃～55℃，相对湿度不大于85%的通风室内，且空气中不含有能对配电器起腐蚀作用的介质。
