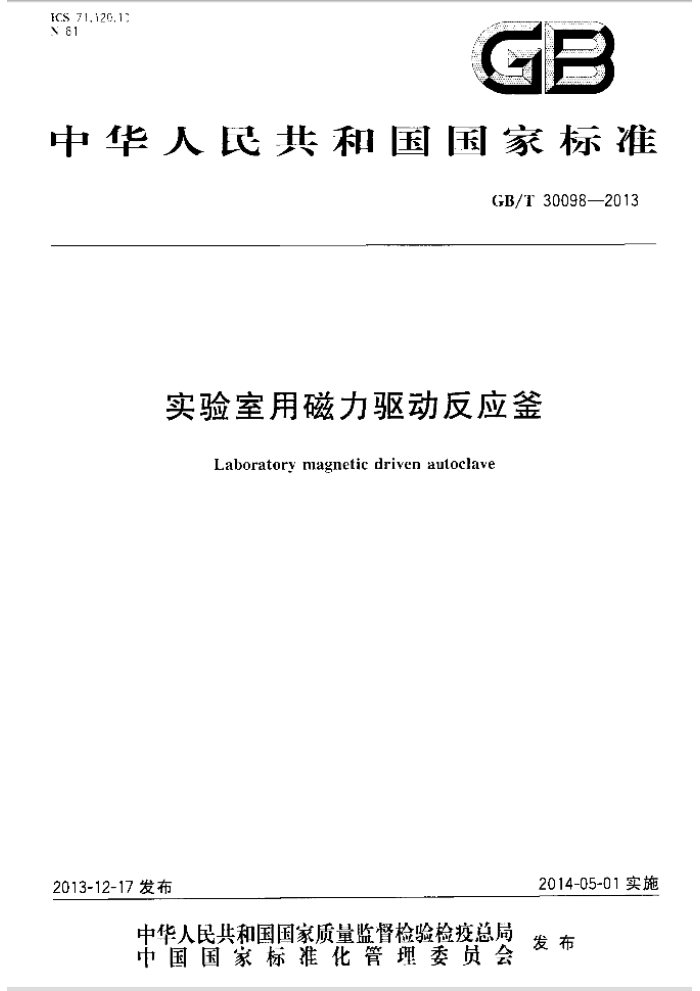

ICS 71.120.13 N 61
GB
中华人民共和国国家标准
GB/T30098—2013
实验室用磁力驱动反应釜
Laboratory magnetic driven auloclave
2014-05-01实施
2013-12-17发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 30098—2013
目 次
前言
范围规范性引用文件
-
2
3 不语科定义
产品结询 5 基本参数 C: 要求 7 试验方法 8 检验规购
.1
标志、包装、运痛及好存
9 GB/T 30098—2013
前言
本标准按照GB/T1.1 2009给出的就则起草，本标准由中国机城工业联合会山；。 本标准由全国实验室仪器利设备标准化技术委员会<$A 仪器仪表综合技术经济研究所、烟台科立化工设备有限公司、减沟鑫泰化工机械有限公司、烟台松岭化工设各有限公司、大连通达反盛签！
本标准主要起草人：马文启、上天嗒、上家龙、袁终明、金丽辉、李纲民、李恩端、马殿清、土培根，甄继夏，王玉敏，蔡那求，邓爱群、李本范
1 GB/T 30098—2013
实验室用磁力驱动反应釜
1范围
本标准规定了实验室用磁力驱动反应釜的术语和定义、产品结构、基本参数、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于容积不大于24L、设计压力不大于35MPa、设计温度范围按材料允许的使用温度确定的实验室用磁力驱动反应签（以下简称实验釜）。
本标准适用于碳钢、低合金钢、不锈钢以及钛及钛合金，镍及镍合金、锆、钼等有色金属制造的实验签，
本标准不适用于非金属材料制造的实验签、直接用火焰加热的实验签及操作过程中可能产生压力剧增，反应速度达到爆轰的实验釜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB150.2---2011压力容器第2部分：材料 JB/T4711压力容器涂敷与运输包装 TSGR0004一2009固定式压力容器安全技术监察规程
3术语和定义
下列术语和定义适用于本文件。
3.1
反应釜 autoclave 由承压容器、加热冷却装置以及揽拌传动系统等组成，能够在一定温度和压力下完成化学反应的
装置. 3.2
实验室用反应釜 laboratoryautoclave 容积不大于24L的反应签。
3.3
磁力驱动反应釜 magnetic driven autoclave 通过磁力耦合器实现搅拌的反应釜、
3.4
釜体 autoclavebody 用于盛装化学介质，并可承受温度、压力的容器
3.5
釜盖 autoclavecover 与釜体散开端连接的承压件。 GB/T 30098-2013
3.6
主操柱 mainbolt 连接釜体与釜益的螺柱。
3.7
主螺母 main nut 主螺柱用的螺母。
3.8
磁力耦合器 magneticcoupler 利用磁性材料的相互耦合作用来传递力矩的装置，注：它由内、外磁体（盘）、隔离罩、轴及轴承支架等组成，外磁体剪转时通过磁力可同步带动内悉体旋转。
3.9
搅拌转子 agitating rotor 在搅拌轴上安装一定数量的搅拌器，由磁力驱动装置驱动，使签内物料产生搅拌作用的组合部件。
3.10
磁盘 magnetic disc 由若N极和S极房形磁块，按平面形式交错排列而成的磁性组合体。 注：避盘有内、外之分，位于隔离罩外部与动力联接的称为外磁盘，位于隔离罩内部与镜拌轴联接的称为内醚盘。
3.11
磁体magneticring 由若干N、S极瓦形磁块相互交错组合成磁环，然后由一个或多个磁环纵向同极叠加而成的柱形磁
性体。
注；磁体有内、外之分，位于隔离罩外部与动力联接的称为外磁体，位于隔离罩内部与揽择轴联接的称为内磁体。 3.12
隔离罩isolationcase 用于封闭釜内压力，由非导磁性材料制作的圆筒形受压构件。 注：其位于内、外避体之间，并与磁体(或磁盘)有一定的间隙。
3.13
磁力矩 magnetictorque 磁力耦合传动器的内、外磁体发生相对位移时所产生的最大扭转力矩。
4产品结构
4.1实验签的基本结构
实验釜主要由承压釜体（承压容器）、釜整、加热装置、冷却装置、搅拌装置、磁力传动装置以及安全附件、阀门等组成，见图1，
2 GB/T30098—2013
6 .5.
D
10
说明：
-冷却装置； 2 加热装置： 3 釜体： 4- 签益；
1
6 主螺母； 7 磁力辆合器：
电机： 9 安全附件 10 搅拌转子。
8 ..
主螺柱：
5-
图1 实验釜的基本结构图
4.2 磁力耦合器的结构 4.2.1 磁力耦合器有端面型和圆环形两种结构型式，见图2。
b) 西环形
a) 端面型
说明：
外磁盘；隔离罩； -一内磁盘；内磁体；隔离载；外碰体。
-
2
3
4 5 6-
图2磁力耦合器的结构图 GB/T 30098—2013
4.2.2端面型由内、外磁盘及隔离罩组成，外磁盘通过磁力将电机的动力传递给隔离罩内的内磁盘形成同步旋转，隔离罩与反应釜之间通过密封形成封闭的密封腔。 4.2.3阅环形由内、外磁体及隔离罩组成，外磁体通过磁力将电机的动力传递给隔离罩内的内磁体形成同步旋转，隔离罩与反应釜之间通过密封形成封闭的密封腔。 4.3密封结构 4.3.1签体与釜盖的基本密封型式见图3：
7
a)
b)
d)
c)
图3釜体与签盖的基本密封型式
4.3.2图3a）、图3b）为无垫片的球面或锥面密封结构，其适用范围：设计压力急35MPa，设计温度≤700℃。 4.3.3图3c)为平垫密封结构，其适用范围：设计压力≤16MPa，设计温度300℃。 4.3.4图3d)为卡自紧密封结构，其适用范围：设计压力≤35MPa，设计温度≤200℃。 4.3.5宜采用无垫片的球面或锥面密封结构。
5基本参数
5.1 环境条件
使用环境条件如下： a）温度为0℃～40℃； b) 相对湿度不大于85%； c) 大气压为80kPa~106kPa； d) 周围无易燃、易爆、腐蚀性气体及导电尘埃
5.2 供电条件 5.2.1 额定电压为交流220V，允许偏离额定值的范为一15%~+10%。 5.2.2 额定频率为50Hz.允许偏离额定值的范围为一2%十2%，
4 GB/T 30C98—2013
5.3技术数 5.3.1实验签设计医力等级优先采用以下系列：2.5MPa、7.5MPa、12.3MP’a、17.5MPa、22.5MPa、 20MPa和3MPa.也可安用要求选定， 5.3.2实验签容积系列分为:0.:L、6.25L.0.5L、1L、2L.31.、5L、1DL、151、20「.和24L： 5.3.3实验签调速范图及加热功率见表！
表1实验釜的技术参数
穿页. u, I --.5 [~3 5 -- 16 15 ~ 21
润速范主（t/rmin)
加热功率/kw
u -- I oc? 3-- 1 3c3 C.-753 C---E00
0.5 ~ 3 1 ~- 3 4 -- 5 6--9
6 要求 6.1 外观及结构 6.1.1 金星袋层及化学处理表面应光译均匀，不应有露底、起层、起泡、斑痕或弱显的划衰 6.1.2 油漆悬表雨应光洁、平整、色泽均匀，不应有起皱、蜕度和显见的划痕、流挂等缺陷。 6.1.3外駕不诱钢的表面应逆行箱抛光或亚光处埋，其柜揽度Ra不大于0.4u1。 6.1.4所有紧司件均应牢固可靠，不应松动。 6.1.5带有升降装置的实验签，升降装置应操作灵活，升降自如，不应有阻滞、卡死等现象。吊杆的设计应具各空中白领功能，吊杆与签体之间应设置防止见动的支架， 6.1.6签益外圆上应设置2~3个于柄.用于搬运、吊盖以及防止系固螺栓时签体旋转、滑移。 6.1.7滋力密封传动装置垂直安装寸等盖的中心位置，与签盖间的案封宜采用光垫片线密封或法兰连接的垫片密封。 6.1.8避力耦合器组装后应旋转灵活.无阳滞、卡死等现象。 6.1.9实验签应设置签内测温点1个，若采用央套导热池加热，应设置签内、变套2个测温点，测温装置插人液下深度应不小下签体总深度的1/2.. 6.t.10应有超压泄政装置： 5,1,11 愈力密封装置的内转了上应设置测速装置， 6.2 耐水压 6.2.1 耐水压试验的压力值按式(1)计算：
力个 1.25p [a]
.( 1 )
[α]
式中：力! —-耐水玉试验正力，单位为兆帕（MPa)； 1.25 一耐正试验压力系数；
一压力容器的设计运月（对于在用压力容器，·般为最高工作压力或压力容器牌上规定的最大允许工作压刀），单位为兆陷（MPa）；
p
5
