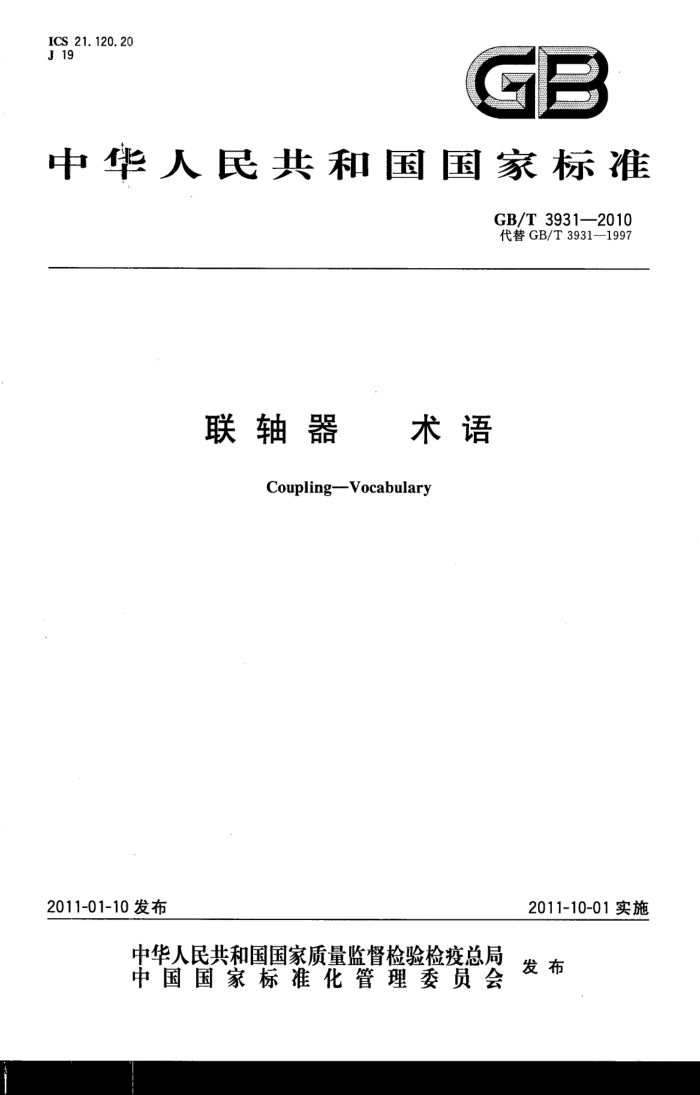

中华人民共和国国家标准
GB/T3931—2010 代替GB/T3931—1997
联轴器
术语
Coupling--Vocabulary
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T39312010
目 次
前言
范围 2术语和定义 3联轴器技术参数术语和定义，附录A（规范性附录） 联轴器简图符号
1
-
19 22 GB/T 3931—2010
前 創言
本标准是对GB/T3931-1997《联轴器 术语》的修订，修订时，在联轴器层次分类上与 GB/T12458--2003《联轴器分类》保持一致。
本标准与GB/T3931一1997相比，主要差异如下：
-增加了3.2联轴器公称转矩T。的术语和定义； -对部分联轴器的术语和定义作了修改；增加和修改了部分联轴器的技术参数术语。
-
本标准的附录A为规范性附录。 本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本标准起草单位：中机生产力促进中心、德阳立达基础件有限公司、太原重工股份有限公司、河北省
冀州市联轴器厂
本标准主要起草人：明翠新、王建农、王晓凌、刘靖生、邓高见。 本标准所替代标准的历次版本发布情况为：
GB3931—1983,GB/T3931—1997。 GB/T3931—2010
联轴器 术语
1范围
本标准规定了联轴器及其技术参数的术语和定义。 本标准适用于联轴器。
2术语和定义 2. 1
联轴器 coupling 联接两轴或轴回转件，传递转矩和运动的一种装置。 注：联轴器简图符号见附录A。
2. 2
刚性联轴器rigid coupling 不能补偿两轴有相对位移的联轴器。
2.2.1
凸缘联轴器flangecoupling 利用凸缘和螺栓联接两个半联轴器的联轴器，见图1。
图1
2.2.2
径向键凸缘联轴器flangecouplingwithradialkey 利用径向键和螺栓联接两半联轴器的联轴器，见图2。
图 2 GB/T3931-2010
2.2.3
套筒联轴器sleevecoupling 利用公用套筒，以某种方式联接两轴的联轴器，见图3。
图3
2.2.4
夹壳联轴器splitcoupling 利用两半沿轴向剖分的夹壳，以某种方式夹紧，以实现两轴联接的联轴器，见图4。
图 4
2.2.5
平行轴联轴器parallelshaftcoupling 利用中间盘通过销轴，以实现两平行轴联接的联轴器，见图5。
图5
2.3
挠性联轴器flexiblecoupling 能补偿两轴相对位移的联轴器。
2.3.1
无弹性元件挠性联轴器flexiblecouplingwithoutelasticresilientcomponent 没有弹性联接件的挠性联轴器。
2. 3. 1. 1
万向联轴器 universal coupling 在角向、径向、轴向有较大位移时可传递转矩的联轴器。
2 GB/T 3931—2010
2.3.1.1.1
十字轴式万向联轴器 universal coupling with spider 利用十字轴式中间件，以实现不同轴线间两轴联接的万向联轴器，见图6。
图6
2.3. 1.1.2
球笼式万向联轴器 universal couplingwithball and socket 利用若干钢球置于分别与两轴联接的内外星轮槽内，以实现不同轴线间两轴联接的万向联轴器，见
图7。
图 7
2.3.1. 1.3
球铰式万向联轴器universalcouplingwithspherearticulation 利用球铰式的中间件，以实现不同轴线间两轴联接的万向联轴器，见图8。
图8
2.3.1.1.4
球铰柱塞式万向联轴器pistonuniversalcouplingwithspherearticulation 利用球铰和柱塞式组合的中间件，以实现不同轴线间两轴联接的万向联轴器，见图9。 GB/T3931—2010
图9
2.3.1.1.5
三叉杆式万向联轴器 universal coupling with three fork-rod 利用三叉杆和柱塞式组合的中间件，以实现不同轴线间两轴联接的万向联轴器，见图10。
图10
2.3.1.1.6
球叉式万向联轴器 universal coupling with sphere fork 利用若干钢球置于两个球叉组成的中间件，以实现不同轴线间两轴联接的万向联轴器，见图11。
图11
2.3.1.1.7
凸块式万向联轴器 universalcouplingwithconvexblock 利用两个凸块叉和两个中间凹块组成的中间件，以实现不同轴线间两轴联接的万向联轴器，见
图12。
4 GB/T3931—2010
AL
图 12
2.3.1.1.8
三球销式万向联轴器universalcouplingwiththreespherepin 利用在同一平面内通过三个径向均匀分布的装有球环的三销架，将壳体与轴联接，以实现不同轴线
间两轴联接的万向联轴器，见图13。
图13
2.3. 1. 1. 9
三销式万向联轴器universalcouplingwiththreepin 利用两个三销轴与两个偏心轴叉组成的中间件，以实现不同轴线间两轴联接的万向联轴器，见
图14。
图14
2.3.1.1.10
球销式万向联轴器universalcouplingwithspherepin 利用由一根两端轴颈上装有球环的销轴，将双柱槽壳与球头轴联接起来的中间件，以实现不同轴线
间两轴联接的万向联轴器，见图15。
