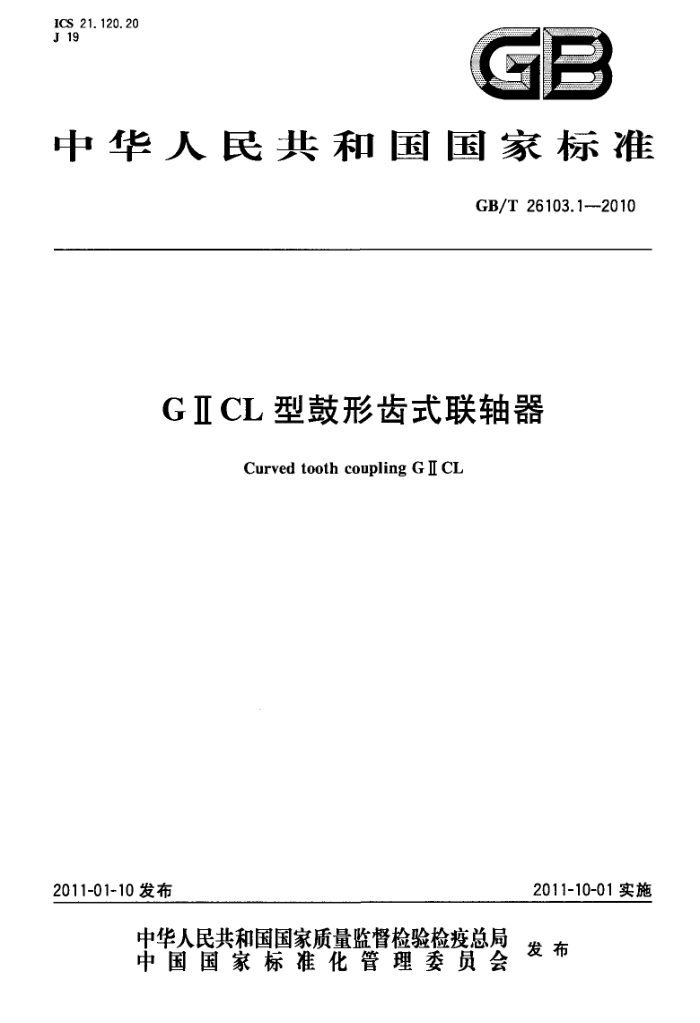

ICS 21. 120. 20 J 19
GB
中华人民共和国国家标准
GB/T 26103.1--2010
GTCL型鼓形齿式联轴器
Curved tooth coupling G I CL
2011-10-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26103.1—2010
目 次
前言范围
I
1 2 规范性引用文件
3型式、基本参数和主要尺寸. 4技术要求 5 检验规则 6标志、包装与贮存附录A（规范性附录） 鼓形齿式联轴器的选用及计算
10
A GB/T26103.1—2010
前言
GB/T26103《鼓形齿式联轴器》分为5部分：第1部分：GⅡCL型鼓形齿式联轴器；第2部分：GICLZ型鼓形齿式联轴器；
一第3部分：GCLD型鼓形齿式联轴器；一第4部分：NGCL型带制动轮鼓形齿式联轴器；一第5部分：NGCLZ型带制动轮鼓形齿式联轴器本部分为GB/T26103的第1部分。 本部分由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本部分起草单位：中国第二重型机械集团公司、中机生产力促进中心、河北省冀州市联轴器厂、江苏
二传机械有限公司、武汉正通传动技术有限公司。
本部分主要起草人：赵光发、明翠新、刘靖生、任乔圭、余晓锁、邓高见。
m GB/T26103.1—2010
GIⅡCL型鼓形齿式联轴器
1范围
GB/T26103的本部分规定了GICL型鼓形齿式联轴器（以下简称联轴器）的型式、基本参数和主要尺寸、技术要求、检验规则、标志、包装与贮存等内容。
本部分适用于联接两水平同轴线的传动轴系，并有一定补偿两轴相对位移性能的GⅡCL型鼓形齿式联轴器，工作环境温度-20℃~十80℃，传递公称转矩为0.63kN·m~5600kN·m。 2规范性引用文件
下列文件中的条款通过GB/T26103的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T191 包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T1184形状和位置公差未注公差值（GB/T1184—1996，eqvISO2768-2：1989） GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1—2010，ISO898-1：2009
MOD)
GB/T3141 工业液体润滑剂ISO粘度分类（GB/T3141—1994，eqvISO3448：1992） GB/T3852 联轴器轴孔和联结型式与尺寸 GB/T4879 防锈包装 GB/T6388 运输包装收发货标志 GB/T7324 通用锂基润滑脂 GB/T10095.1圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值（GB/T10095.1一
2008,SO1328-1:1995,IDT)
GB/T10095.2圆柱齿轮精度制第2部分：径向综合偏差与径向跳动的定义和允许值 (GB/T10095.2—2008,ISO1328-2:1997,IDT)
GB/T13384机电产品包装通用技术条件 JB/T5000.15重型机械通用技术条件第15部分：锻钢件无损探伤 JB/T6396大型合金结构钢锻件技术条件
3型式、基本参数和主要尺寸 3.1GⅡCL型鼓形齿式联轴器的型式、基本参数和主要尺寸应符合图1、图2及表1的规定。 GB/T26103.1—2010
Y型轴孔
型轴孔
5
D
D
标志
标志
.
图1 适用于GⅡCL1～GⅡCL13
Y型轴孔
Y型轴孔
.
-
2
-
标志
标志
D
X
R
图2适用于GⅡCL14~GⅡCL25
