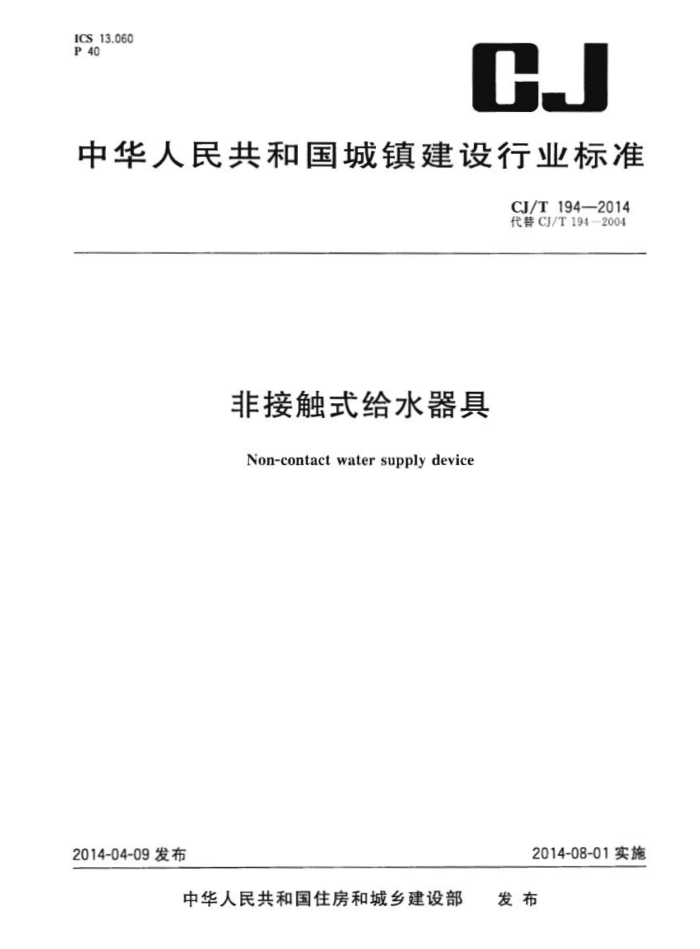

ICS 13.060 P 40
CJ
中华人民共和国城镇建设行业标准
CJ/T194—2014 代替CJ/T194—2004
非接触式给水器具
Non-contactwatersupplydevice
2014-08-01实施
2014-04-09发布
中华人民共和国住房和城乡建设部 发布 CJ/T1942014
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 产品分类
工作条件 6 材料 7 要求
5
试验方法检验规则标志、包装、运输和贮存
8 9 10 附录A（规范性附录） 水击试验
t
12 CJ/T194-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T194一2004&非接触式给水器具》的修订，本标准与CJ/T194一2004相比主要技
术变化如下：
修改了部分术语（见3.1、3.5、3.6，2004年版第3章）；删除代号要求（2004年版第4章）；删除产品型号要求（2004年版第5章）；增加了工作水温要求（见第5章）；增加了盐雾试验要求（见7.1.2)；增加了抗安装负载要求（见7.2)；修改了整机能耗要求（见7.6，2004年版表1)；修改了控制距离误差要求（见7.4.1，2004年版表1)；修改了水嘴、淋浴器关闭时间要求（见7.5，2004年版表1)；修改了抗干扰性能要求（见7.7.3，2004年版6.6.3）；
-
增加了欠压保护要求（见7.8.2)；修改了水流量要求（见7.10，2004年版表1)；
一-增加了水击性能要求（见7.13)；
修改了温度试验要求（见7.14，2004年版6.8）；
-
修改了潮湿试验要求（见7.15，2004年版6.9）；修改了寿命指标（见7.17，2004年版表1）；
-
增加了水击试验方法（见附录A)。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：城市建设研究院、国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、
北京市节约用水管理中心、宁波埃美柯铜阀门有限公司、广东华艺卫浴实业有限公司、中宇建材集团有限公司、辉煌水暖集团有限公司、九牧集团有限公司、路达（厦门）工业有限公司、台州丰华铜业有限公司、洁利来（福建）感应设备有限公司、广东坚朗五金制品股份有限公司、广东朝阳卫浴有限公司。
本标准主要起草人：吕士健、郭繁、陈征、王巍、史红卫、何建平、赵钢、吴彬彬、吕焱、郑雪珍、丁言飞、 曾关生、林补生、谢晓军、廖荣华、李祖学、叶建娥、李保军、邓书宇。
本标准所代替标准的历次版本发布情况：
CJ/T3081-1999; CJ/T194—2004。
I CJ/T194—2014
非接触式给水器具
1范围
本标准规定了由非接触感应式电动阀门控制的给水器具的术语和定义、产品分类、工作条件、材料、 要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于非接触式给水器具（以下简称“给水器具”)的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1176铸造铜合金技术条件 GB/T5231 加工铜及铜合金牌号和化学成分 GB/T6461一2002金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级 GB/T10125 人造气氛腐蚀试验盐雾试验 GB14536.1—2008 家用和类似用途电自动控制器 第1部分：通用要求 GB/T20878 不锈钢和耐热钢牌号及化学成分 GB/T26750 卫生洁具便器用压力冲水装置 HG/T3091 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 HG/T3097 橡胶密封件---110℃热水供应管道的管接口密封——-材料规范
3术语和定义
下列术语和定义适用于本文件。
3.1
非接触式给水器具 Non-contactwatersupplydevice 通过非接触式感应驱动电动阀门进行启、闭操作的给水器具。
3.2
控制器 controller 由传感器、判别、智能化逻辑处理、驱动等电子电路组成，能控制电动阀门启、闭的部件。
3.3
控制距离 controller 在传感器接收（或发射）的轴线方向，使给水器具可靠开启，模拟板与传感器窗口间的最远距离。
3.4
整机overallunit 由控制器、电动阀门（包括电磁阀和电动机阀）、电源（包括直流、交流及其他能源）及水暖等部件组
成的给水器具。
1 CJ/T194—2014
3.5
待机能耗 consumedpowerinstand-by 给水器具等待状态的能耗。
3.6
工作（动态）能耗 consumed powerinworking 交流供电的给水器具工作时的能耗。
4产品分类
4.1 给水器具按用途可分为水嘴、淋浴器、小便器冲洗阀、大便器冲洗阀， 4.2给水器具按控制方式可分为遮挡红外式、反射红外式、热释电式、微波反射式、超声波反射式、电磁感应式、电容感应式等。
5工作条件
工作条件要求如下：
环境温度：1℃~55℃；一环境相对湿度（RH)：≤95%； -出水水温：≤45℃；
工作水温：≤75℃；工作水压：0.05MPa~0.6MPa
6材料
6.1 产品使用的所有与生活饮用水直接接触的材料，不应对水质造成污染。 6.2 铜材质应符合GB/T1176或GB/T5231的要求 6.3 橡胶材质应符合HG/T3091和HG/T3097的要求。 6.4 塑料材质应符合相应材料国家现行标准的要求。 6.5 不锈钢材质应符合GB/T20878的要求。
7 要求
7.1 外观与装配 7.1.1 给水器具外观光洁，标识清晰，外露表面涂、镀层应结合良好，不应有起泡、剥离、划痕等外观缺陷。 7.1.2 按照8.1.2进行盐雾试验后，给水器具表面质量不应低于GB/T6461一2002中9级的要求。 7.1.3 给水器具组装紧固件应牢固、无松动。 7.2 抗安装负载
按照表1的要求对连接管螺纹进行抗安装负载试验，应无裂纹、无损坏。
2
