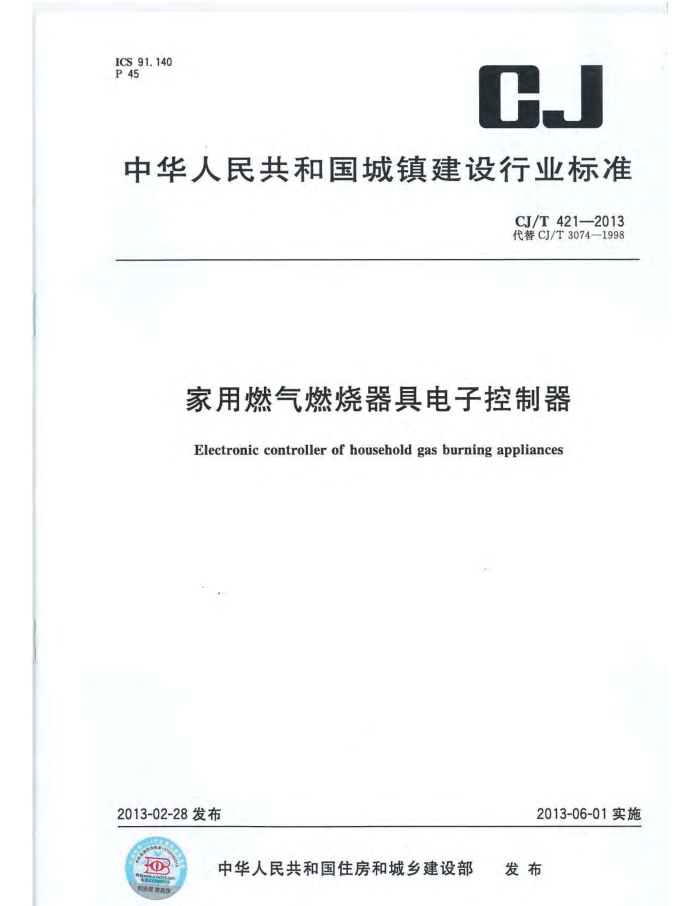

ICS 91.140 P 45
CJ
中华人民共和国城镇建设行业标准
CJ/T 421—2013 代替CJ/T3074—1998
家用燃气燃烧器具电子控制器 Electronic controller of household gas burningappliances
2013-06-01实施
2013-02-28发布
有
中华人民共和国住房和城乡建设部 发布 CJ/T421-2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替CJ/T3074一1998《家用燃气燃烧器具电子控制器》。 本标准是对CJ/T3074—1998《家用燃气燃烧器具电子控制器》的修订，与CJ/T3074—1998相比
主要技术变化如下：
a）增加了控制器的分类，删除了“型号”的内容（见第4章，1998年版的第4章）； b）补充了控制器的结构设计要求和内部故障保护的电路结构要求（见第5章，1998年版的5.3）； c）补充了电气安全要求和电磁兼容性要求（见6.5，6.6，1998年版的第5章）； d) 修改了控制器的功能要求，将其列入按功能划分成不同模块的要求中（见6.1，1998年版的
5.1,5.2); e) 修改了热应力要求、连续运行性能要求、内部故障保护要求（见6.2、6.3、6.4，1998年版的
5.1); ) 修改了“电池供电控制器”的特殊要求（见附录H，1998年版的第5章）； g）删除“盐雾试验”和耐振动试验”（见1998年版的5.1）。 本标准为与GB16914一2012《燃气燃烧器具安全技术条件》保持一致，在附录J中给出了本标准支
持GB16914—2012基本要求的条款对应表。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部燃气标准化技术委员会归口。 本标准起草单位：广东万和新电气股份有限公司、中国市政工程华北设计研究总院、广东万家乐燃
气具有限公司、青岛经济技术开发区海尔热水器有限公司、樱花卫厨（中国）股份有限公司、艾欧史密斯（中国）热水器有限公司、成都前锋电子有限责任公司、浙江达峰科技有限公司、广东百威电子有限公司、 北京菲斯曼供热技术有限公司、威能（无锡）供热设备有限公司、博西华电器（江苏）有限公司、广东华美骏达电器有限公司、广东美的厨卫电器制造有限公司。
本标准主要起草人：钟家淞、陈必华、张金环、余少言、张伟、吴建锋、邱步、朱宁东、焦永播、舒超、 冯涛、胡健、刘松辉、张建明、梁国荣。
本标准所代替标准的历次版本发布情况为：
CJ/T 3074—1998。
m O .
CJ/T421—2013
家用燃气燃烧器具电子控制器
1范围
本标准规定了使用GB/T13611规定的城镇燃气的家用燃气燃烧器具用电子控制器（以下简称控制器）的术语和定义，分类，结构，要求，试验方法，检验规则，标识，安装和操作说明书，包装，运输和贮存。
本标准适用于家用燃气燃烧器具用电子控制器的生产和检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志（GB/T191-2008，ISO780：1997，MOD） GB/T2828（所有部分）计数抽样检验程序 GB4706.1—2005家用和类似用途电器的安全通用要求（IEC60335-1：2004（Ed4.1)，IDT） GB/T13611城镇燃气分类和基本特性 GB/T14004电子设备用固定电容器第6部分：分规范金属化聚碳酸酯膜介质直流固定电容
器（可供认证用）（GB/T14004—1992，idtIEC60384-6：1987)
GB/T14472电子设备用固定电容器第14部分：分规范抑制电源电磁干扰用固定电容器 (GB/T14472—1998,idtIEC60384-14:1993)
GB14536.1一2008家用和类似用途电自动控制器第1部分：通用要求（IEC60730-1：2003 (Ed 3.1),IDT)
GB14536.6-2008家用和类似用途电自动控制器 燃烧器电自动控制系统的特殊要求 (IEC60730-2-5;2004,IDT)
GB/T17626.2电磁兼容 试验和测量技术静电放电抗扰度试验（GB/T17626.2—2006， IEC61000-4-2:2001,IDT)
GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（GB/T17626.3-2006， IEC61000-4-3.2002,IDT)
GB/T17626.4电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验（GB/T17626.4-2008， IEC61000-4-4:2004,IDT)
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验（GB/T17626.5一2008， IEC61000-4-5:2005,IDT)
GB/T17626.6电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度（GB/T17626.6一2008， IEC61000-4-62006IDT)
GB/T17626.8电磁兼容 试验和测量技术工频磁场抗扰度试验（GB/T17626.8—2006， IEC61000-4-8:2001,IDT)
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 (GB/T17626.11—2008,IEC61000-4-11:2004,IDT)
GB/T17626.28电磁兼容试验和测量技术工频频率变化抗扰度试验（GB/T17626.28—2006，
1
