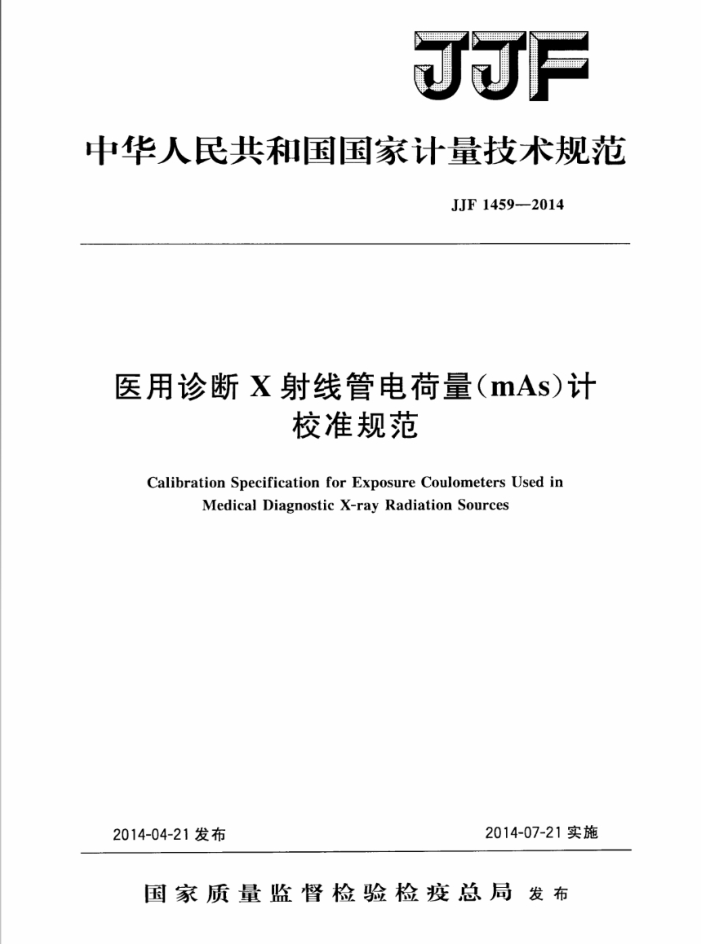

JJF
中华人民共和国国家计量技术规范
JJF14592014
医用诊断X射线管电荷量(mAs)计
校准规范
Calibration Specification for Exposure Coulometers Used in
MedicalDiagnosticX-rayRadiationSources
2014-07-21实施
2014-04-21发布
国家质量监督检验检疫总局发布 JJF1459—2014
医用诊断X射线管电荷量（mAs）计
校准规范
JJF1459--2014
CalibrationSpecificationforExposure Coulometers Used in Medical Diagnostic
X-ray Radiation Sources
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF 1459—2014
本规范主要起草人：
滕婧静（上海市计量测试技术研究院）白雪（上海市计量测试技术研究院）董莲(上海市计量测试技术研究院）
参加起草人：
陈建新（上海市计量测试技术研究院）徐错（上海市计量测试技术研究院） JJF1459—2014
目美 录
引言 1 范围· 2 引用文件· 3术语和计量单位 3.1术语 3.2 计量单位 4 概述 5计量特性· 5.1 固有误差 5.2非线性·.· 5.3重复性.· 6校准条件 6.1环境条件… 6.2计量标准 7校准项目和校准方法 7.1固有误差· 7. 2 非线性 7.3重复性 8校准结果表达. 9 复校时间间隔附录A 校准记录格式附录B校准证书内页内容及格式附录C固有误差测量结果不确定度评定示例
(Ⅱ) (1) (1) (1) (1) (1) (2) (2 ) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (5) (6) (7)
..
..
.
I JJF1459—2014
引言
本规范管电荷量的测量范围部分参照JJG744一2004《医用诊断X射线辐射源》，其计量特性综合参照各家制造商的典型指标。
本规范为首次发布。
Ⅱ JJF14592014
医用诊断X射线管电荷量（mAs）计
校准规范
1范围
本规范适用于医用诊断X射线管电荷量（mAs）计的校准，包括介人式和感应式仪表。
本规范不适用于感应式电流表（钳形表）的校准。
2引用文件
本规范引用了下列文件： JJG744一2004医用诊断X射线辐射源 JJF1001--2011通用计量术语及定义 JJF1035—2006电离辐射计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
上述引用文件界定的及以下术语和定义适用于本规范。 3.1术语 3.1.1辐射源radiationsource
能发射或释放电离辐射的装置或物质。 3.1.2标称X射线管电流X-raytubecurrent
入射在X射线管靶上的电子束电流，通常X射线管电流用毫安（mA）表示。 3.1.3（粒子）注量Φ particlefluence
dN除以dα而得到的商，即
Φ=dN/da
式中： dN--人射到截面为da的球中的粒子数，m-?。
3.1.4加载时间loadingtime
按规定方法测出的将阳极输人功率加于X射线管的时间，一般用秒（s）表示。 3.1.5介人式invasivetype
直接串接入电流回路进行测量的一种测量方式。 3.1.6感应式non-intrusivetype
使用钳形表头通过感应电动势进行测量的一种测量方式。 3.2计量单位 3.2.1管电荷量单位的名称：库［仑」，符号：C。
1 JJF1459—2014
1C=lA·s=l000mA·s 3.2.2时间单位的名称：秒，符号：S。 3.2.3电流单位的名称：安［培］，符号：A。
4概述
医用诊断X射线管电荷量计（mAs计）专用于测量医用诊断辐射源一次曝光中通过X射线管的电荷量，该电荷量近似正比于输出X射线的注量。按工作方式的不同，管电荷量计可分为介人式和感应式两种。介人式管电荷量计由测量主机和连接电缆组成，感应式管电荷量计由钳形表探头加上测量部件组成。
5计量特性
5.1固有误差
介人式：±（1%Q十0.1mC）；感应式：±（2%Q+0.5mC）。
5.2非线性
±（2%Q+0.5mC)。 5.3重复性
介人式：管电荷量（Q）测量重复性为（0.5%Q十0.1mC）；感应式：管电荷量（Q）测量重复性为（2.0%Q十0.5mC）。 注：以上指标不用于合格性判别，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：（20士5）℃。 6.1.2相对湿度：45%~85%。 6.1.3供电电源：（220士22）V，（50±1）Hz。 6.1.4不应有影响仪器正常工作的机械振动和电磁干扰。 6.2计量标准 6.2.1医用诊断X射线管电荷量参考标准，可输出标准的脉冲波形并采用电流积分测量的工作原理以介人方式进行测量；X射线管电荷量参考标准的量值溯源至电流、时间（频率）基/标准。 6.2.1.2不确定度：优于0.3%。 6.2.1.2测量范围应满足：
a）管电荷量：2mC~2C； b）管电流：5mA~2A； c）加载时间：1ms~5s。
6.2.2 温湿度计，温度计最小分度值不大于0.5℃，湿度计最小分度值不大于5%RH。
2 JJF1459—2014
7校准项目和校准方法 7.1固有误差
将待校的介入式或感应式管电荷量计与医用诊断X射线管电荷量计参考标准（需注意感应式仪器应保持导线位于钳形表头的垂直中心位置）以相应的测量方式联结。校准测量时采用方波，改变电流与时间的组合获得相同或相似的管电荷量值，采用不少于 5种组合，其中应包括1ms、10ms、100ms和2mA、20mA、100mA的测量条件（视仪表的测量范用围是否包含上述条件而定）。每种组合至少重复测量3次，取平均值，按式（1）计算示值误差，取其中绝对值最大者为该仪表的固有误差：
Q:-Qr ×100%
E=
(1)
Qr
式中： E。一一管电荷量的相对固有误差，%； Q：——管电荷量的测量值，mC； Qr管电荷量的参考值，mC。 在某些情况下，也可采用绝对误差来表述，E。=Q；一QT。 待校管电荷量计如有多个量程，其他量程也按上述方法校准。
7.2非线性
采用方波条件，选择不同的电流和时间值，由电流与时间的组合得到不同的管电荷量值进行校准。在整个管电荷量测量范围内均匀选取不少于5个校准点（电流与时间比例大致相同），每个点至少重复测量3次，取其平均值。按式（1）计算示值误差。所得示值误差最大值与最小值之差的1/3，即为非线性值（在某些情况下也可用绝对误差来表述）。如有多个量程，每个量程按相同方法校准。 7.3重复性
按7.1的条件，在低量程或测量范围低端选取一个合适的测量点，在相同测量条件下，重复测量10次，按式（2）计算单次测量的相对实验标准差：
台 C(Q:-Q)2
1
QV n-1 X100%
(2)
V-
式中： V--—重复性，%; Q.一一第i次管电荷量测量值，mC； Q一-n次管电荷量测量平均值，mC。 在重复性测量过程中应注意管电荷量信号源的稳定性，如有必要可使用校准装置的
测量值进行适当修正。 8校准结果表达
按本规范进行校准，出具校准证书。
