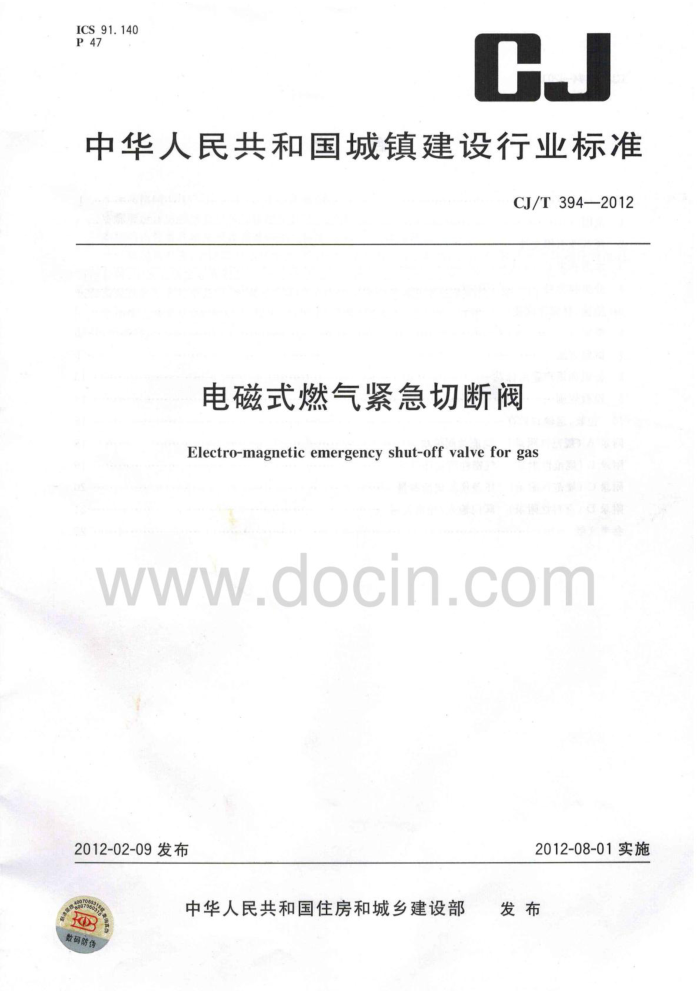

ICS_91.140 P 47CJ
中华人民共和国城镇建设行业标准
CJ/T394—2012
电磁式燃气紧急切断阀
Electro-magnetic emergency shut-off valveforgas
www.docin.com
2012-02-09发布
2012-08-01实施
中华人民共和国住房和城乡建设部 发布
数码影 CJ/T394—2012
目次 际共军人业中
酒
前言范围
1
1
2 规范性引用文件 3 术语和定义
分类和型号 5 结构、材料和连接 6 要求 7 试验方法 8 标识和用户警示标贴 9 检验规则 10 包装、运输和贮存附录A（规范性附录） 储能关阀模块附录B（规范性附录） 气密性测试压差法附录C（规范性附录） 压差换算成泄漏量附录D（资料性附录） 阀门输入/输出关系参考文献….
4
13
1
15
16
19 20 21 22
www.aocin.com CJ/T394—2012
前言
本标准按照GB/T1.1—2009中的规则起草，本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇燃气标准技术归口单位归口。 本标准起草单位：中国城市燃气协会、欧好光电控制技术（上海）有限公司、陕西大唐智能仪器仪表
有限公司、宁波志清实业有限公司、北京市公用工程设计监理公司、北京优耐特燃气工程技术有限公司、 天津市浦海新技术有限公司、常州万千科技有限公司、西安汇源仪器仪表阀门有限公司。
本标准主要起草人：王天锡、廖原、迟国敬、刘波、陈志清、王永山、赵耀宗、牛军、丁淑兰、张伟伟、 章群、卢洪康。
www.docin.com CJ/T394—2012
电磁式燃气紧急切断阀
1范围
本标准规定了电磁式燃气紧急切断阀（以下简称阀门)的术语和定义、分类和型号、结构、材料和连接、要求、试验方法、标识和用户警示标贴、检测规则、包装、运输和贮存。
本标准适用于公称尺寸不大于DN300、最大工作压力不大于0.4MPa、工作环境温度范围为一20℃～60℃、与城镇燃气安全控制系统实现联动的电磁式燃气紧急切断阀。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1047管道元件DN（公称尺寸）的定义和选用 GB3836（所有部分）爆炸性环境 GB4208外壳防护等级（IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T5013.1额定电压450/750V及以下橡皮绝缘电缆第1部分：一般要求 GB/T5023.1额定电压450/750V及以下聚氯乙烯绝缘电缆第1部分：一般要求 GB/T9113—2010整体钢制管法兰 GB/T12221金属阀门结构长度
O
GB/T1235-200/石油、石化及相关工业用钢制截止阀和升降式止回网
GB/T13306标牌 GB14536.1一2008家用和类似用途电自动控制器第1部分：通用要求 GB16838消防电子产品环境试验方法及严酷等级 GB/T17213.5工业过程控制阀第5部分：标志 CJ/T222一2006家用燃气燃烧器具合格评定程序及检验规则 CJ274城镇燃气调压器 CJ/T346—2010家用燃具自动截止阀
3术语和定义
除CI/T346一2010中界定的以及下列术语和定义适用于本文件。
3.1
电磁式燃气紧急切断阀electro-magneticemergencyshut-offvalveforgas 由手动复位电磁阀和储能关阀模块构成，当接收到关阀信号时，通过储能关阀模块提供的安全特低
电压脉冲驱动电流实现自动关闭，并且只能手动复位的阀门。
1 CJ/T394—2012
3.2
储能关阀模块（SCEM）storedclosingenergymodule 具有储存和释放电能的功能，在收到关阀信号时，自动释放储存的电能使阀门关闭的储能关阀
模块。
4分类和型号
4.1分类 4.1.13 按结构功能和电气安全
按电磁阀部分与储能关阀模块的组合结构分为一体阀和分体间如图1所示。 按关阀控制功能分为电源断电关闭型（代号为C型）和电源断电不关闭型（代号为O型）。 按电源电压的安金类别分为安全特低电压（SELV)（代号为Ⅲ类）和AC220V（代号为I类）。 按结构、功能 和电气安全，阀门分为下列8种类型：
1类阀 型业类模块一体阀； 2类网：C型Ⅲ类模坊 分季推 -3类阀：9型I类模 体间
联
类阀 型I类模快分体商类阀 O型Ⅲ类模类阀 O型Ⅲ类模更分 阀；类阀 O型I类
阀：
类阀 O型I类模
.
4.1.2按最大工作压力（MO
按最大工作压（MO墅分为下列等级
0.010MOP的压力范围为：0≤MOP<0.01MPa； -0.1(MOP的压力范围为：0
按与管道的连接方式分为螺纹连接代口
兰连接，代号为F。
4.1.4 按气密力
按6.9的气密力要求分为A、B或C级。 4.1.5按安装分组
按要求承受的弯曲应力（见表3），阀门分为1组和2组。
-1组阀门：安装后不受管道安装造成的弯曲应力影响的阀门（例如使用刚性支架支撑）； -2组阀门：安装后受管道安装造成的弯曲应力影响的阀门，通常不使用安装支架。
2
