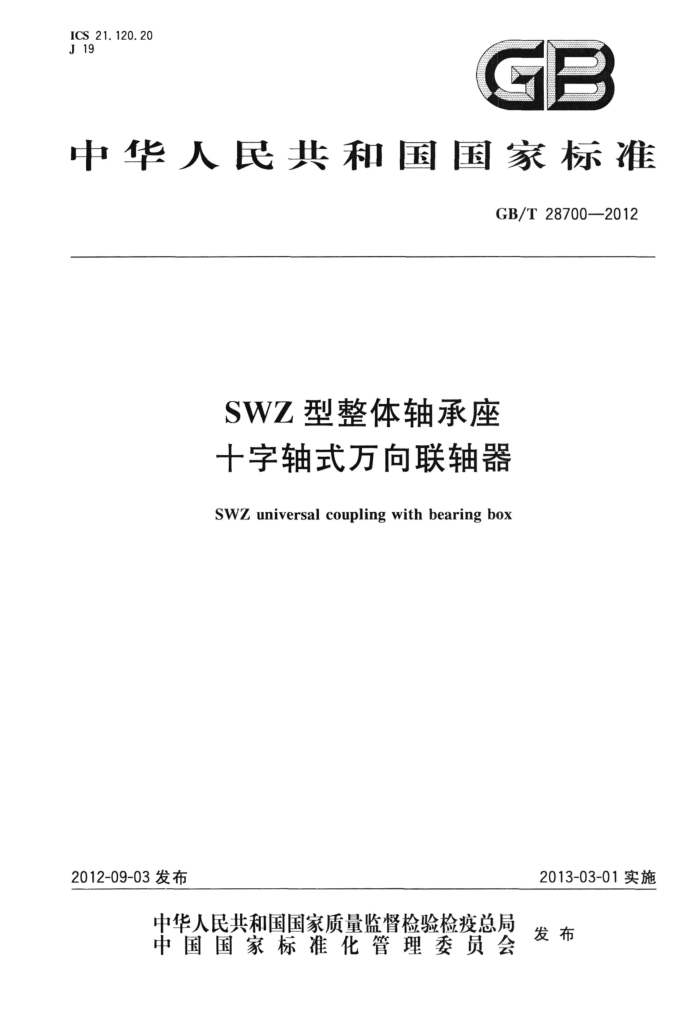

ICS 21.120.20 J 19
GB
中华人民共和国国家标准
GB/T28700—2012
SWZ型整体轴承座十字轴式万向联轴器
SWZ universal coupling with bearing box
2012-09-03发布
2013-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T28700—2012
目 次
前言
II
范围规范性引用文件型式、基本参数与尺寸….
1 2 3 4 技术要求.
1
19 20 20 22
5 检验规则 6 标志、包装、贮存附录A（资料性附录） 万向联轴器选用说明 GB/T 28700—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国机器轴与附件标准化技术委员会(SAC/TC109)提出并归口。 本标准主要起草单位：中国第二重型机械集团、中机生产力促进中心、德阳立达基础件有限公司。 本标准主要起草人：谭仁万、明翠新、刘学光、张金刚、陈晓凤、邓高见。
m GB/T28700—2012
SWZ型整体轴承座十字轴式万向联轴器
1范围
本标准规定了SWZ型整体轴承座十字轴式万向联轴器（以下简称万向联轴器）的型式、基本参数与尺寸、技术要求、检验规则、标志、包装和贮存。
本标准适用于联接两个不同轴线的传动轴系的万向联轴器。其回转直径为160mm～550mm，传递公称转矩为20kN·m~830kN·m，轴线折角为10°。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T 197 普通螺纹公差 GB/T 1184 形状和位置公差未注公差值 GB/T1800.2 极限与配合第2部分：标准公差等级和孔、轴的极限偏差表 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T 3098.2 紧固件机械性能螺母粗牙螺纹 GB/T 4879 防锈包装 GB/T 6388 运输包装收发货标志 GB/T7284 框架木箱 GB/T11345 钢焊缝手工超声波探伤方法和探伤结果分级 GB/T 13384 机电产品包装通用技术条件 JB/T5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.15 重型机械通用技术条件第15部分：锻钢件无损探伤
3型式、基本参数与尺寸
3.1型式
万向联轴器型式分为7种，见表1。
I GB/T28700—2012
表1万向联轴器型式
型式
代号 名称
图 示
韩
标准伸缩焊接式
T
BH
国
无伸缩焊接式
WH
长伸缩焊接式
CH
WD 无伸缩短式
标准伸缩法兰式
BF
T
业 3
无伸缩法兰式
WF
长伸缩法兰式
CF GB/T28700—2012
3. 2 型号
万向联轴器的型号按以下规定：
SWZ 口
X
长度型式代号回转直径整体轴承座十字轴式万向联轴器
3. 3 标记示例
示例1：回转直径D=220mm，长度L=2000mm，BH型标准伸缩焊接式万向联轴器：
SWZ220BHX2000联轴器GB/T28700—2012
示例2：回转直径D=400mm，长度L=4000mm，BH型无伸缩焊接式万向联轴器；
SWZ400WHX4000联轴器 GB/T28700-2012
示例3：回转直径D=500mm，WD型无伸缩短式万向联轴器；
SWZ500WD联轴器GB/T28700—2012
3.4 基本参数和主要尺寸 3.4.1BH型一—标准伸缩焊接式万向联轴器
基本参数和主要尺寸应符合图1和表2的规定。 3.4.2WH型—无伸缩焊接式万向联轴器
基本参数和主要尺寸应符合图2和表3的规定。 3.4.3CH型一—长伸缩焊接式万向联轴器
基本参数和主要尺寸应符合图3和表4的规定。 3.4.4WD型——无伸缩短式万向联轴器
基本参数和主要尺寸应符合图4和表5的规定。 3.4.5BF型——标准伸缩法兰式万向联轴器
基本参数和主要尺寸应符合图5和表6的规定。 3.4.6 5WF型——无伸缩法兰式万向联轴器
基本参数和主要尺寸应符合图6和表7的规定。 3.4.7CF型——长伸缩焊接式万向联轴器
基本参数和主要尺寸应符合图7和表8的规定。
3 GB/T 28700—2012
4向
nXd
Xd
1X.0
#=16
#=10
=8
说明；
安装长度，按需要确定，
图1BH型 标准伸缩焊接式万向联轴器
