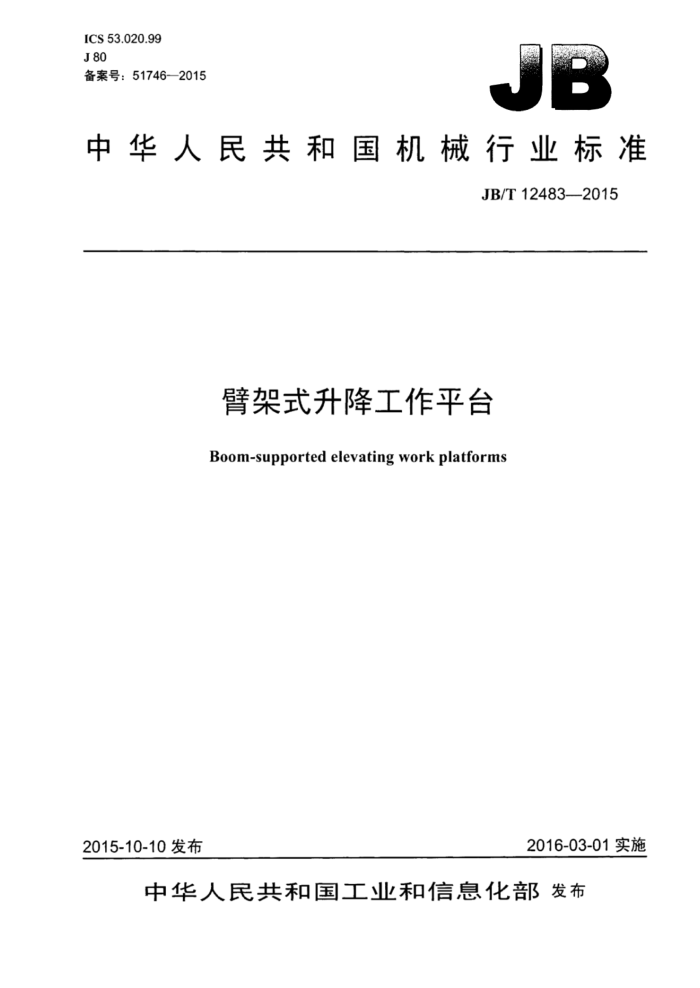

ICS 53.020.99 J 80 备案号：51746—2015
中华人民共和国机械行业标准
JB/T12483—2015
臂架式升降工作平台
Boom-supported elevating work platforms
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12483—2015
目 次
前言 1 范围 2
-
规范性引用文件 3 术语和定义 4 分类.. 4.1型式.. 4.2型号... 5要求.
5.1 一般要求 5.2 结构和稳定性 5.3 安全系数 5.4 行走系统 5.5 伸展机构. 5.6 同转机构. 5.7 T.作平台. 5.8 液压系统. 5.9 控制系统和电气设备 5.10 工作平台调平机构， 5.11 稳定器 5.12 T.作性能. 5.13 绝缘性能 5.14 安全保护装置 5.15 结构报废、 5.16 可靠性要求， 6试验方法 6.1 性能试验. 6.2 可靠性试验. 检验规则..
7
7.1 检验分类. 7.2 出厂检验... 7.3 型式试验， 8标志、包装、运输和贮存 8.1 标志. 8.2 包装. 8.3 运输. 8.4 贮存
10
1
表1 平均无故障.T作时问MTBF和可靠度R 表2 故障分类及其危害度系数表3 检验项目
2
10
- JB/T12483—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械T业联合会提出。 本标准由全国升降T作平台标准化技术委员会（SAC/TC335）归口。 本标准起草单位：徐州海伦哲专用车辆股份有限公司、北京建研机械科技有限公司、浙江鼎力机械
股份有限公司、湖南星邦重工有限公司、杭州爱知工程车辆有限公司、特雷克斯（常州）机械有限公司、 捷尔杰（天津）设备有限公司上海分公司、广西柳工机械股份有限公司、中国建设教育协会建设机械职业教育专业委员会、衡水市公安消防支队、衡水学院.工程技术学院、北京建筑机械化研究院。
本标准正要起草人：王元月、蔡雷、许树根、刘国良、梁鲜琪、谭楠楠、赵玲娟、俞传芬、干中信、 李奇、李保国、干占海、文静。
本标准为首次发布。
I JB/T12483—2015
臂架式升降工作平台
1范围
本标准规定了臂架式升降工作平台的术语和定义、分类、要求、试验方法、检验规则、标志、包装、 运输和必存。
本标准适用于臂架式升降工作平台（以下简称升降工作平台）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T3766液压传动系统及其元件的通用规则和安全要求 GB 4208 ：外壳防护等级（IP代码） GB/T 5972 起重机钢丝绳保养、维护、检验和报废 GB/T 9465 高空作业车 GB/T 9969 T业产品使用说明书总则 GB/T 13384 机电产品包装通用技术条件 GB 14048.1 低床开关设备和控制设备第1部分：总则 GB 20891 非道路移动机械用柴汕机排气污染物排放限值及测量方法（中国第三、四阶段） GB 25849 2010 移动式升降工作平台设计计算、安全要求和测试方法 GB/T27548 移动式升降工作平台安企规则、检查、维护和操作 JB/T 5937 工程机械灰铸铁件通用技术条件 JB/T 5939 T程机械 铸钢件通用技术条件 JB/T 5943 .T程机械 焊接件通用技术条件 JB/T 5946 工程机械 涂装通用技术条件 JB/T11169—2011 固定式升降工作平台
3 术语和定义
GB25849、GB/T27548和JB/T11169界定的以及下列术语和定义适用于本文件。
3.1
臂架式升降工作平台boom-supportedelevatingworkplatforms 伸展机构由一节或多节臂（包括可伸缩臂）铰接成臂架结构的升降工作平台。
3.2
固定臂架式升降工作平台stationaryboom-supportedelevatingworkplatforms 底盘位置固定的臂架式升降工作平台。
3.3
移动臂架式升降工作平台mobileboom-supportedelevatingworkplatforms 用来运载人员、工具和材料到工作位置的臂架式设备。至少由带控制的工作平台、伸展机构和可移
动底盘组成。
1 JB/T12483—2015
3.4
人工操作移动臂架式升降工作平台 manual push mobileboom-supported elevatingwork platforms
完全以人力方式实现在工作场地移动的臂架式升降工作平台。
3.5
徒步控制移动臂架式升降工作平台pedestrian-controlledmobileboom-supportedelevatingwork platforms
用动力驱动行走，通过人员徒步随行控制设备操作，使其移动的臂架式升降工作平台。
3.6
轨道移动臂架式升降工作平台rail-controlledmobileboom-supportedelevatingworkplatforms 在轨道上移动的臂架式升降工作平台。
3.7
自行移动臂架式升降工作平台self-propelledmobileboom-supportedelevatingworkplatforms 用动力驱动行走，且能在工作平台上进行行走控制的移动臂架式升降工作平台。
3.8
拖行移动臂架式升降工作平台trailermobileboom-supportedelevatingworkplatforms 行走装置不自带动力，配有与牵引车辆连接的装置，可借助牵小车辆在工作场地或场地之问移动的
臂架式升降.1作平台。 3.9
车载移动臂架式升降工作平台trailermobileboom-supportedelevatingworkplatforms 底盘为机动车辆，且行走控制位车辆驾驶室内的移动臂架式升降工.作平台。
3.10
工作平台高度platformheight T.作平台承载面与升降T作平台水平支撑面之问的垂直距离。
3.11
工作平台最大高度maximumplatformheight 工作平台承载面与升降工作平台水平支撑面之间的最大乘直距离。
3.12
最大作业高度 maximumworkingheight 最大T作平台高度与作业人员可以进行安全作业所能达到的高度（1.7m）之和。
3.13
工作平台幅度platformrangeability 回转中心轴线与工作平台外边缘的水平距离。
3.14
工作平台最大幅度maximumplatformrangeability 回转中心轴线与工作平台外边缘的最大水平距离，
3.15
额定载荷 ratedload 工作平台所标称的最大装载质量。
3.16
稳定器stabilizer 通过支撑和/或调平整个升降工作平台或伸展结构以稳定升降.工作平台的装置或系统。 注：如文腿、T顶、悬挂锁紧装置、伸展车轴。
2
