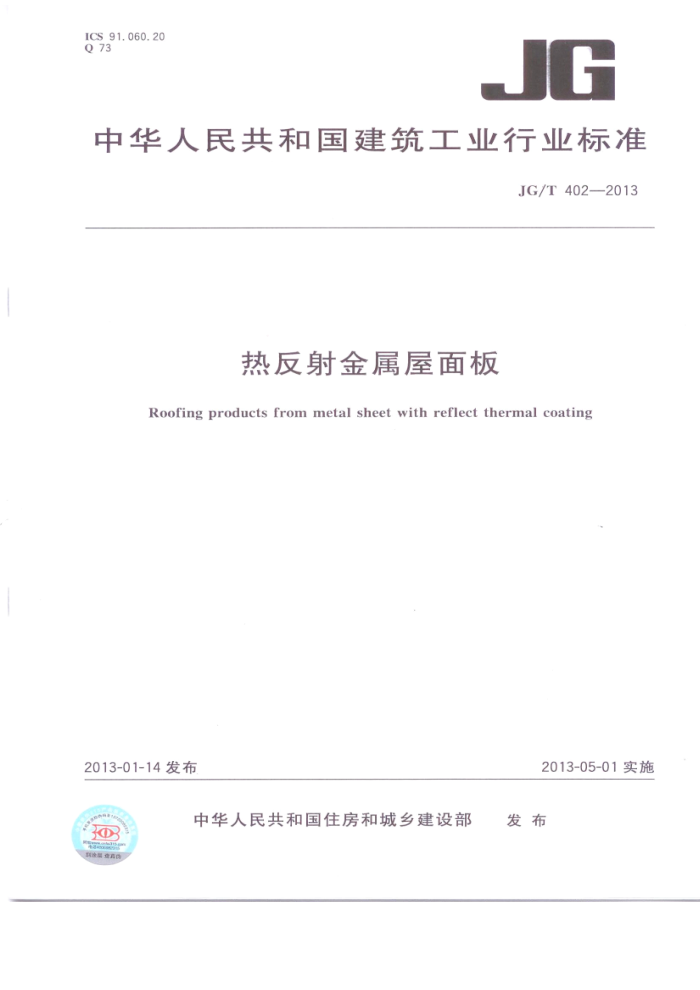

ICS 91.060.20 Q 73
JG
中华人民共和国建筑工业行业标准
JG/T402—2013
热反射金属屋面板
Roofing products from metal sheet with reflect thermal coating
2013-01-14发布
2013-05-01实施
发布
中华人民共和国住房和城乡建设部
RN 副涂展查真动 JG/T402—2013
目 次
前言
Ⅲ
范围 2 规范性引用文件
1
术语和定义分类及标记
3
4
5 要求 6 试验方法
检验规则标志、包装、运输和贮存附录A（规范性附录） 太阳光反射比和近红外反射比测试方法 分光光度计法附录B（规范性附录） 隔热温差的测定
7
8
9
11
14 JG/T402—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、国家建筑材料测试中心。 本标准参加起草单位：联合金属科技（杭州)有限公司、北京航材百慕新材技术工程股份有限公司、
福建百花化学股份有限公司、深圳市鑫明光实业有限公司、深圳广田装饰集团股份有限公司、深圳市嘉达高科产业发展有限公司、上海大通高科技材料有限责任公司、广州倍安捷建筑材料科技有限公司、阿克苏诺贝尔涂料（嘉兴)有限公司、大金氟化工（中国)有限公司、立邦涂料（中国)有限公司、苏州东霖节能环保建筑涂料有限公司、常州双欧板业有限公司、深圳主恩神立铝业有限公司、江阴市中江彩板有限公司、东阿蓝天七色金属材料有限公司、常州市丽华金属材料有限公司、上海吉祥科技（集团)有限公司、 沈阳紫微机电设备有限公司。
本标准主要起草人：蒋荃、刘翼、刘顺利、龙国忠、徐永祥、吴远光、李少强、关有俊、顾勤英、冯涛、 周刚、周德志、谭爱民、韩华、王栋、汤建荣、张德铭、徐铭森、肖双乾、张向晖、朱荣平、李攀、刘婷婷、 刘玉军、赵春芝、马丽萍、郑雪颖。
II JG/T402—2013
热反射金属屋面板
1范围
本标准规定了热反射金属屋面板（简称屋面板）的术语和定义、分类及标记、材料、要求、试验方法、 检验规则、标志、包装、运输和贮存
?
本标准适用于建筑屋面用热反射涂层金属板。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志 GB/T 1740 漆膜耐湿热测定法 GB/T 1766 色漆和清漆涂层老化的评级方法 GB/T3880.2-2006一般工业用铝及铝合金板、带材第2部分：力学性能 GB/T 4956 磁性基体上非磁性覆盖层 覆盖层厚度测量磁性法 GB/T 4957 非磁性基体金属上非导电覆盖层 覆盖层 厚度测量 涡流法 GB/T 5698 2001 颜色术语 GB/T 6388 运输包装收发货标志 GB/T 9754 色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定 GB/T 9761 色漆和清漆 色漆的目视比色 GB/T 9780 建筑涂料涂层耐沾污性试验方法 GB/T 10125 人造气氛腐蚀试验盐雾试验 GB/T11186.2 漆膜颜色的测量方法第2部分：颜色测量 GB/T11186.3 漆膜颜色的测量方法第3部分：色差计算 GB/T 12754 2006 彩色涂层钢板及钢带 GB/T16259—2008 建筑材料人工气候加速老化试验方法 GB/T23443—2009 建筑装饰用铝单板
3术语和定义
下列术语和定义适用于本文件。
3. 1
热反射金属屋面板 reflectthermalroofingproductsofmetal sheet 表面涂覆热反射涂层，用于建筑屋面的金属板材。
3. 2
热反射涂层 reflect thermal coating 在相同明度下，通过提高表面的近红外反射比，使面板表面温度降低的涂层。 JG/T402—2013
3. 3
明度 lightness a) 物体表面相对明暗的特性。
在同样的照明条件下，以白板作为基准，对物体表面的视知觉特性给予的分度。
b）
颜色的三属性之一。［GB/T5698一2001］
3. 4
近红外反射比nearinfraredreflectance NIR 在近红外波段（780nm～2500nm）物体反射到半球空间的辐射通量与人射在物体表面上的辐射
通量的比值。 3. 5
太阳光反射比 total solarreflectance TSR 物体反射到半 半球空间的太阳辐射通量与人射在物体表面上的太阳辐射通量的比值
3. 6
隔热温差 thermal insulation temperaturedifference AT 在规定的测试上况下，被测试件与参比板背向热源一侧表面温度的差值
3.7
太阳光反射比保持率 total solar reflectance retention 样品经过人工加速老化与耐沾污 试验后的太阳光反射比与初始反射比的比值。
4 分类及标
4.1 分类 4. 1. 1 按基材种类分：
a) 铝合金：代号为AL b) 钢：代号为ST c) 其他金属：代号为OTH
4. 1. 2 按涂装工艺分：
a) 辊涂：代号为R b) 喷涂：代号为S
4. 2 标记方法
按屋面板的产品名称（WMB）、类型代号、基材厚度和耐候性等级、标准编号顺序进行标记。
WMB- -O-O JG/T 402—2013
耐候性等级基材厚度类型代号
示例：厚度0.80mm铝合金基材、辑涂、耐候性等级3级的热反射金属屋面板。其标记为：
WMB-AL-R-0. 80-3 JG/T 402—2013
2
