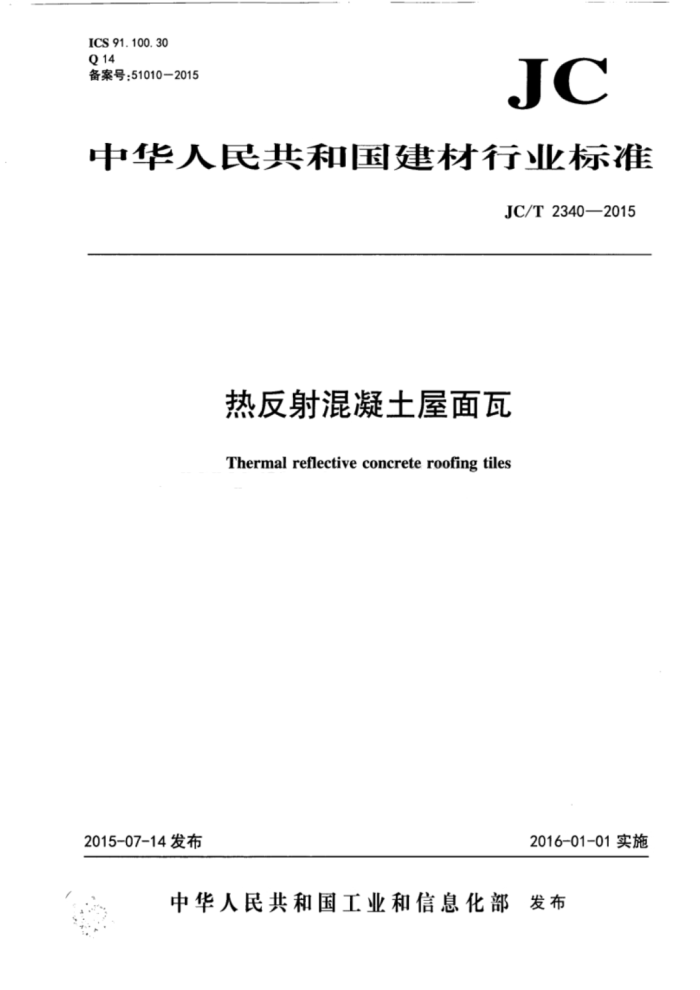

ICS 91. 100. 30 Q 14 备案号：51010-2015
JC
中华人民共和国建材行业标准
JC/T23402015
热反射混凝土屋面瓦
Thermalreflectiveconcreteroofingtiles
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部发布 JC/T23402015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。 本标准起草单位：中国建筑材料科学研究总院、深圳广田装饰集团股份有限公司、深圳市海川实业
股份有限公司。
本标准主要起草人：曹延鑫、冀志江、王静、李少强、王守臣、王晓燕、冯喆、王继梅、侯国艳本标准委托中国建筑材料科学研究总院负责解释。 本标准为首次发布。
H JC/T2340—2015
热反射混凝土屋面瓦
1范围
本标准规定了热反射混凝土屋面瓦的术语和定义、分类、规格和标记、技术要求、试验方法、检验规则、标志、产品质量合格证、使用说明书以及包装、贮存和运输。
本标准适用于具有热反射功能或者瓦表面涂覆有热反射功能涂层的混凝土屋面瓦。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T11942彩色建筑材料色度测量方法 GB/T16259一2008建筑材料人工气候加速老化试验方法 JC/T746--2007混凝土瓦 JG/T235-2014 4建筑反射隔热涂料
3术语和定义
JG/T235一2014界定的以及下列术语和定义适用于本文件。
3. 1
热反射混凝土屋面瓦 thermal reflective concrete roofing tiles 瓦体本身具有热反射功能或者瓦表面涂覆有热反射功能涂层的混凝土屋面瓦。
4分类、规格和标记
4.1分类 4.1.1 按明度值高低分为低明度(A)、中明度(B)、高明度(C)三类。低明度：L≤40；中明度：40 热反射混凝土屋面瓦的规格以长×宽的尺寸(mm）表示。 热反射混凝土屋面瓦外形正面投影非矩形者，其规格应选择两条边乘积能代表其面积者来表示。如
正面投影为直角梯形者，其规格以直角边长×腰中心线长表示。 4.3标记
热反射混凝土屋面瓦按明度、有无涂层、瓦外形，规格和标准号的顺序进行标记。
1 JC/T2340—2015
示例：以符合本标准的热反射混凝土屋面瓦为例，其特征为：明度L'≤40，有热反射功能涂层，平板瓦，规格430 mmX320m，其标记为：
AYFT430X320JC/T2340—2015
注：可以在标记中加入商品名称。
5技术要求 5.1 基本性能
应符合JC/T746—2007第6章的要求。 5.2热反射性能
应符合表1的规定。
表1. 热反射性能技术要求
指标中明度(B) 0.40 4) 0. 85
序号
项目
低明度(A) ≥ 0. 25 ≥
高明度(C) 0.70
太阳光反射比 2 半球发射率 3
1
无裂纹、不粉化、不剥落
外观太阳光反射比变化率%≤
人工气候加速老化
5
4
·该项仅限于Y类产品。
6 试验方法
6.1 基本性能
按JC/T746—2007第8章的规定进行。 6.2热反射性能 6.2.1试样准备
将试样切割成尺寸为80mm×50m的试板，应保证切割后试板正面平整部分外观质量完好。波形屋面瓦应尽量选取平整部位制备试板。每个检验项目试板数量各3块。 6.2.2太阳光反射比
明度值L"的测定应按GB/T11942的规定进行；太阳光反射比的测定按JG/T235一2014附录A的规定进行。 6.2.3半球发射率
按JG/T235一2014附录C的规定进行。
2 JC/T2340—2015
6.2.4人工气候加速老化 6.2.4.1外观
按GB/T16259一2008方法A的规定进行人工气候加速老化试验，试验累计辐射能量为1500MJ/m（约 720h)）。老化后，在室温放置24h。目测有无裂纹、粉化、剥落，三块试板均符合表1的规定为通过。 6.2.4.2太阳光反射比变化率
按6.2.2的规定测定初始太阳光反射比和人工气候加速老化后的太阳光反射比。 人工气候加速老化后太阳光反射比变化率按公式（1)计算，结果取3块试样的算术平均值，精确
至1%。
lPo-pil x100
(1)
C, =
Po
式中：
一人工气候加速老化后太阳光反射比变化率，%：初始太阳光反射比；
Cr po
pr- 一人工气候加速老化后太阳光反射比。
7检验规则
7. 1 检验分类
检验分为出厂检验和型式检验。 7.2出厂检验 7.2.1每批出厂产品都应进行出厂检验。 7.2. 2 出厂检验项目按JC/T746—2007中9.2.2的规定进行。 7. 3 型式检验
型式检验项目包括第5章要求中所有规定。在下列情况下进行型式检验：
在正常生产情况下，人工气候加速老化后太阳光反射比变化率项目两年一次，其他项目一年一次；
R
b) 新产品或者产品转厂生产的试制定型鉴定时： c) 正常生产后，原材料、工艺等发生较大的改变，可能影响产品性能时； d) 停产半年以上，恢复生产时。
7.4组批和抽样 7.4.1组批
以同一类型，同一规格2000片～50000片或每一班产量为一检验批。不足2000片亦作为一批按2000片～50000片的批量算。 7.4.2抽样
3
