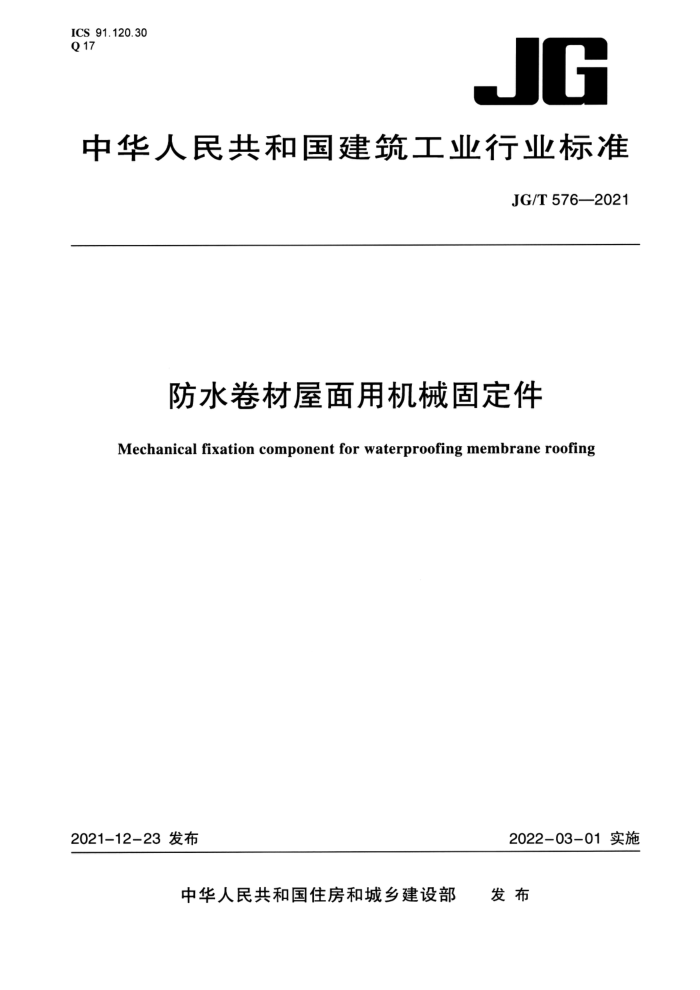

ICS 91.120.30 Q 17
JG
中华人民共和国建筑工业行业标准
JG/T576—2021
防水卷材屋面用机械固定件
Mechanical fixation componentfor waterproofingmembraneroofing
2022-03-01实施
2021-12-23发布
发布
中华人民共和国住房和城乡建设部 JG/T576—2021
目 次
前言范围
1
2 规范性引用文件 3 术语和定义 4 分类、规格和标记 4.1分类
.
.
4.2规格 4.3标记· 5 一般规定要求·
.+
6
.
6.1 外观和尺寸偏差 6.2 物理性能 7试验方法 7.1试验条件 7.2外观.. 7.3 固定钉 7. 4 垫片 7.5套管 7.6压条 8 检验规则 8.1 检验分类
2
13
8.2 检验时机和检验项目 8.3 组批 8.4抽样 8.5判定规则 9标志、包装、运输和贮存 9.1标志
15 .15
15 16 16 16 16
9.2 包装 9.3 运输和贮存 JG/T576—2021
前言
本标准按照GB/T1.1一2020给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建筑防水协会。 本标准参加起草单位：中国建材检验认证集团苏州有限公司、北京建筑材料检验研究院有限公
司、上海建科检验有限公司、中国京冶工程技术有限公司、OMG中国有限公司、山东思达建筑系统工程有限公司、依工建筑产品（上海）有限公司、毅结特紧固件系统（太仓）有限公司、山东鑫达鲁鑫防水材料有限公司、潍坊市宏源防水材料有限公司、天达六面体建筑科技有限公司。
本标准主要起草人：尚华胜、朱志远、檀春丽、蒋勤逸、余奕帆、张陆阳、张勇、林莉、赵金彪、徐萌、李松、吴经德、陈斌、蒋涛、刘军光、丰建鹏、董剑、刘宝印。
I JG/T576—2021
防水卷材屋面用机械固定件
1范围
本文件规定了防水卷材屋面用机械固定件的范围，术语和定义，分类和标记，一般规定，要求，
试验方法，检验规则，标志、包装、运输和贮存。
本文件适用于以金属屋面板为基层的防水卷材屋面系统用机械固定件。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2518 3连续热镀锌和锌合金镀层钢板及钢带 GB/T3098.11 紧固件机械性能自钻自攻螺钉 GB/T 3098.21 紧固件机械性能不锈钢自攻螺钉 GB/T 3280 不锈钢冷轧钢板和钢带 GB/T 3880 一般工业用铝及铝合金板、带材 GB/T 4237 不锈钢热轧钢板和钢带 GB/T 9789 金属和其他无机覆盖层 通常凝露条件下的二氧化硫腐蚀试验 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T12670 聚丙烯（PP）树脂 GB/T18378 防水沥青与防水卷材术语 HG/T 2349 聚酰胺1010树脂
3 ：术语和定义
GB/T18378界定的以及下列术语和定义适用于本文件
3. 1
固定件fixationcomponents 由固定钉、垫片、套管和压条等组成的，将防水卷材、相关材料机械固定于屋面基层的配件。
3. 2
复合变形量 tcompositedeformation 套管与固定钉组合拉拔后，组合件的变形量，
4分类、规格和标记
4.1分类
防水卷材屋面用机械固定件的分类见表1。
1 JG/T576—2021
表1机械固定件的分类
分类及代号
产品名称及代号
按材质不锈钢，代号SS 碳钢，代号CC 塑料，代号P
按形状(或用途)
固定钉，代号F
圆形，代号R 椭圆形，代号O 方形，代号S
普通垫片，代号G
镀铝锌钢板，代号AZS
不锈钢，代号SS 镀锌钢板，代号ZS 不锈钢，代号SS 聚丙烯，代号PP 聚乙烯，代号PE 尼龙，代号PA 镀锌钢板，代号ZS 镀铝锌钢板，代号AZS 铝合金板，代号AAS
垫片
可焊接涂层垫片，代号CG
圆形，代号R 圆形，代号R 椭圆形，代号O 方形代号S 线固定，代号LF 加强固定，代号SF 收口固定，代号CF
套管，代号C
压条，代号B
4.2规格
防水卷材屋面用机械固定件的常用规格见表2。
表2 机械固定件的常用规格
单位为毫米压条
套管
垫片
固定钉
项目名称 常用规格 项目名称 常用规格 项目名称 常用规格 项目名称 常用规格
4.8,5.5, 6.3 50,75. 100,125
螺纹直径
厚度 0.8,1.0
35,65, 85.125
长度螺距 1.60.1.80,
0.8,1.0 有效长度
宽度
25
厚度
孔间距
50
1.95.2.00
注：其他规格根据实际情况确定。
4.3 标记 4.3.1 固定钉
按产品代号、材质、规格和标准编号的顺序进行标记。
JG/T×××—202×
-
规格类别产品代号
示例：螺纹直径5.5mm、长度100mm的不锈钢固定钉产品，其标记为：F-SS5.5×100JG/T×××一202×
2
