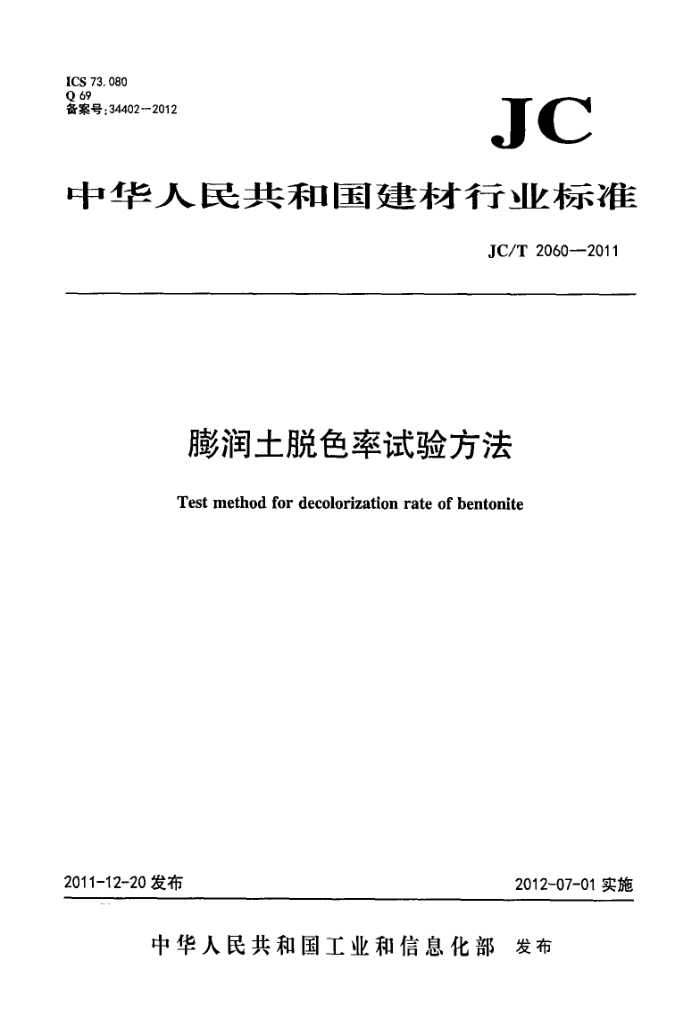

ICS 73.080 Q 69
JC
备案号：34402--2012
中华人民共和国建材行业标准
JC/T 2060-—2011
膨润土脱色率试验方法
Test method for decolorization rate of bentonite
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部 3发布 JC/T2060—2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国非金属矿产品及制品标准化技术委员会(SAC/TC406）归口。 本标准主要起草单位：威阳非金属矿研究设计院有限公司。 本标准主要起草人：王新江、马亮、陈媛媛、侯立兵、覃东萍。 本标准为首次发布。
H JC/T20602011
膨润土脱色率试验方法
1范围
本标准规定了膨润土脱色率试验方法的方法提要、试剂和设备、环境条件、试样准备、试验步骤、 结果计算和试验报告等。
本标准适用于膨润土中的酸性土和以膨润土为原料制得的活性白土脱色率的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB253—2008煤油 GB/T494—2010建筑石油沥青
3方法提要
取一定体积的已知吸光度的沥青灯油溶液，加入一定量的试样进行脱色，测定脱色后沥青灯油溶液的吸光度，根据吸光度的减少值计算以百分数表示的脱色率。
4试剂和设备
4.1试剂 4.1.1灯用煤油：应符合GB253一2008中1号煤油的要求。 4.1.2建筑石油沥青：应符合GB/T494一2010中40-号建筑石油沥青的要求。 4.2设备 4.2.1分光光度计：配有1cm吸收池，1个。 4.2.2超声波震荡机：频率40kHz，1个。 4.2.3水浴槽：1个。 4.2.4烧杯：250ml，2个；1000mL，4个。 4.2.5锥形瓶：250mL，2个。 4.2.6移液管：50mL，1个。 4.2.7干燥箱：能保持105℃土5℃。 4.2.8天平：感量0.01g，1个。 4.2.9 高速离心机：1台。 4.2.10 中速定性滤纸若干。 4.2.11 搅拌棒4个、小刀1把。
A JC/T2060—2011 5环境条件
在温度（25土5)℃，相对湿度45%～70%的室内进行试验。
6试样准备
6.1无色灯油的制备 6.1.1称取约200g预先在（105～110)℃干燥箱中干燥过的膨润土，倒入盛有1000mL灯用煤油的烧杯中，强烈搅拌10min。 6.1.2将膨润土灯油悬浮液用高速离心机离心，清液倒入1000㎡L的烧杯中，用分光光度计于波长 590nm处测定清液的吸光度，如果清液的吸光度不为零，则用中速定性滤纸过滤清液，再次测定其吸光度，如此多次过滤，多次测定，直至吸光度为零为止。以最后吸光度为零的滤液作为无色灯油。魅 6.2沥青灯油溶液的制备 6.2.1将建筑石油沥青的表皮用小刀剥去，切成丝状，称取（0.74~0.75）g倒入250mL烧杯中。 6.2.2给烧杯中加入少量无色灯油，在（70～80）℃水浴槽上不断搅拌直至沥青全部溶解，然后用高速离心机离心，将上层清液倒入1000mL容量瓶中。 6.2.3用无色灯油将容量瓶中清液稀释至1000mL，摇匀，静置1h。该溶液即为沥青灯油溶液。 6.2.4用分光光度计，于波长590nm处，以无色灯油作参比，测量沥青灯油溶液的吸光度，其吸光度应为1.00~1.05。
家色就量送养无的量家一人纸来音斯请世光是的家一单
串身你示事惠价百大面看单光期研妞光府
7试验步骤
7.1称取（1.50土0.01）g膨润土试样，置于清洁干燥带磨口塞的250mL锥形瓶中，用移液管加入50mL 沥青灯油溶液，轻轻振荡几下，置于超声波震荡机上分散5min。 7.2用中速定性滤纸过滤全部溶液，将滤液摇匀，用分光光度计，于波长590nm处，以无色灯油作参比，测量吸光度。
8结果计算
脱色率I，数值以百分数（%）表示，按公式（1）计算：
0,-4-4x100
- .
(1)
A.
式中： A-脱色前沥青灯油溶液的吸光度； A一一脱色后沥青灯油溶液的吸光度。 取两次平行测定结果的算术平均值为测定结果，保留两位小数。两次平行测定结果的绝对差值不应
大于0.2%，否则重新测定。
9试验报告
2 JC/T2060—2011
试验报告应包括下列内容： a) 试样名称； b) 试验环境温度、 相对湿度和水温； c) 试验结果； d) 试验日期及试验人员。
3
