CS 81.040.30 Q34
JC
备案号：38971-2013

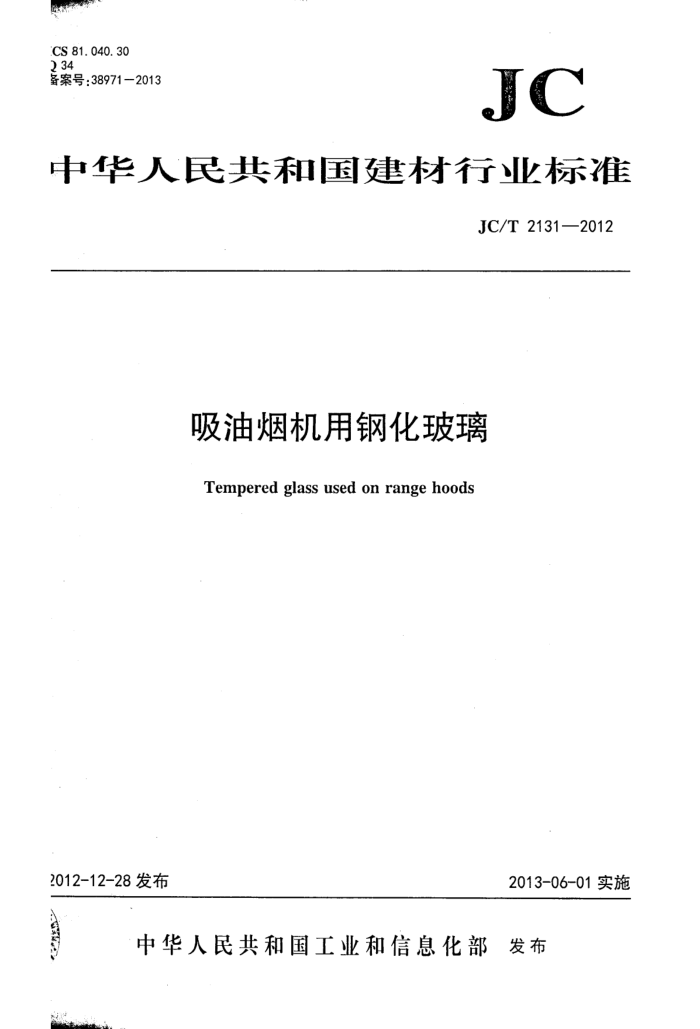

中华人民共和国建材行业标准
JC/T 2131—2012
吸油烟机用钢化玻璃
Tempered glass used on range hoods
2012-12-28 发布
2013-06-01实施
美
中华人民共和国工业和信息化部发布 JC/T2131—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业玻璃和特种玻璃标准化技术委员会（SAC/TC447)归口。 本标准负责起草单位：杭州钱塘江特种玻璃技术有限公司、中国建筑材料检验认证中心有限公司。 本标准参加起草单位：江苏秀强玻璃工艺股份有限公司。 本标准的主要起草人：平柏战、邱娟、徐锦伟、王睿、卢秀强、左辉霞、杜大艳、温玉刚、卜聪、
王冬、王精精。
本标准为首次发布。 JC/T2131—2012
吸油烟机用钢化玻璃
1范围
本标准规定了吸油烟机用钢化玻璃的术语和定义、分类、材料、要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于家用吸油烟机用钢化玻璃，其中对吸油烟机用釉面钢化玻璃的要求仅适用于采用高温釉的吸油烟机用钢化玻璃。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T1216外径千分尺 GB/T5137.2汽车安全玻璃试验方法货 第2部分：光学性能试验（GB/T5137.2一2002，IS0
3538:1997，MOD)
GB/T9056金属直尺 GB11614-—2009平板玻璃 GB15763.2—2005建筑用安全玻璃 第2部分：钢化玻璃 GB15763.3—2009建筑用安全玻璃 第3部分：夹层玻璃 GB15763.4--2009建筑用安全玻璃 第4部分：均质钢化玻璃 GB/T18915.2一2002镀膜玻璃第2部分：低辐射镀膜玻璃 GB/T22523塞尺 JC/T1006—2006釉面钢化及釉面半钢化玻璃 QB/T2443-2011 1钢卷尺 SJ/T11363电子信息产品中有毒有害物质的限量要求
3术语和定义
下列术语和定义适用于本文件。
3. 1
扭曲twist 矩形单曲面钢化玻璃的一个角与其他角不在同一平面上。
4分类
4.1按吸油烟机用钢化玻璃的形状分类，可分为：
平面钢化玻璃；曲面钢化玻璃（包括单曲面和复合曲面钢化玻璃）。
I JC/T2131—2012 4.2按吸油烟机用钢化玻璃的表面处理分类，可分为：
普通钢化玻璃：一釉面钢化玻璃：镀膜钢化玻璃。
5材料
5.1 生产吸油烟机用钢化玻璃所使用的原片平板玻璃应符合GB11614一2009中--等品的要求。使用其他玻璃时，其质量应符合相应产品标准的要求。 5.2生产吸油烟机用钢化玻璃的印刷釉料，其环保性能应符合SJ/T11363的要求。
6要求
6.1尺寸及其允许偏差 6.1.1 厚度偏差
吸油烟机用钢化玻璃的厚度偏差应符合所使用的原片玻璃标准的规定。 6.1.2边长及其允许偏差
吸油烟机用平面钢化玻璃边长的允许偏差应符合表1的规定。曲面钢化玻璃的尺寸偏差由供需双方商定。
表1吸油烟机用平面钢化玻璃边长允许偏差
单位为毫米
边长 ≤500 >500
允许偏差 ±1 +1 -2
6.1.3对角线差
吸油烟机用矩形平面钢化玻璃的对角线差应不大于2mm。 6.1.4印位偏差
吸油烟机用釉面钢化玻璃的印位偏差应不大于2m。 6.1.5边部加工
制品被装配时裸露的边部应精磨或抛光，非裸露的边部加工要求由供需双方商定。 6.1.6圆孔 6.1.6.1孔径
孔径不应小于玻璃的公称厚度，孔径的允许偏差应符合表2的规定。
2 A
JC/T2131—2012
表2孔径及其允许偏差
单位为毫米
公称孔径 D≤50 D>50
允许偏差 ± 0.5 ±0.7
6.1.6.2孔的位置
孔的位置应符合GB15763.2一2005要求。 6.2外观质量 6.2.1P 吸油烟机用普通钢化玻璃的外观质量应符合GB15763.2一2005中5.3的要求。
注：应力斑是钢化玻璃的一种常见现象，参见附录A。 6.2.2吸油烟机用釉面钢化玻璃的外观质量应符合JC/T1006--2006中5.2的要求。 6.2.3吸油烟机用镀膜钢化玻璃的外观质量应符合GB/T18915.2—2002中5.4的要求。 6.3弯曲度
吸油烟机用平面钢化玻璃的弯曲度应不大于0.2%。吸油烟机用曲面钢化玻璃直线边的弯曲度应不大于0.3%。 6.4吻合度
吸油烟机用曲面钢化玻璃的吻合度应不大于2mm。
吻合度
图1吻合度示意图
6.5扭曲
吸油烟机用矩形单曲面钢化玻璃的扭曲应不大于3mm。 6.6抗冲击性
冲击后样品不得破碎。厚度小于等于4mm钢化玻璃的抗冲击性由供需双方商定。 6.7碎片状态
每块制品任何50mm×50mm的区域内，碎片数不少于40块，但不多于200块。允许有少量长条形碎片，其长度不超过50mm。 6.8表面应力 6.8.1吸油烟机用平面钢化玻璃的表面应力应不小于90MPa。 6.8.2吸油烟机用曲面钢化玻璃的表面应力要求由供需双方商定。
3
