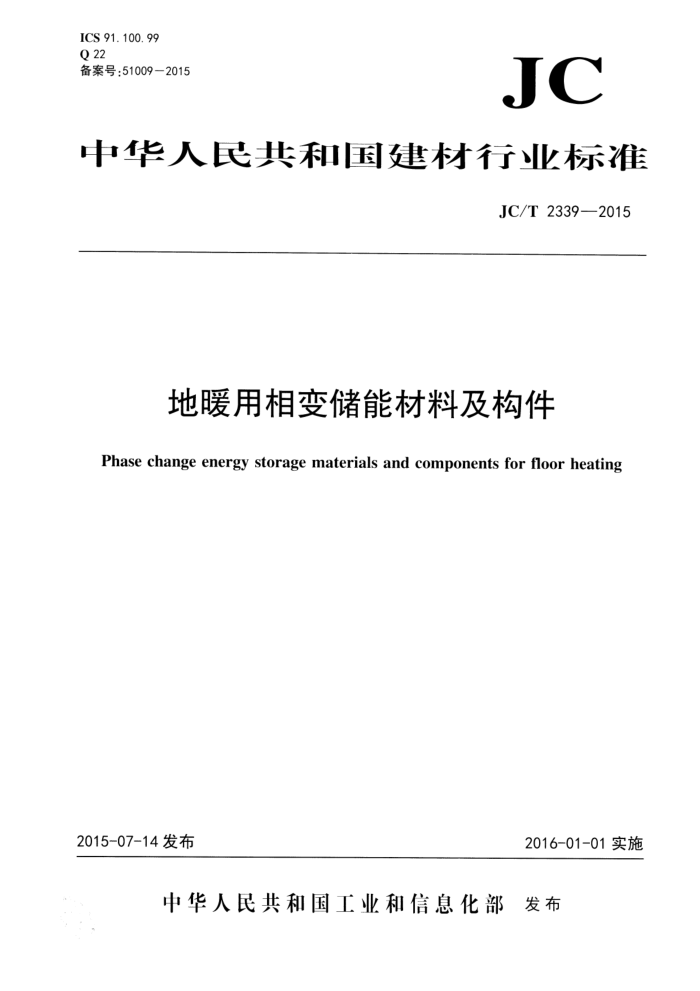

ICS 91.100.99 Q 22 备案号：510092015
JC
中华人民共和国建材行业标准
JC/T 2339—2015
地暖用相变储能材料及构件
Phase change energy storage materials and components for floor heating
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部发布 JC/T2339—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。 本标准起草单位：中国建筑材料科学研究总院、信阳天意节能技术有限公司、贵州中益能低碳节能
科技股份有限公司、深圳广田装饰集团股份有限公司。
本标准主要起草人：李海建、冀志江、王静、王博儒、李荣明、李少强、王继梅、陈继浩、侯国艳曹延鑫、王晓燕。
本标准委托中国建筑材料科学研究总院负责解释。 本标准为首次发布。
I JC/T2339-—2015
地暖用相变储能材料及构件
1范围
本标准规定了地暖用相变储能材料及构件的术语和定义、分类和标记、技术要求、试验方法、检验规则以及包装、标志和贮存。
本标准适用于具有相变储能功能并与地暖设施配套使用的材料及构件。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T8489一2006精细陶瓷压缩强度试验方法 JC/T2111建筑材料相变调温性能测试方法
3术语和定义
下列术语和定义适用于本文件。
3. 1
相变温度 phasechangetemperature 在某一特定温度下，物质吸收或释放热量从一种物相转变为另一种物相，此温度称为相变温度。相
变温度可以是一个温度点，也可以是一个温度范围。单位为摄氏度（℃）。 3. 2
相变潜热phasechangelatentheat 单位质量物质在一定温度条件下，从一种物相完全转变为另一种物相时吸收或放出的热量。单位为
千焦每千克（kJ/kg）。 3. 3
地暖用相变储能材料phasechangeenergystoragematerialsforfloorheating 利用相变过程吸收/释放热量并能与地暖配套使用的材料。
3. 4
地暖用相变储能构件phasechangeenergystoragecomponents forfloorheating 内部封装地暖用相变储能材料并能与地暖配套使用的构件。
3. 5
单位面积相变储能量 phase change energy storage per unit area 单位面积构件内部封装的相变储能材料相变过程中吸收/释放的热量。单位为千焦每平方米
(kJ/m) 。
4分类和标记
1 JC/T2339—2015
4. 1 分类 4.1.1地暖用相变储能材料按相变温度分为两种类型：1型和II型。 4.1.2地暖用相变储能构件按安装位置分为两种形式：嵌入式（Q)和平铺式(P），参见附录A。 4.2标记 4.2.1地暖用相变储能材料按产品名称、标准号、产品类型和相变温度的顺序标记。
示例：以符合JC/T2339，相变温度为26℃～28℃的和变材料为例，其标记为：
地暖用相变储能材料JC/T2339-IⅡI-26-28
4.2.2 2地暖用相变储能构件按产品名称、标准号、产品类型和相变温度的顺序标记。
示例：以符合JC/T2339，相变温度为36℃～38℃，安装位置为嵌入式的相变构件为例，其标记为：
地暖用相变储能构件JC/T2339-Q-36-38
5通则
地暖用相变储能材料应对人体无害，安全性应符合非危险化学品相关标准的规定。
a 技术要求
6. 1 地暖用相变储能材料
地暖用相变储能材料的技术要求应符合表1的规定。
表1 地暖用相变储能材料的技术要求
技术要求
项目名称
I 型" 29~40
II型b 20~28
相变温度/℃ 相变潜热/(kJ/kg)
≥120
材料寿命
冷热循环120次后，相变潜热衰减率≤10%
I型适用于嵌入式构件(Q）。 ⅡI型适用于平铺式构件(P)。
6.2地暖用相变储能构件
地暖用相变储能构件的技术要求应符合表2的规定。
表2 地暖用相变储能构件的技术要求
技术要求 ≥1 200
项日名称
单位面积相变储能量/(kJ/m）
无明显变形、无开裂、无渗漏
耐冷热循环性能抗压强度/MPa
≥1. 5
2 JC/T2339—2015
试验方法
7
7.1试验条件
室内温度：（23±2）℃：相对湿度：（50±5）%。 7.2地暖用相变储能材料 7.2.1取样
从送样容器或构件中称取5kg相变材料装入玻璃瓶中，密封后置入恒温箱，恒温箱的温度设定为 (50土2）℃，试样在恒温箱中放置24h。 7. 2. 2 相变温度
按JC/T2111的规定进行。 7. 2. 3 相变潜热
按JC/T2111的规定进行。 7.2. 4 材料寿命
按附录B的规定进行。 7. 3 地暖用相变储能构件 7.3. 1 单位面积相变储能量
按附录C的规定进行。 7.3.2 2耐冷热循环性能
按附录D的规定进行。 7.3. 3 3抗压强度
按GB/T8489—2006中第6章规定进行。
8检验规则
8.1 检验分类
检验分为出厂检验和型式检验。 8. 2 2出厂检验
出厂检验项目包括相变温度、耐冷热循环性能和抗压强度 8. 3 3型式检验 8.3.1地暖用相变储能材料的型式检验项目为6.1所列的全部技术要求。 8.3.2 地暖用相变储能构件的型式检验项目为6.2所列的全部技术要求。
3
