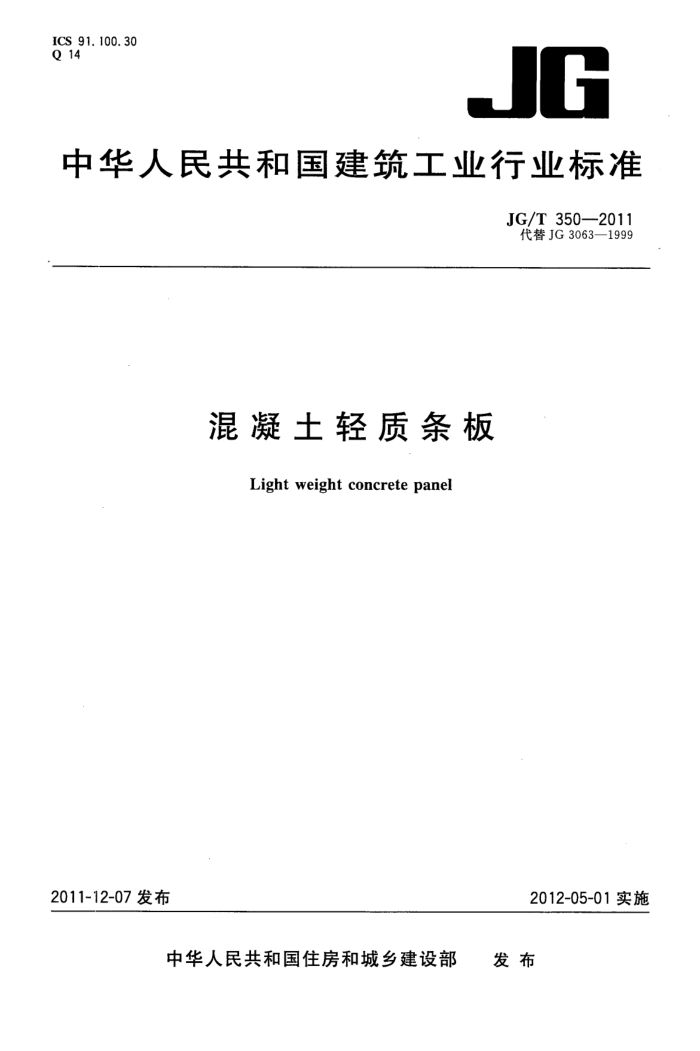

ICS 91.100.30 Q 14
JG
中华人民共和国建筑工业行业标准
JG/T350—2011 代替JG3063—1999
混凝土轻质条板
Light weight concrete panel
2011-12-07发布
2012-05-01实施
发布
中华人民共和国住房和城乡建设部 JG/T350--2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准是对JG3063一1999《工业灰渣混凝土空心隔墙条板》的修订，与JG3063相比主要技术变
化如下：
增加了术语内容、技术指标要求、试验方法等内容； -增加了“实心条板”和“隔墙板、外墙板”的内容；增加了“软化系数”、“传热系数”、“抗冻融”、“抗渗透”“节点连接承载力”指标；修改了混凝土轻质条板包括产品的范围；修改了混凝土轻质条板的适用范围；一修改了物理力学性能中“面密度”、“空气声计权隔声量”、“抗弯破坏荷载”指标；修改了“含水率”、“吊挂力”、“耐火极限”、“抗压强度”、“干燥收缩值”指标；一修改了产品出厂检验的规定项目； -删除了规格尺寸中“100mm厚板”，增加了“120mm、150mm、180mm厚板”；一删除了尺寸偏差中“企口、样槽、样头”控制指标，增加了“壁厚”控制指标。
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准起草单位：国家住宅与居住环境工程技术研究中心、深圳市建筑科学研究院有限公司、煤炭
科学研究总院检测中心、深圳阿科太新型建材有限公司、北京宏凌技术开发有限公司、上海新宇墙体材料有限公司、新疆城建（集团)股份有限公司、云南奥斯通芬兰新型建材有限公司、南通亿科赛尔新型建材有限公司、广东高新环保建材有限公司、合肥市恒远置业发展有限公司三力新型建材厂、合肥蒙达邦达新型建材有限公司。
本标准主要起草人：高宝林、罗刚、张兰英、郭爱民、吴秋森、项宏疆、何正明、李建杰、蔡卫兵、 李喜明、祝向阳、王智、桂丽霞、王莉。
本标准自实施之日起代替JG3063—1999。
I JG/T350—2011
混凝土轻质条板
1范围
本标准规定了混凝土轻质条板产品的术语、分类和标记、一般要求、要求、试验方法、检验规则、标志、运输和贮存。
本标准适用于预制混凝土轻质条板，包括工业灰渣混凝土条板、天然轻集料混凝土条板、人造轻集料混凝土条板。
混凝土轻质条板适用于一般民用与工业建筑的非承重隔墙，可用于低层建筑的非承重外围护墙。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBT82普通混凝土长期性能和耐久性能试验方法 GB175通用硅酸盐水泥 GB/T7011 低碳钢热轧圆盘条 GB6566建筑材料放射性核素限量 GB/T9978.1建筑构件耐火试验方法第1部分：通用要求 GB/T 13475 建筑构件稳态热传递性质的测定、标定和防护热箱法 GB/T146843 建筑用砂 GB/T14685 建筑用碎石、卵石 GB/T17431.1 轻集料及其试验方法第1部分：轻集料 GB/T19889.3声学建筑和建筑构件隔声测量第3部分：建筑构件空气声隔声的实验室测量 GB20472硫铝酸盐水泥 GB/T50082普通混凝土长期性能和耐久性能试验方法 JGJ63混凝土用水标准 JGJ145—2004混凝土结构后锚固技术规程 JG/T169建筑隔墙用轻质条板
3术语
下列术语适用于本文件。
3. 1
混凝土轻质条板 lightweight concretepanel 采用水泥为胶结材料，以钢筋、钢丝网或其他材料为增强材料，以粉煤灰、煤研石、炉渣、再生骨料等
工业灰渣以及天然轻集料、人造轻集料制成，按建筑模数采用机械化方式生产的预制混凝土条板，条板长宽比不小于2.5。
1 JG/T350—2011
3.2
空心条板hollowcorespanel 沿板材长度方向留有若干贯通孔洞的混凝土轻质条板。
3. 3
实心条板 solidpanel 实心的混凝土轻质条板。
3. 4
企outheedandinterorifice 设置于条板两侧面的样头、样槽及接缝槽的总称。
4分类和标记
4.1分类和代号
混凝土轻质条板按板的使用部位，分为隔墙板和外墙板；按板的构件类型，分为普通板、门框板、异型板；按板的断面构造，分为空心条板、实心条板。条板分类和代号应符合表1的规定。
表1混凝土轻质条板分类和代号
分类方法
代号 GQB WQB
分类名称
隔墙板外墙板
按使用部位分类
普通板门框板异型板
P M Y
按构件类型分类
空心条板实心条板
K s
按断面构造分类
4.2型式
混凝土轻质条板可采用不同企口，空心条板可采用不同的开孔形式，但均应满足本标准第6章的规定。图1为混凝土空心轻质条板外形示意图。
2 JG/T 350—2011
000000
说明：
样槽； L板长; B- 一板宽；
5
一板端； 2- 板边； 3—-接缝槽； 4——样头；
1
板厚。
T
图1混凝土空心条板外形示意图
4.3规格尺寸 4.3.1 长度标志尺寸L，不宜大于3000mm，为层高减去楼板厚度及技术处理空间尺寸，由供需双方协商确定，并应符合工程设计规定。 4.3.2宽度标志尺寸B，主规格尺寸为600mm。 4.3.3厚度标志尺寸T，主规格尺寸为90mm、120mm、150mm、180mm。
注：其他规格尺寸可由供需双方协商确定，其相关技术指标应参照相近规格产品协商确定。 4.4标记 4.4.1 标记方法
混凝土轻质条板按使用部位、构件类型、断面构造、尺寸规格、标准号进行标记。
JG/T350—2011
规格尺寸（长mm×宽mm×厚mm）断面构造(K、S) 构件类型（P、M、Y) 使用部位（GQB、WQB）
4.4.2标记示例
示例：板长为2650mm、宽为600mm、厚为90mm的普通混凝土空心隔墙条板的标记为： GQBPK2650X600X90JG/T350—2011。
3
