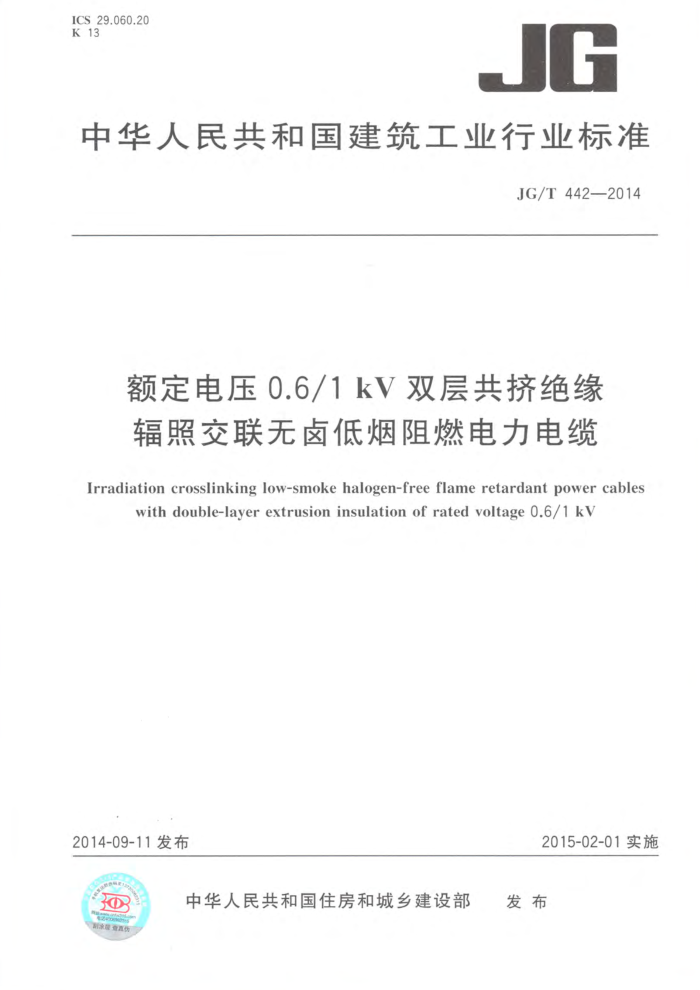

ICS29.060.20 K 13
JG
中华人民共和国建筑工业行业标准
JG/T442—2014
额定电压0.6/1kV双层共挤绝缘辐照交联无卤低烟阻燃电力电缆
Irradiation crosslinking low-smoke halogen-free flame retardantpower cables
withdouble-layerextrusioninsulationofratedvoltageO.6/1kV
2015-02-01实施
2014-09-11发布
发布
中华人民共和国住房和城乡建设部
O
刮涂品香真 JG/T442—2014
目 次
前言
范围 2 规范性引用文件
术语和定义分类与标记
O 般规定 6
要求试验方法
8 检验
标志、包装、运输和贮存. 附录A（规范性附录） 绝缘材料的机械性能和电气性能附录B（规范性附录） 铝合金联锁铠装带技术要求附录C（规范性附录） 护套材料的机械性能和电气性能附录D（资料性附录） 回路载流量的计算及导体截面积的确定附录E（资料性附录） 电缆参考载流量附录F（资料性附录） 压蠕变试验方法附录G（规范性附录） 联锁铠装层的松紧度试验· 附录H（规范性附录） 联锁铠装的张力和伸长试验附录1（规范性附录） 室温下的挤压试验附录J（规范性附录） 室温下的冲击试验附录K（资料性附录） 载流量试验
9
L
21
22
24
26 30 31 32 34 35 36 JG/T442—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑电气标准化技术委员会归口。 本标准负责起草单位：山东华凌电缆有限公司。 本标准参加起草单位：国家电线电缆质量监督检验中心、山东省建筑设计研究院、济南市公安消防
支队、浙江万马电缆股份有限公司、河北金桥线缆有限公司。
本标准主要起草人：王兆波、潘茂龙、李广杰、宋怀旭、王清保、肖继东、吴恩远、付萍、钱宏、赵树齐。
1 JG/T442—2014
额定电压0.6/1kV双层共挤绝缘辐照交联无卤低烟阻燃电力电缆
1范围
本标准规定了额定电压0.6/1kV双层共挤绝缘辐照交联无卤低烟阻燃、耐火电力电缆的术语和定义、分类与标记、一般规定、要求、试验方法、检验、标志、包装、运输和贮存
本标准适用于工业与民用建筑额定电压0.6/1kV双层共挤绝缘辐照交联无卤低烟阻燃、耐火电力电缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试验（1EC60243-1：1998， IDT)
GB/T1410—2006 固体绝缘材料体积电阻率和表面电阻率试验方法（IEC60093：1980.IDT） GB/T2406.2一2009塑料用氧指数法测定燃烧行为第2部分：室温试验（ISO4589-2：1996，
IDT)
GB/T2900.10 电工术语电缆（IEC60050-461：2008，IDT） GB/T2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方
法—厚度和外形尺寸测量—— 机械性能试验（IEC60811-1-1：2001，IDT）
GB/T2951.12—2008 电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法—热老化试验方法（IEC60811-1-2：1985，IDT)
GB/T2951.13—2008 电缆和光缆绝缘和护套材料通用试验方法 第13部分：通用试验方法——密度测定方法——吸水试验—收缩试验（IEC60811-1-3：2001,IDT)
GB/T2951.142008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方
法——低温试验（IEC60811-1-4：1985，IDT）
GB/T2951.21一2008电缆和光缆绝缘和护套材料通用试验方法 第21部分：弹性体混合料专用试验方法—耐臭氧试验 ——热延伸试验——浸矿物油试验（IEC60811-2-1:2001,IDT)
GB/T2951.31一2008电缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法 一高温压力试验抗开裂试验（IEC60811-3-1:1985IDT)
GB/T3048.4—2007 电线电缆电性能试验方法第4部分：导体直流电阻试验 GB/T3048.8 电线电缆电性能试验方法第8部分：交流电压试验 GB/T3048.9 电线电缆电性能试验方法第9部分：绝缘线芯火花试验 GB/T3048.10 电线电缆电性能试验方法第10部分：挤出护套火花试验 GB/T3082 铠装电缆用热镀锌或热镀锌-5%铝-混合稀土合金镀层低碳钢丝 GB/T3956—2008电缆的导体（IEC60228：2004，IDT） GB/T4909.2一2009裸电线试验方法第2部分：尺寸测量 GB/T4909.3 裸电线试验方法第3部分：拉力试验 GB/T4909.5 裸电线试验方法第5部分：弯曲试验 一反复弯曲 GB/T5013.2—2008 额定电压450/750V及以下橡皮绝缘电缆 第2部分：试验方法（IEC
1 JG/T442—2014
60245-2:1998,IDT)
GB/T5470—2008塑料 冲击法脆化温度的测定（ISO974：2000，MOD） GB/T6995.3 电线电缆识别标志方法 第3部分：电线电缆识别标志 GB/T6995.5电线电缆识别标志方法 第5部分：电力电缆绝缘线芯识别标志 GB 7947 人机界面标志标识的基本和安全规则导体颜色或字母数字标识（IEC60446：2007，
IDT)
GB/T8323.1一2008塑料烟生成第1部分：烟密度试验方法导则（ISO5659-1：1996，IDT） GB/T11026.1电气绝缘材料耐热性第1部分：老化程序和试验结果的评定（IEC60216-1：
2001,IDT)
GB/T12706.1-2008额定电压1kV(U.=1.2kV)到35kV(U.=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(L
3kV(U.=3.6kV)电缆（IEC60502-1:2004,
MOD)
GB/T17650.1一1998取自电缆或光缆的材料燃烧时释出气体的试验方法 第1部分：卤酸气体总量的测定（idtIEC 60754-1-1994)
GB/T17650 -1998 取自电缆或光缆的材料燃烧时释出气体的试验方法 第2部分：用测量 pH值和电导率 来测定气体的酸度（idtIEC60754-2：1991）
GB/T 17 651.2 1998 电缆或光缆在特定条件下燃烧的烟密度测定 第2部分：试验步骤和要求 (idtIEC610 34-2 1997
GB/T 1966 2005 阻燃和耐火电线电缆通 GB/ 20975（所有部分 铝及铝合 金化堂 分析方法 JB/T 64885 云母带 耐火安 全电缆用 云母 negIE 6037138：1995) JB/ 8137（所有部分 电线 电缆交 YB/T02 铠装电缆用钢劳 BS7671:2008 电 设备的 #要求 IEE 规则， 版Requirementfor Electrical
线
Installations IEE Wiring Regnlation SeventeenthEdution
EN50305：2002铁路应用具有特殊防火 性能的铁路机车车辆电缆试验方法（Railwayappli- cations-Ral way rolling stock cables having spedial fire performance Testmethod)
IEC60684-2 绝缘软管 第2部分：试验方法（Flexible insulating sleeying Part2:Methodsof test)
3术语和定义
GB/T2900.10界定的及以下术语和定义适用于本文件
3.1
双层共挤 double-layerextrusion 两种材料内外层同时挤出的一种工艺。
3.2
辐照交联 irradiationcrosslinking 采用高能电子束或紫外光，使聚合物由线性结构转成三维网状结构的一种物理交联技术。
3.3
寿命service life 按GB/T11026.1中规定的试验方法，采用阿累尼乌斯（Arrhenius）曲线推导出电缆的使用年限（本
标准规定导体平均工作温度70℃下电缆的正常使用寿命不小于70年）。
2
