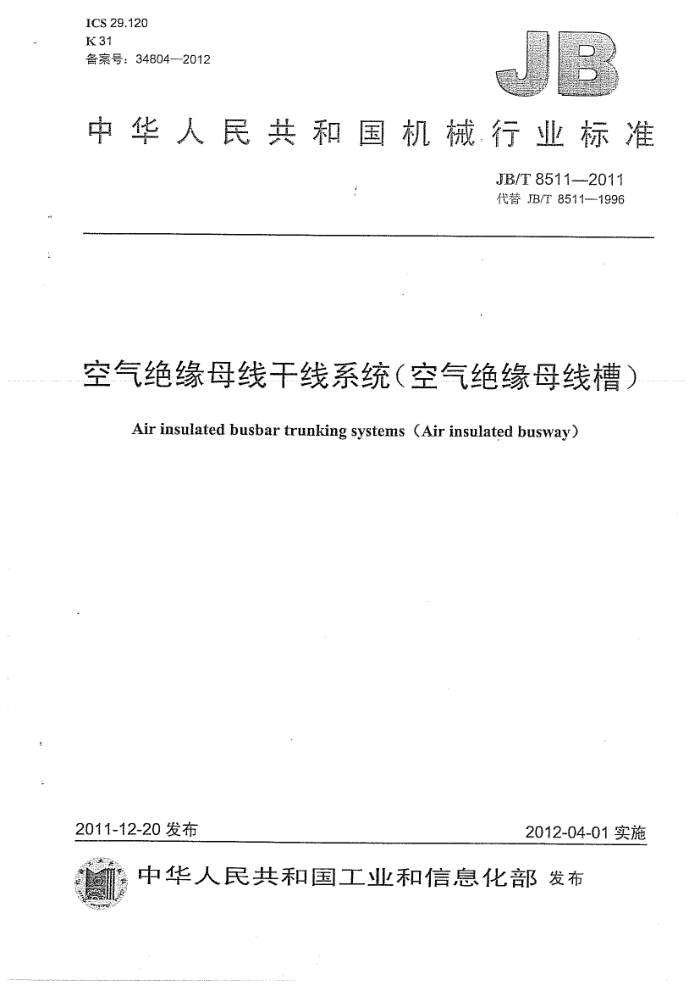

ICS 29.120 K31 备案号：34804--2012
中华人民共和国机械行业标准
JB/T 8511--2011 代替JB/T8511—1996
空气绝缘母线干线系统（空气绝缘母线槽
Air insulated busbar trunking systems (Air insulated busway)
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布 JB/T8511—2011
目
次
前言
范围... 2规范性引用文件 3术语和定义. 4技术要求
4.1 使用条件 4.2 安装条件.. 4.3 额定参数 4.4 结构要求. 4.5 性能要求试验方法
5
5.1 型式试验.. 5.2 出广试验 6检验规则， 6.1 型式试验. 6.2出厂试验. 7铭牌标志、包装运输和贮存 7.1 铭牌与标志 7.2 包装与运输 7.3 贮存条件... 图1母线垂直负载试验.. 表1母线槽的额定电流. 表2峰值系数（n）的标准值和相应的功率因数表3温升限值表4灼热丝顶部的温度
U
9
1
1o 10
..........
o 10
X JB/T 8511—2011
前言
本标准按照GB/T1.1--2009给出的规定起草，本标准代替JB/T8511-1996《空气绝缘母线干线系统（空气绝缘母线槽）》，与JB/T8511-1996相
比主要技术变化如下：
-取消对母线槽额定电流的限制，规定对超出额定电流值的情况：应由制造商和用户协商确定； -提高了母线槽的温升、绝缘电阻的限值；电气间隙和爬电距离按GB7251.2—2006的规定确定； -增加对户外用母线槽的规定；依据GB7251.2一2006的要求对母线槽绝缘部件的耐热温度做出规定。 依据GB7251.2-2006的规定增加了母线槽耐压力性能、绝缘材料耐受非正常发热和防止火焰蔓延的验证。
本标准由中国机械工业联合会提出。 本标准由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266）归口。 本标准起草单位：天津天传电控配电有限公司、镇江西门子母线有限公司、大全集团有限公司、江
苏威腾母线有限公司、施耐德（广州）母线有限公司、中煤电气有限公司、北京华北长城母线槽有限公司、华鹏集团有限公司、九川集团有限公司、福建俊豪电子有限公司、泉州雷航电子有限公司。
本标准主要起草人：俞秀文、张彦文、裴军、施国斌、冯成华、徐华云、黄吉祥、王阳、陈云华、 刘晓林、傅汉水、傅俊豪。
本标准所代替标准的历次版本发布情况为：
-JB/T 8511---1996.
11 JB/T 8511—2011
空气绝缘母线干线系统（空气绝缘母线槽）
1范围
本标准规定了空气绝缘母线干线系统（空气绝缘母线槽）（简称为母线槽）的术语和定义、技术要求、试验方法、检验规则、标志、包装运输和贮存等。
本标准适用于额定电压交流不超过1000V（包括1140V）、频率为50Hz或60Hz的母线槽。 本标准适用于居民区、商业区、公共场所、农业和工业建筑的母线槽，或者通过分接单元提供照明
的母线系统，也适用于装有通迅和/或控制系统的母线槽系统。
本标准不适用于母线槽系统中所选用的自成一体的元件，如断路器等：其应符合各自本身的技术标
准。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB4208—2008外壳防护等级（IP代码） GB7251.1-2005低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设
备
GB7251.2一2006低压成套开关设备和控制设备第2部分：对母线干线系统（母线槽）的特殊要求
JB/T3085电力传动控制装置的产品包装与运输规程 3 术语和定义
GB7251.2一2006界定的以及下列术语和定义适用于本文件。
3.1
空气绝缘母线槽air insulated busway 将母线用绝缘垫块支撑在壳体内，靠空气介质绝缘，并经过型式试验的母线槽。
3.2
馈电式母线槽busway feeder unit 馈电式母线槽是由各种不带分接装置（无插口）的母线干线单元组成，它是用来将电能直接从供电
电源传输到配电中心。 3.3
插接式母线槽buswaywith tap-off faciities 插接式母线槽是由带分接装置的母线干线单元和分接单元（插接箱）组成，它用来传输电能，并引
出电源支路。 3.4
分接装置tap-off unit 为了使分接单元与母线干线单元连接，在母线上设置的装置或采取的结构措施。
3.5
端盖 end cover 一种终止和封闭母线槽终端的装置。 JB/T 8511-2011
3.6
横向隔板cross battery 种分隔板或其他防止空气或潮气在母线槽内自由流动的保护措施。
3.7
户内型母线槽indoortypebusway 适用于建筑物内安装的母线槽，该建筑物保护母线槽不受风吹、日晒、雨淋。
3.8
户外型母线槽outdoortypebusway 适用于露天工作，不受天气于扰的母线槽，
3.9
直线形母线干线单元（直线段 straight dength typeabushar trunking unit 形状为直线形的母线于线单元。
W
3.10
L形母线干线单元（L形头）Ltypebusbar trunkingunit 形状为L形的母线干线单元。
3.11
T形母线于线单元（T形弯 T type busbar trunking uni 形状为T形能在三个方向里
为水平式和垂直式两种。
线单元连接的母
ONT
3.12
十字形母线干线单元（形状为十暑形，能在四个方问士与其他母线 线单元辉 接的母线
ES 学
omsbar king uni
67253
3.13
Z形母线干线单元（Z形弯头） Ztype busbar trunlang unit 在母线于线系统电能沿乙形 的
23
E
S
4技术要求 4.1使用条件 4.1.1正常使用条件 4.1.1.1周围空气温度
PR
周围空气温度不得超过 40 G并且 24h内其平均温度不得超过 35 ℃ 周围温度的下限：户内用母线槽为5℃
户外用母线槽为-25℃（温带地区-50℃（严寒地区）：
注：在严寒地区使用的母线槽，制造商需要与用户之间达成专门的协议。 4.1.1.2大气条件
户内用母线槽应空气清洁，其相对湿度在最高温度为40℃时不超过50%，在温度较低时允许有较大的相对湿度，例如：在20℃时为90%，但应考虑由于湿度变化偶而出现的凝露。
户外用母线槽的最高温度为25℃时，相对湿度短时可高达100% 4.1.1.3海拔
安装场地的海拔不得超过2000㎡. 4.1.1.4污染等级
按GB7251.1-—2005的规定选为污染等级3。 4.1.2特殊使用条件
当存在下述任何一种特殊使用条件时：必须在产品技术文件中规定或由用户与制造商协商解决：
2 JB/T 8511---2011
a）与4.1.1规定的温度、湿度、海拔等不相间。 b）在使用中，温度或大气压力的急剧变化，母线槽内出现异常凝露。 c）空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染。 d）暴露在强电场或强磁场中 e）暴露在高温中，例如太阳的直射或火炉的烘烤。 f）受霉菌或微生物的侵蚀 g）安装在易发生火灾或爆炸的危险场所。 五）遭受强烈振动和冲击。 i）安装在会使载流量和分断能力受到影响的地方，例如安装在机器中或嵌入墙内。 j）为解决电和辐射干扰而采取的适当措施。 k）可以在不同的安装条件下使用母线干线系统，制造商应给出相应的安装系数（K2）（如果有）
以确定系统的允许电流。 注：如果适用，系统的充许电流I=KiKzlm。其中Ki是额定系数（35℃时Ki=1)。 1）在某些安装条件下，可能需要了解母线于线周围的工频磁场强度（例如：高速数据网站、辐射
设备、工作站监控器等）。
4.2安装条件 4.2.1过电压类别（安装类别）
过电压类别按GB7251.1--2005的规定，可定为过电压类别II、II或过电压类别IV。制造商应在说明书中给出。 4.2.2安装方法
母线槽应根据制造商的安装说明书进行安装。 4.3额定参数 4.3.1额定电流
母线槽的额定电流值应按表1中的标准值选取。
表1母线槽的额定电流
单位为安 630 6 300
63 800 注：对超出以上电流值的情况，由制造商和用户协商。
100 1 000
125 1 250
250 315 2 500
160 1 600
200 2 000
400 4 000
500 5 000
3 150
4.3.2额定工作电压
母线槽额定工作电压的优选值：380V（400V）、660V（690V）、1000V（1140V） 4.3.3额定绝缘电压
母线槽的额定绝缘电压是与介电强度试验、电气间隙和爬电距离有关的电压值。除非另有规定，母线槽电路的额定工作电压不允许超过额定绝缘电压。 4.3.4额定频率
母线槽的额定频率应为50Hz或60Hz。 4.3.5额定短时耐受电流（Iew）
母线槽额定短时耐受电流是指在规定的试验条件下，该母线槽电路能耐受的电流（方均根值）。 4.3.6额定峰值耐受电流（Ipk）
母线槽的额定峰值耐受电流是指在规定的试验条件下，母线槽电路能耐受的电流峰值。其值为表2 中的额定短时耐受电流（方均根值）与峰值系数n的乘积。
3 JB/T 8511-2011
表2峰值系数（n）的标准值和相应的功率因数
额定短封耐受电流1w（方均根值）
功率因数 (cosp) 0.7 0.5 0.3 0.25 0.2
峰值系数 (n) 1.5 1.7 2.0 2. 1 2.2
kA w5 510 10<≤20 20<≤50 Iw>50
4.4结构要求 4.4.1般要求
母线槽应作为型式试验低压成套开关设备和控制设备进行设计。 插接式母线槽和馈电式母线槽分别由各种母线槽单元组成。母线槽的结构必须安全可靠、操作方便、
维修容易，同时应由能承受规定的机械应力、电气应力及热应力的材料构成，应采用合适的防腐蚀材料或对材料进行合适的表面处理。 4.4.1.1机械负载
母线槽应满GB7251.2- 2006 18 210 鑫 4.4.1.2母线于线单元
A
母线干线專元是将母线用绝缘材料制成的支件支撑和隔开， 入 ，支撑件之间的距离应满足母线槽强度的耍求。插接式母线槽应根据需 更设置分 单元的插回 4.4.1.3母线槽连接
连接母线槽单元所用的螺栓，螺母及垫圈应采用具有 足够的强度和电镀层的钢或铜合金制品。 4.4.1.4插接式分接单元（插接箱 4.4.1.4.1插接囊分接单元（插接箱）按用途有以
药
a）直接与电缆连接，不安装其他电器元件的插 b）内装有断路器的插接箱； c）内装有刀熔开关等的插接箱； d）内部不带开闭元，只装有熔断器的插接箱； e）内装其他电器元件（遥控开关接触器、按钮、测量仪表等
4.4.1.4.2插接式分接单元的结构必须符合下列客颈要求
a）插接箱插脚应能在母线干线带电时插拔，并使接地脚先接触，后断开，电气接触应可靠，带电
部位不可露出，插拔容易，同时保证插拔50次后仍能正常工作： b）插接箱操作机构应灵活、可靠； c）插接箱内所选各种电器元件均符合各自的产品标准； a）插接箱内所有部件的安装均应牢固、可靠； e）插接箱不得带负载插拔，必要时，可采用联锁机构，并应设有警示标志。
4.4.2材料 4.4.2.1外壳
母线槽外壳材料的选用应能满足4.4.1要求的材料，外壳相互连接部件间可采用焊接、铆接或螺栓连接，但应保证电气连续性能。外壳上所有紧固件应有防腐镀层，外壳表面应覆盖阻燃、无眩目及反光的涂层，涂层颜色应均匀致、整洁美观，不得有起泡、裂纹和流痕等缺陷。 4.4.2.2 导体
母线槽的导体应符合以下要求：
4 JB/T 8511—2011
a）导体的材料应有足够的机械强度和载流能力： b）导体的材料应符合相应的产品标准的要求。
4.4.2.3绝缘材料
母线槽的绝缘材料应符合以下规定： a）绝缘材料必须采用耐潮湿并具有足够机械强度和阻燃性能的材料； b）绝缘材料应具有不低于4.5.1要求的耐热性能； c）绝缘材料应具有足够的耐老化性能。
4.4.3外接导线端子
母线槽外接导线端子应符合GB7251.1-2005.中7.1.3的要求。 4.4.4电气间隙和肥电距离
母线槽内不同裸露带电导体之间以及它何与外壳之闻的电气间隙和爬电距离应符合GB7251.2- 2006中7.1.2的规定。 4.4.5外壳的防护等级
户内型应不低手GB4208--2008规定的IP30的要求。 户外型应不低于GB4208—2008规定的IP44.的要求。 注：带有分套单元每线槽的厉护等级，如果芬接单元
isr
持规是的防护等级要求 、需要由制造商与用
户间送成协议，以确保采用的措施能获得足够
4.4.6母线槽导体的相序排列和标识
游
母线槽导体应有明显的相序标识，相序的市致。外壳用做保护导体时应在接地端子处标 接地符 4.5性能要求 4.5.1 温卉
系统中应保持 致而且应量图样的标志一
社
福
母线槽各部位的温升应满
规
2.2 进
力
8
科
温饼
母线槽部位
用于连接外部绝缘导线的端子母线上的插接式触点及母线连接处可接触的外壳和覆板金属表面绝缘材料表面
70 70
C
尿
30b 40b
he
温升限值按材料的自身特性参数和诸多因素确定，但不得超过70K。 对在正常工作情况下不需触及的外壳和覆板，温升限值可以是55K。
4.5.2触电的防护措施 4.5.2.1直接接触的防护
母线槽对直接触电的防护要求应符合GB7251.1—2005中7.4.2的规定。 4.5.2.2间接接触的防护
母线槽间接接触的防护要求应符合GB7251.1~-2005中7.4.3的规定。 4.5.2.3接地端子
母线干线单元应有接地端子，同时应有牢固的接地标志。接地端子应由导电良好的材料制成，并应有防腐蚀措施：且安装在易于接线的地方。母线干线单元外壳上任一裸露导电部件与接地端子间的电阻
tn
