ICS 29.060
DL
P60
备案号：J2921-2021

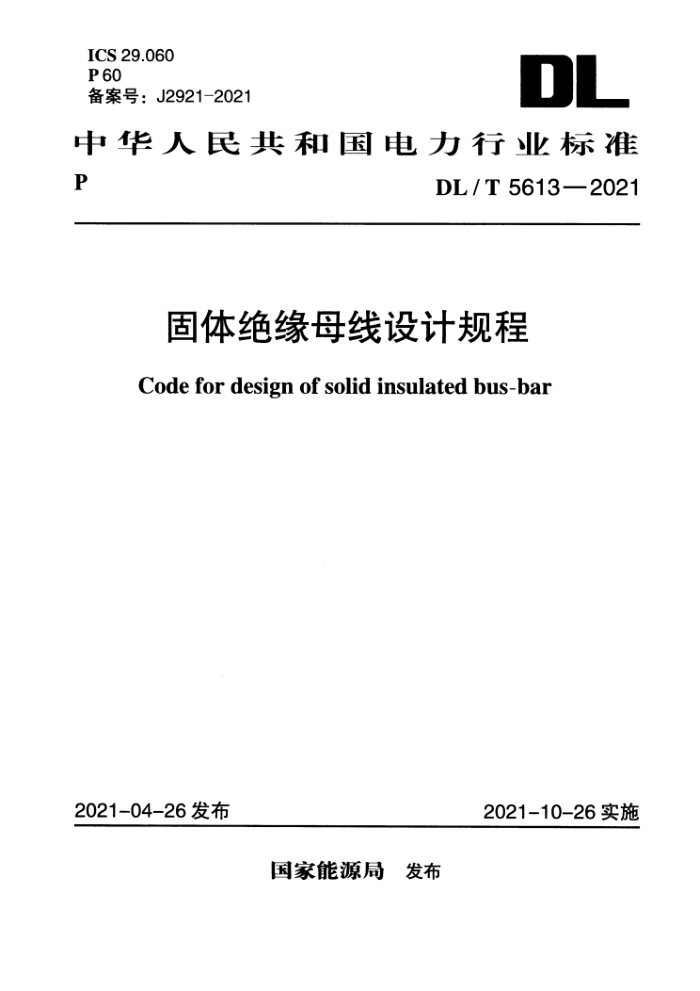

中华人民共和国电力行业标准PDL/T 5613—2021
固体绝缘母线设计规程
Code for design of solid insulated bus-bar
2021-04-26发布
2021-10-26实施
国家能源局 发布
目次
1 总则 …………………………………………………(1)
2 术语 …………………………………………………(2)
3 基本规定 ……………………………………………………(3)
3.1 使用环境条件……………………………………………………(3)
3.2 母线选择的一般原则 ……………………………………………(3)
4固体绝缘母线选择 …………………………………………(5)
4.1 型式选择 …………………………………………………………(5)
4.2 导体选择 ……………………………………………………………(5)
4.3 性能要求 …………………………………………………………(6)
4.4 绝缘层、屏蔽层及护层……………………………………………(8)
4.5 附件及附属装置选择 ……………………………………………(8.)
5 固体绝缘母线设计 …………………………………………(10)
5.1 基本要求 …………………………………………………………(10)
5.2 接地 …………………………………………………………………(10)
5.3 母线连接 …………………………………………………………(11)
6 固体绝缘母线的布置与安装 ………………………………(12)
6.1 布置要求 ……………………………………………………………(12)
6.2 安装要求 ………………………………………………………(14)
附录 A 固体绝缘管型母线系列化产品 ……………………(16)
附录 B 常用固体绝缘管型母线持续允许载流量 …………(19)
附录C 固体绝缘母线持续载流量的校正系数 ……………(23)
附录D 电容电流的计算方法 …………………………………(24)
本标准用词说明 ……………………………………………………(26)
引用标准名录 ………………………………………………………(27)
附：条文说明 ……………………………………………………(29)
1 总 则
1.0.1 为规范固体绝缘母线设计，满足安全可靠、技术先进、经济适用、便于施工和维护的要求，制定本标准。
1.0.2本标准适用于35kV及以下固体绝缘母线的选择及布置安装设计。
1.0.3 固体绝缘母线设计除应符合本标准的规定外，尚应符合国家现行有关标准的规定。
2术 语
2.0.1 固体绝缘母线
solid insulated bus-bar
也称固体绝缘母线系统，包括固体绝缘管型母线、固体绝缘矩型母线等以固体绝缘介质为绝缘层的各种母线系统。固体绝缘母线正常运行时，除敞开式母线终端外其余母线外表面电位为零。
2.0.2 固体绝缘母线绝缘层 solid insulated bus-bar insulationlayer
固体绝缘母线中由固体绝缘介质承担主绝缘的整体绝缘层，不应含有任何液体或气体介质。
2.0.3固体绝缘矩型母线 solid insulated rectangular bus-bar
也称固体绝缘矩型母线系统，由固体绝缘矩型母线本体及其附件、附属装置组成，为满足电气设备连接及绝缘需求的系统。
2.0.4固体绝缘母线本体 solid insulated bus-bar body
导体母线外覆盖固体绝缘层且表面电位为零的母线段。
2.0.5 固体绝缘母线附件 solid insulated bus-bar accessories固体绝缘母线系统中除母线本体以外构成母线系统导电通路的元件，包括母线中间接头、母线终端、母线分支接头、伸缩节等。
2.0.6 固体绝缘母线附属装置 solid insulated bus-bar auxiliarydevice
固体绝缘母线系统中除母线本体、附件以外的材料及装置，包括母线金具、支吊架、穿墙板等。
