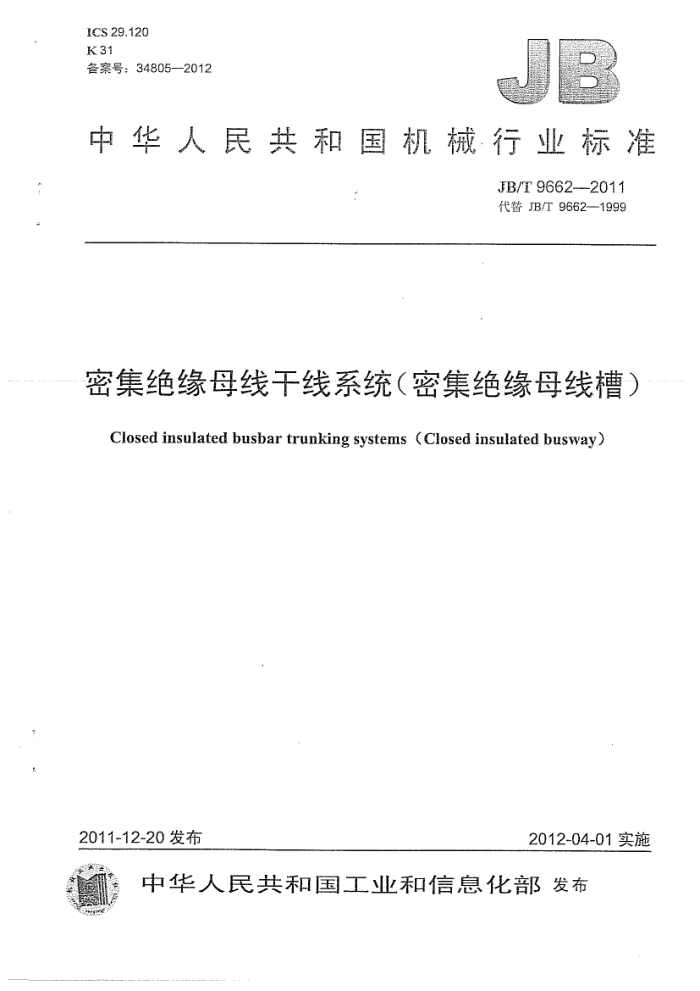

1CS 29.120 K31 餐案号:34805--2012
中华人民共和国机械行业标准
JB/T 9662---2011 代替JB/T 9662—1999
密集绝缘母线干线系统(密集绝缘母线槽)
Closed insulated busbar trunking systems ( Closed insulated busway )
2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布
JB/T 9662—2011
目 次
前言
11
范围 2 规范性引用文件 3 术语和定义.
1
4技术要求... 4.1使用条件 4.2 安装条件.. 4.3 额定参数.. 4.4结构要求... 4.5性能要求 5试验方法. 5.1型式试验.. 5.2出厂试验 6检验规则 6.1型式试验 6.2 出厂试验. 7铭牌标志、包装运输和贮存, 中++++心 7.1 铭牌与标志.. 7.2 包装与运输, 7.3 贮存条件. 图 1 母线垂直负载试验,表1 额定电流值(方均根值)表 2 峰值系数(n)的标准值和相应的功率因数表3 温升限值表4 试验电压值,表5 灼热丝顶部的温度,
L
.
10 10 10 10
...11
6
JB/T 96622011
前言
本标准按照GB/T1.1-—2009给出的规定起草。 本标准代替JB/T9662—1999《密集绝缘母线干线系统(密集绝缘母线槽)》,与JB/T9662—1999相
比主要技术变化如下:
取消了对母线槽额定电流的限制,规定对超出额定电流值的情况,应由制造商和用户协商确定:提高了母线槽的温升、绝缘电阻的限值;电气间隙和爬电距离按GB7251.2--2006的规定确定;增加了对户外用母线槽的规定:增加了对母线槽绝缘部件的耐热温度、母线槽耐压力性能、绝缘材料耐受非正常发热和防止火焰蔓延的规定。
本标准由中国机械工业联合会提出。 本标准由全国低压成套开关设备和控制设备标准化技术委员会(SAC/TC266)归口。 本标准起草单位:天津天传电控配电有限公司、镇江西门子母线有限公司、大全集团有限公司、川
开电气股份有限公司、江苏威腾母线有限公司、珠海光乐电力母线槽有限公司、施耐德(广州)母线有限公司、北京华北长城母线槽有限公司、华鹏集团有限公司、九川集团有限公司、深圳市宝安任达电器实业有限公司、成都通力集团股份有限公司、福建俊豪电子有限公司、泉州雷航电子有限公司。
本标主要起草人:俞秀文、张彦文、裴军、焦安举、施国斌、雷清华、冯成华、黄吉祥、王阳、 陈云华、刘晓林、郑程遥、周继、傳汉水、傅俊豪。
本标推所代替标准的历次版本发布情况为:
-JB/T 9662-—1999.
1I
JB/T 9662---2011
密集绝缘母线干线系统(密集绝缘母线槽)
1范围
本标准规定了密集绝缘母线干线系统(密集绝缘母线槽)(简称为母线槽)的术语和定义、技术要求、试验方法、检验规则、标志、包装运输和存等。
本标准适用于额定电压交流不超过1000V(包括1140V)、频率为50Hz或60Hz的母线槽。 本标准适用于居民区、商业网、公共场所、农业和工业建筑的母线槽,或通过分接单元提供的照明
母线系统:本标准也适用于装有通迅和/或控制系统的母线槽系统。
本标准不适用于母线槽系统中所选用的自成一体的元件,如断路器等,其应符合本身的技术标准。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB4208--2008外壳防护等级(IP代码) GB7251.1—2005低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设 GB7251.2一2006低压成套开关设备和控制设备第2部分:对母线于线系统(母线槽)的特殊
备
要求
JB/T3085电力传动控制装置的产品包装与运输规程 3术语和定义
GB7251.2一2006界定的以及下列术语和定义适用于本文件。
3.1
密集绝缘母线槽closed insulated busway 将裸母线用绝缘材料覆盖后,紧贴通道壳体放置的母线槽。
3.2
馈电式母线槽busway feeder unit 馈电式母线槽是由各种不带分接装置(无插口)的母线干线单元组成。它用来将电能直接从供电电
源处送到配电中心。 3.3
插接式母线槽buswaywith tap-off facilities 插接式母线槽是由带分接装置的母线干线单元和插接箱组成。它用来传输电能,并可引出电源的支
路。 3.4
户内型母线槽indoortypebusway 适用于建筑物内安装的母线槽,该建筑物保护母线槽不受风吹、日晒、淋。
3.5
户外型母线槽 outdoor type.busway 适合于露天工作,不受天气干扰的母线槽。
JB/T 9662—2011
3.6
分接装置 tap-of unit 为了使分接单元与母线干线单元连接,在母线上设置的装置或采取的结构措施。 端盖 end cover -种终止和封闭母线槽终端的装置。
3.7
3.8
直线形母线于线单元(直线段)straight length type busbar trunking unit 形状为直线形的母线干线单元。 L形母线干线单元(L形弯头Ltypebusbartrunkingaunit 形状为L形的母线干线单元。
3.9
3.10
T形母线于线单元 (T 形弯头)T type bushar trunking unit 形状为,T.形,能在三个方向上与其他母线干线单元连接的母线干线单元,分为水平式和垂直式两
.1
种。 3.11
车
十字形母线干线尊元(十字形弯形状为十宅形,能在四个方
Ype busbar trunln 纯母线
52
接的
3.12
Z形母线书线单元(Z形
在母线干线系统中能沿Z形 新 移的母 type bust
trunkingaunit 老单
软 门
4技术要求
4.11 使用条件 4.1.1正常使用条件 4.1.1.1周围空气温度
周围空气温度不得超过40℃ 而且在24h内其平均温度不得超过35° 周围温度的下限:户肉遇母线糟为-5℃。
户外用母线槽为-25Gz(温带地区)=50@(严寒
注:在严寒地区使用的母线,制造离疆要与用户之间达成专门的协议 4.1.1.2大气条件
户内用母线槽应空气清洁,其相对湿度在最高温度为40℃时不超过50%,在温度较低时允许有较大的相对湿度,例如:在20℃时为90%,但应考虑由于湿度变化偶而出现的凝露。
户外用母线槽的最高温度为25℃时,相对湿度短时可高达100% 4.1.1.3海拔
安装场地的海拔不得超过2000m 4.1.1.4污染等级
按GB7251.1-—2005中的规定选为污染等级3。 4.1.2特殊使用条件
当存在下述任一特殊使用条件时,必须在具体产品技术文件中规定或由用户与制造商协商解决: a)与4.1.1规定的温度、湿度、海拔等不相同。 b)在使用中,温度或大气压力的急剧变化,母线槽内出现异常的凝露。
2.
JB/T 9662--2011
c)空气被尘埃、烟雾、腐蚀性微粒、放射性微粒、蒸汽或盐雾严重污染。 d)暴露在强电场和强磁场中。 e)暴露在高温中,例如太阳的直射或火炉的烘烤。 f)受霉菌或微生物的侵蚀。 )安装在易发生火灾或爆炸的危险场所。 h)遭变强烈振动和冲出 i)安装在会使载流量和分断能力受到影响的地方,例如安装在机器中或嵌入墙内。 为解决电和辐射干扰而采取的适当撒施。 k)可以在不同的安装条件下使用母线干线系统,制造商应给出相应的安装系数(K2)(如果有),
以确定系统的允许电流。 注:如果适用,系统的允许电流I=KjKzlh。其中K是额定系数(35C时K=1)。 1)在某些安装条件下,可能需要了解母线干线周围的工频磁场强度(例如:高速数据网站、辐射
设备、工作站监控器等)。
4.2安装条件 4.2.1过电压类别(安装类别)
过电压类别符合GB7251.1一2005的规定,可定为过电压类别I或过电压类别IV,制造商应在使用说明书中给出。 4.2.2安装方法
母线槽应根据制造商的说明书进行安装。 4.3额定参数 4.3.1额定电流
母线槽的额定电流值应按表1的标准值选取。
表1 额定电流值(方均根值)
单位为安
100 125 160 200 250 315 400 500 630
63 800 注:对超出以上电流值的情况,由制造商和用户协商确定。
2 000 2 500 3150 4 000 5 000 6 300
1 000
1 250
1 600
4.3.2额定工作电压
母线槽额定工作电压的优选值:380V(400V)、660V(690V)、1000V(1140V)。 4.3.3额定绝缘电压
母线槽的额定绝缘电压是与介电强度试验、电气间隙和爬电距离有关的电压值。除非另有规定:母线槽电路的额定工作电压不允许超过额定绝缘电压。 4.3.4额定频率
母线槽的额定频率为50Hz或60Hz. 4.3.5额定短时耐受电流(Iw)
母线槽的额定短时耐受电流是指在规定的试验条件下,母线槽电路能耐受的电流(方均根植),具体数值制造商应在产品技术条件中给出。 4.3.6额定峰值耐受电流(Ipk)
母线槽的额定峰值耐受电流是指在规定试验条件下,母线槽电路能耐受的电流峰值。其值为表2 中的额定短时耐受电流(方均根植)…与峰值系数.n.的乘积。 4.4结构要求 4.4.1般要求
母线槽应作为型式试验低压成套开关设备和控制设备进行设计。
3
JB/T 96622011
插接式母线槽和馈电式母线槽分别由各种母线槽单元组成。母线槽的结构必须安全可靠、操作方便、 维修容易,同时应由能承受规定的机械应力、电气应力及热应力的材料构成,应采用合适的防腐蚀材料或对材料进行合适的表面处理。
表2峰值系数(n)的标准值和相应的功率因数
额定短时耐受电流I.w(方均根值)
峰值系数 (n) 1.5 1.7 2.0 2.1 2.2
cos@ 0.7 0.5 0.3 340.252 0.2
kA 1w5 5
5
C
4.4.1.1机械负载
e.3
母线槽应能满足GB7251.2--2006中8.2.10~8.2.13的要求。 4.4.1.2母线干线厚元
母线干线单志的绩构是将中:插接式母线应根据需要设置 4.4.1.3母线槽的连接
)后,紧密排刻地装在外壳
福
连接母线檀单光所用的螺栓 4.4.1.4插接分接单元(插接 4.4.1.4.1插接式分接单元(插)
垫圈应 期具有 懿强度莉
钢或铜备金制品。
有以下儿种形式
粥
按用途
a)直接与电缆连接,不安装真 喜元件的 b)内装有断路器的插接箱: c)内装有力溶开寒的插接和 d)内部不带并闭元性,点装有熔断器的插接箱 e)内装其他电器元件(遥控开关、接触器、按钮、测量仪表等)。
不
4.4.1.4.2插接式分接巢元插接箱)的结构必须符合下列各项要求:
a)插接箱的插脚应在母线手线带电时能插拔,并使接地脚先接触后断开: 电气接触应可靠,带电部位不可露出,且摇拔容易,同时应保证插拔50次后仍能正常工作
b)插接箱操作机构应灵活、可; c)插接箱内所选电器元件均应符合客自的产品标准: d)插接箱内所有零部件的安装均应牢固、可靠; e)插接箱不得带负载插拔,必要时,可采用联锁机构,并应设有警示标志。
4.4.2材料 4.4.2.1外壳
母线槽外亮材料应选用能满足4.4.1要求的材料,外壳相互连接部件间可采用焊接、铆接和螺栓连接,但应保证电气连续性,外壳上所有紧固件应有防腐层,外壳表面应覆盖阻燃、无炫目及反光的涂层,涂层颜色应均匀一致、整洁、美观,不得有气泡、裂纹和流痕等缺陷。 4.4.2.2导体
母线槽的导体应符合以下要求: a)导体的材料应有足够的机械强度和载流能力; b)导体的材料应符合相应的产品标准的要求。
4
JB/T 9662-2011
4.4.2.3绝缘材料
母线槽的绝缘材料应符合以下规定: a)绝缘材料必须采用耐潮湿并具有足够机械强度和阻燃性能的材料; b)绝缘材料应具有不低于4.5.1要求的耐热性能; c)绝缘材料应具有足够的耐老化性能。
4.4.3外接导线端子
母线槽外接导线端子应符合GB7251.1—2005中7.1.3的要求。 4.4.4电气间隙和爬电距离
母线槽内不同极性的裸露带电导体之间以及它们与外壳之间的电气间隙和爬电距离应符合GB 7251.2—2006中7.1.2的规定。 4.4.5外壳防护等级
530
户内型应不低于GB4208—2008 规定的 IP40 的要求。 户外型应不低于GB4208- -2008规定的IP44的要求。 注:带有分接单光母线撸的防护等级,如果分接单元在移出后,不能保持规定的防护等级要求,需要由制造商与用
户间达成协议,以确保采用的措施能获得足够的防护。
福
4.4.6母线槽导体的相排列和标识
母线槽导体应有明显的和序标识,相序的顺致。外壳用作保携导体时应在接地
而具, 应与图样的标志
N
仕蔡也得
R2
标
4.5性能要求 4.5.1温耀
母线槽各部立的温升应满足表3的规是, 请按 5.1 2的规定进行
温限值
母线槽部位
男! K
用于连接外部绝缘象线的端产母线上的插接我触点及母线连接处可接触的外壳和覆板金属表面绝缘材料表面温升限值按材料的自身特性参数和谐多因素确定数但环得超过70K. 。对在正常工作情况下不需触及的外壳和没板,温升限值可以是
.70 70
控
30起 40
4.5.2触电防护措施 4.5.2.1直接接触的防护措施
母线槽直接接触的防护要求应符合GB7251.1--2005中7.4.2的规定。 4.5.2.2间接接触的防护
母线槽间接接触的防护要求应符合GB7251.1—-2005中7.4.3的规定。 4.5.2.3接地端子
母线干线单元应有接地端子,同时应有牢固的接地标志,接地端子应由导电良好的材料制成,并应有防魔措施,且安装在易于接线的地方。母线干线单元外壳上任一裸露导电部件与接地端子间的电阻应足够低,其电阻值应不大于0.12,以保证母线干线系统的安全运行。 4.5.3短路强度(承载短路电流的能力)
在额定参数(见表2)范围内,母线槽应耐受不超过额定短时耐受电流(Iew)和额定峰值耐受电流(1)时产生的热应力和电动应力。短时耐受电流的数值应由制造商在产品技术文件中规定。
