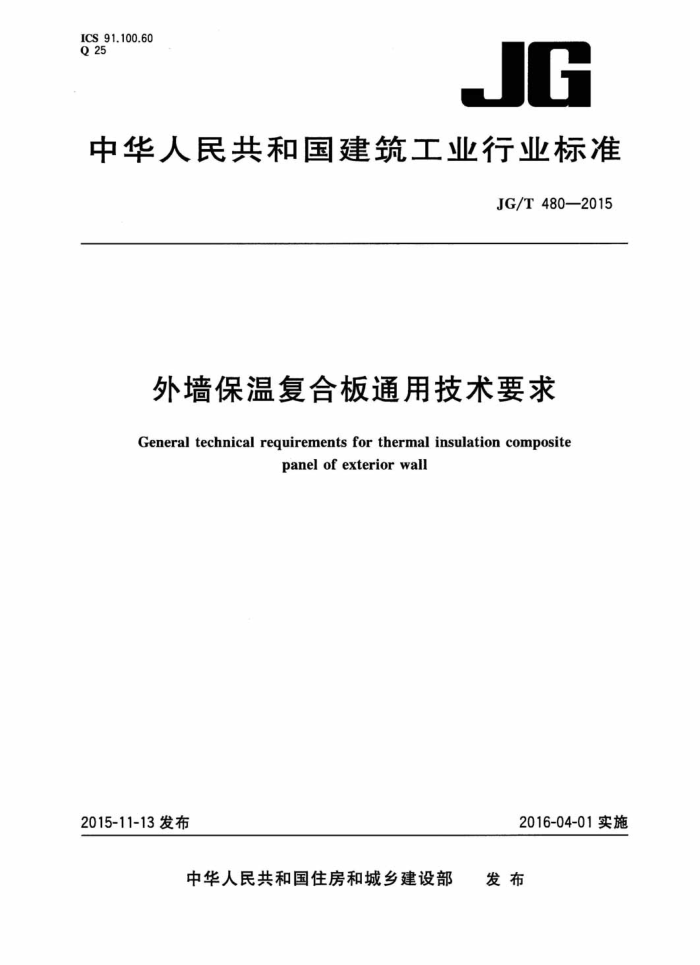

ICS 91.100.60 Q 25
JG
中华人民共和国建筑工业行业标准
JG/T480—2015
外墙保温复合板通用技术要求
General technical requirementsfor thermal insulation composite
panelof exteriorwall
2016-04-01实施
2015-11-13发布
中华人民共和国住房和城乡建设部 发布 JG/T480—2015
目 次
前言 1范围 2规范性引用文件 3术语和定义 4 分类
...
5一般要求 6外观和性能要求 7试验方法附录A（规范性附录） 有机保温材料主要性能附录B（规范性附录） 泡沫玻璃保温板主要性能附录C（规范性附录） 岩棉带主要性能
3
6
13
...
14
15 W. Xuet utu. co
JG/T480—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起章单位：中国建筑标准设计研究院有限公司。 本标准参加起草单位：中国建材检验认证集团股份有限公司、上海建科检验有限公司、杭州泰富龙
新型建筑材料有限公司、圣戈班石膏建材（上海）有限公司、四川科文建材科技有限公司、北京振利节能环保科技股份有限公司、北京索利特新型建筑材料有限公司、北京建筑技术发展有限公司、江苏德一新型建筑材料科技有限公司、江苏尼高科技有限公司、江苏威尔达保温复合装饰板有限公司、昆山长绿环保建材有限公司、盛德罗宝节能材料科技股份有限公司、宁波泰升建设工程有限公司、青岛科瑞新型环保材料有限公司、上海华峰普恩聚氨有限公司、山东圣泉化工股份有限公司、四川铁科新型建材有限公司、无锡高科超薄石材有限公司、无锡捷阳节能科技股份有限公司、厦门固克涂料集团有限公司、亚士创能科技（上海）股份有限公司、宜兴雅鑫图装饰材料有限公司、营口沃飞斯节能科技有限公司、江振申绝热科技有限公司、上海爱迪技术发展有限公司、上海江蓝实业有限公司、上海朗诗建筑科技有限公司、北京九天龙建筑石材工程有限公司、宁波红杉高新板业有限公司、陕西精艺氟碳保温有限公司、广东蒙娜丽莎新型材料集团有限公司、上海璞纷新材料科技有限公司、江苏坚雅节能建材有限公司、河北德森建材科技股份有限公司、浙江新瑞铭装饰材料有限公司、北京仁创建筑科技有限公司、山东隆和节能科技有限公司、山东巴夫利化学建材有限公司、赤峰恒裕型钢有限公司。
本标准主要起草人：曹彬、陆兴、宋晓辉、魏素巍、徐颗、朱国亮、柳建峰、陈隽、黄振利、李月英、 罗淑湘、谭建新、马德功、张建琼、庄继昌、马刚、冯品品、董士文、唐志勇、邓刚、徐松、苏窄斌、季长兴、 骆波、朱国民、孙先海、杨毅强、杨振宇、美敬红、黄小斌、余春冠、张晓丹、徐铭、陈栋梁、王瑞森、江树辉、 蒋善江、冶金波、杨仟厦、赵啸林、颜建国、王志敏、许世平、蒋虎、张丽、王振隆、吴理侃、吴忠。
I JG/T480—2015
外墙保温复合板通用技术要求
1范围
本标准规定了外墙保温复合板的术语和定义、分类、一般要求、要求和试验方法。 本标准适用于以混凝土或砌体为基层墙体的民用建筑外墙保温工程用复合板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T308.1一2013滚动轴承球第1部分：钢球 GB/T3190变形铝及铝合金化学成分 GB/T3880.2—2012（一般工业用铝及铝合金板、带材 第2部分：力学性能 GB/T3880.3一2012一般工业用铝及铝合金板、带材第3部分：尺寸偏差 GB/T8170--2008 数值修约规则与极限数值的表示和判定 GB/T9775 纸面石膏板 GB/T10294 绝热材料稳态热阻及有关特性的测定 防护热板法 GB/T10295 绝热材料稳态热阻及有关特性的测定热流计法 GB/T13475 绝热稳态传热性质的测定标定和防护热箱法 GB/T17146—1997 建筑材料水蒸气透过性能试验方法 GB/T17748 建筑幕墙用铝塑复合板 GB/T18601 天然花岗石建筑板材 GB/T19766 天然大理石建筑板材 GB/T23266 陶瓷板 GB/T23452 天然砂岩建筑板材 GB/T23453 天然石灰石建筑板材 GB/T30593 外墙内保温复合板系统 GB50016 建筑设计防火规范 GB50325 民用建筑工程室内环境污染控制规范 JC/T412.1一2006纤维水泥平板第1部分：无石棉纤维水泥平板 JC/T564.1一2008纤维增强硅酸钙板第1部分：无石棉硅酸钙板 JGJ144 4外墙外保温工程技术规程 JG/T73 ：不锈钢建筑型材 JG/T287 保温装饰板外墙外保温系统材料 JG/T378 冷轧高强度建筑结构用薄钢板 JG/T396 外墙用非承重纤维增强水泥板 JG/T429 外墙外保温系统耐候性试验方法
- JG/T480—2015
3术语和定义
下列术语和定义适用于本文件。
3.1
外墙保温复合板 thermal insulationcompositepanel 工厂预制成型用于外墙保温的板状制品。由面层、粘结层、保温层和按需设置的防火构造层、底衬、
连接构造等组成，简称保温复合板。 3.2
外墙外保温复合板 externalthermalinsulationcompositepanel 设置于外墙外侧的保温复合板，简称外保温复合板。
3.3
外墙内保温复合板 internal thermalinsulationcompositepanel 设置于外墙内侧的保温复合板，简称内保温复合板。
3.4
托架 supportbracket 置于层间外保温复合板底部，一般沿墙通长设置的热镀铝锌（或热镀锌）钢板、不锈钢板或铝合金板
制品。 3.5
面层surfacelayer 面板和饰面层的总称。
3.6
防火构造层 fire structural layer 当面板与有机保温材料复合，不能满足GB50016对防火防护层厚度要求时而设置的不燃材料层。
3.7
底村bottomlining 在外墙保温复合板的内侧，起到平衡层间应力应变、改善与基层粘结性能、提高施工时火灾安全性
和储运时保护作用的板状或错状制品。
4分类
4.1 按设置于外墙基层的位置分：
a）外保温复合板； b）内保温复合板。
4.2按保温复合板的保温材料分为：
a) 模塑聚苯乙烯泡沫塑料； b) 挤塑聚苯乙烯泡沫塑料： c) 硬泡聚氨酯： d) 硬质酚醛泡沫塑料； e) 岩棉带； f) 泡沫玻璃； g) 其他保温材料。
4.3按保温复合板的面板材料分为： 2
