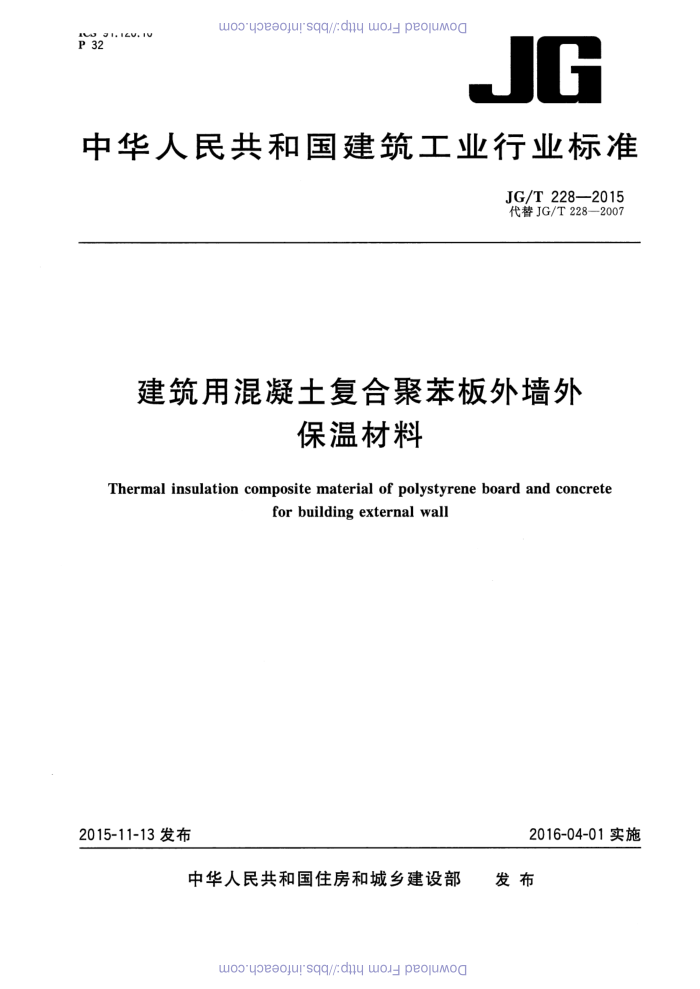

中华人民共和国建筑工业行业标准
JG/T 228—2015 代替JG/T228—2007
建筑用混凝土复合聚苯板外墙外
保温材料
Thermal insulation composite material of polystyrene board and concrete
for building external wall
2016-04-01实施
2015-11-13 发布
发布
中华人民共和国住房和城乡建设部
ooaoeoo oooo
JG/T 228—2015
目 次
前言范围
1
规范性引用文件
2 3 术语和定义 4. 5 一般要求 6 7
分类
:
性能和质量要求试验方法· 8检验规则 9产品交付文件： 10标志、包装、运输和贮存附录A（规范性附录）检验项目
10 22 23 23 25
oooo oeaoo
JG/T 228—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG/T228一2007《现浇混凝土复合膨胀聚苯板外墙外保温技术要求》。本标准与
JG/T228一2007相比，主要技术变化如下：
一增加了一般要求，对构造及部分组成材料与配件等进行了规定，在构造中增加了挤塑聚苯板
（见第5章）；一调整了系统性能指标（见6.1）：一增加了挤塑聚苯板的性能指标，调整了聚苯板允许偏差指标和钢丝网架聚苯板质量要求指标
（见6.2); 修改了轻质防火保温浆料的部分性能指标（见6.3）；修改了聚苯板界面砂浆的性能指标（见6.4)；增加了产品交付文件的要求（见第9章）。
-
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准起草单位：北京振利节能环保科技股份有限公司、中国建筑标准设计研究院有限公司、公安
部天津消防研究所、中国建筑科学研究院、北京六建集团有限责任公司、北京建筑材料检验研究院有限公司、北京市建筑工程研究院建设工程质量司法鉴定中心、山东省建筑科学研究院、山东省建设发展研究院、辽宁绥四建设工程集团有限公司、中铁十五局集团临沂置业有限公司、内蒙古建筑科学研究所有限责任公司。
本标准主要起草人：黄振利、林燕成、顾泰昌、张晓颖、张树君、季广其、朱春玲、于大海、左勇志、 张玉品、孙洪明、朱传晟、曹杨、何晓燕、陈丹林、刘亚坤、王洪飞、赵宝贵、钟雷、毛学墙、巴特尔、黄凯、 孙佳普、王川、高巍、朱青、左庆、陈志豪、钟圣军、许新、张立波。
本标准所代替标准的历次版本发布情况为： - -JG/T228—2007。
I
ooeo ooaooeoo
JG/T228—2015
建筑用混凝土复合聚苯板外墙外
保温材料
1范围
本标准规定了建筑用混凝土复合聚苯板外墙外保温材料，即现浇混凝土复合聚苯板外墙外保温系
统材料的术语和定义、分类、一般要求、要求、试验方法、检验规则、产品交付文件、标志、包装、运输和贮存。
本标准适用于民用建筑采用的现浇混凝土复合聚苯板外墙外保温系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T308.1滚动轴承球第1部分：钢球 GB/T1839钢产品镀锌层质量试验方法 GB/T3810.2陶瓷砖试验方法第2部分：尺寸和表面质量的检验 GB/T3810.3陶瓷砖试验方法第3部分：吸水率、显气孔率、表观相对密度和容重的测定 GB/T3810.12 陶瓷砖试验方法第12部分：抗冻性的测定 GB/T4100 陶瓷砖 GB/T 5480 矿物棉及其制品试验方法 GB/T5486—2008无机硬质绝热制品试验方法 GB/T 6342 泡沫塑料与橡胶线性尺寸的测定 GB/T 6343 泡沫塑料及橡胶表观密度的测定 GB/T7689.2 增强材料机织物试验方法第2部分：经、纬密度的测定 GB/T7689.5 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定 GB/T8170 数值修约规则与极限数值的表示和判定 GB8624 建筑材料及制品燃烧性能分级 GB/T8810 硬质泡沫塑料吸水率的测定 GB/T8811 硬质泡沫塑料尺寸稳定性试验方法 GB/T 8813 硬质泡沫塑料压缩性能的测定 GB/T9914.3 ：增强制品试验方法第3部分：单位面积质量的测定 GB/T10294 绝热材料稳态热阻及有关特性的测定防护热板法 GB/T10295 绝热材料稳态热阻及有关特性的测定 热流计法 GB/T 10299 保温材料增水性试验方法 GB/T16777—2008建筑防水涂料试验方法 GB/T17146—1997 建筑材料水蒸气透过性能试验方法 GB/T17671水泥胶砂强度检验方法（ISO法） GB/T25975—2010 建筑外墙外保温用岩棉制品 GB26540——2011 外墙外保温系统用钢丝网架模塑聚苯乙烯板 GB501781993 建筑气候区划标准
1
oooo ooaooeoo
JG/T228—2015
JC/T456陶瓷马赛克 JC/T547陶瓷墙地砖胶粘剂 JC/T907—2002混凝土界面处理剂 JC935—2004玻璃纤维工业用玻璃球 JC/T1004陶瓷墙地砖填缝剂 JG/T366外墙保温用锚栓 JG/T429外墙外保温系统耐候性试验方法 JGJ/T70一2009建筑砂浆基本性能试验方法标准 JGJ110建筑工程饰面砖粘结强度检验标准 QB/T3897镀锌电焊网
3术语和定义
下列术语和定义适用于本文件。
3.1
现浇混凝土复合聚苯板外墙外保温系统 external thermal insulation composite systems made of polystyrene board in cast-in-place concrete form
将聚苯板或钢丝网架聚苯板置于外模板内侧，混凝土现浇成型后与聚苯板或钢丝网架聚苯板结合
成一体，再在聚苯板或钢丝网架聚苯板外侧做轻质防火保温浆料找平层、抗裂砂浆复合玻纤网（面砖饰面也可采用热镀锌电焊网)抗裂层、饰面层形成的外墙外保温系统，也称外模内置聚苯板现浇混凝土外墙外保温系统，简称现浇混凝土聚苯板外保温系统。 3.2
聚苯板polystyreneboard 以聚苯乙烯树脂或其共聚物为主要成分的泡沫塑料板材，包括模塑聚苯板（EPS板）和挤塑聚苯板
（XPS板）。 3.3
钢丝网架聚苯板penetratingonesidedmetalnetworkpolystyreneboard 以单面钢丝网片和焊接其上的穿透聚苯板的斜插钢丝（又称腹丝）为骨架，以聚苯板为绝热材料构
成的网架板。 3.4
轻质防火保温浆料lightweightinsulatingmortarforfireproofing 由可再分散胶粉、无机胶凝材料、外加剂等制成的胶粉料与以聚苯颗粒等为轻骨料复合而成的保温
灰浆。 3.5
聚苯板界面砂浆interfacetreatingmortarforpolystyreneboard 用以改善聚苯板表面粘结性能的聚合物水泥砂浆，包括EPS板界面砂浆和XPS板界面砂浆。
3.6
抗裂砂浆anti-crackmortar 由高分子聚合物、水泥、砂为主要材料配制而成的具有良好抗变形能力和粘结性能的聚合物砂浆。
3.7
玻纤网glassfiber-mesh 表面经高分子材料涂覆处理的具有耐碱功能的玻璃纤维网格布。
3.8
热镀锌电焊网weldedwirefabriccoatedwithzino 低碳钢丝通过点焊加工成形后，浸人到熔融的锌液中，经热镀锌工艺处理后形成的方格网。
2
