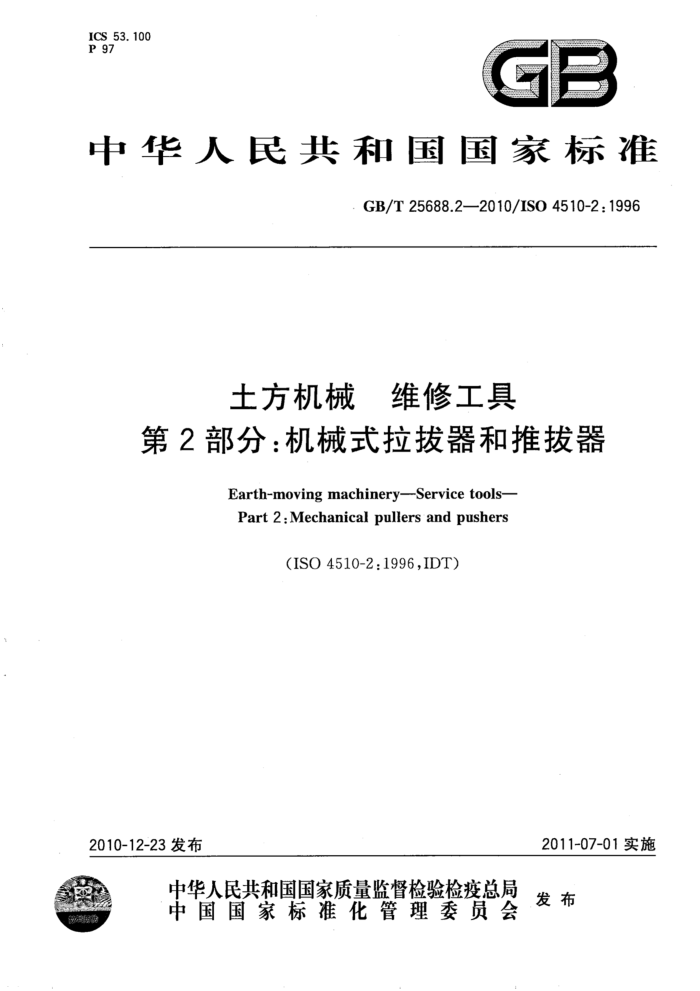

ICS 53.100 P 97
GP
中华人民共和国国家标准
GB/T25688.2—2010/IS04510-2:1996
土方机械 维修工具
第2部分：机械式拉拨拔器和推拔器
Earth-moving machinery--Servicetools- Part 2:Mechanical pullersand pushers
（ISO4510-2:1996,IDT)
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
EA GB/T25688.2-—2010/ISO4510-2:1996
前 創言
GB/T25688《土方机械维修工具》分为两个部分：
第1部分：通用维修和调整工具；第2部分：机械式拉拔器和推拔器。
本部分为GB/T25688的第2部分。 本部分等同采用ISO4510-2：1996《土方机械 维修工具 第2部分：机械式拉拔器和推拔器》（英
文版)。
本部分等同翻译ISO4510-2：1996。 为便于使用，本部分作了下列编辑性修改：
删除了国际标准前言；用小数点“”代替作为小数点的“，”；对ISO4510-2：1996中引用的国际标准，用已被采用为我国的标准代替对应的国际标准； -将“范围”中第3段参考性信息改为注的形式；增加了图题；调整了第5章的悬置段；一对图1进行了编辑性调整；本部分没有规定英制尺寸，只有在必要时，才可采用与公制尺寸等效的英制尺寸。
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会(SAC/TC334)归口。 本标准起草单位：天津工程机械研究院。 本标准主要起草人：段琳。
1 GB/T25688.2—2010/IS0 4510-2:1996
土方机械维修工具
第2部分：机械式拉拔器和推拔器
1范围
GB/T25688的本部分规定了修理用的机械式拉拔器、推拔器、卡爪和连接装置的类型、一般要求和主要公称尺寸。
本部分适用于拆卸GB/T8498定义的土方机械上的齿轮和轴承用的机械式拉拔器、推拔器、卡爪和连接装置。
注：制造商应考虑：
进行修理用的拉拔器和推拔器的用法（参见附录A中图A.1、图A.4和图A.5)； -从表1表4选择机器设计尺寸；一按GB/T25622在适当手册中规定的修理用工具类型。
2规范性引用文件
下列文件中的条款通过GB/T25688的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T8498土方机械.基本类型识别、术语和定义（GB/T8498一2008，ISO6165：2006，IDT） GB/T25622土方机械司机手册内容和格式（GB/T25622-2010，ISO6750：2005，IDT) GB/T25688.1土方机械维修工具第1部分：通用维修和调整工具（GB/T25688.1一2010，
ISO4510-1:1987,IDT)
3拉拔器/推拔器、卡爪和连接装置的类型 3.1 机械式拉拔器
机械式拉拔器类型见图1，可单独使用（参见图A.1)或与外部拉拔器卡爪（参见图A.2)结合进行拆卸操作。 GB/T25688.2—2010/IS04510-2:1996
顶推螺杆
O
D
顶推架
O
抓钩
类型1(双爪梁）
类型2（三爪梁）
类型3（双爪三爪复合梁）
a）顶推梁
双钧
单钩
b)抓钩
图1机械式拉拔器
3.2推拔器
推拔器见图2。推拔器可单独使用（参见图A.4)或与内、外拉拔器卡爪结合使用（参见图A.5和图 A.6)，进行齿轮、轴承、轴和其他压力装配零件的拆卸和安装操作。
顶推螺杆
拉拔器连接装置
品品号
图2推拔器 GB/T25688.2—2010/IS0 4510-2:1996
3.3拉拔器卡爪
内拉拔器卡爪[见图3a)可单独使用（参见图A.3)或与推拔器结合使用（参见图A.5），无破坏性地从盲孔拆卸轴承盖、油封、衬套和其他零件
在需拆卸的零件后没有夹爪操作空间处，外部拉拔器卡爪[见图3b)可与拉拔器（参见图A.2)或推拔器（参见图A.6)结合使用，拆卸轴承外圈和其他零件。
刃口
o0o 10i010
i
抓钩
DOE
i
a）内拉拔器卡爪
b）外拉拔器卡爪
图3拉拔器卡爪
3.4拉拔器内外螺纹连接装置
拉拔器连接装置（见图2和图4)用于推拔器支腿末端。
内螺纹
外螺纹
图4拉拔器内外螺纹连接装置
3.5阶梯连接装置
当对拉拔器螺杆施加过度压力时，阶梯连接装置（见图5)可用于防止轴中心线移位。连接装置也可用于拉拔器螺杆末端和空心轴之间（参见附录A中图A.2、图A.4和图A.6）。
图5阶梯连接装置
