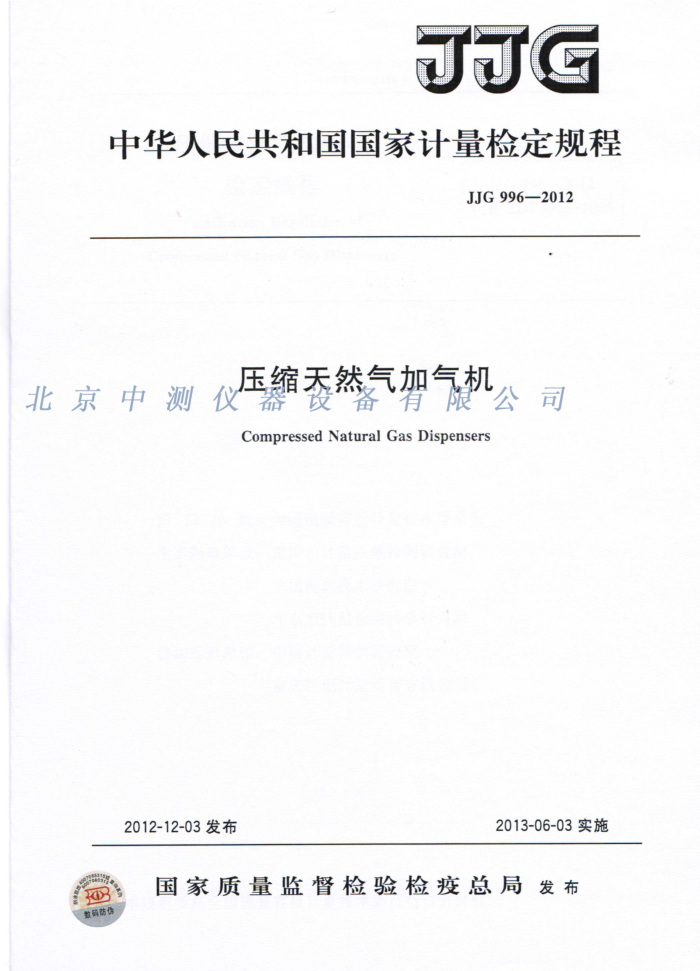

JJG
中华人民共和国国家计量检定规程
JJG996—2012
压缩天然气加气机
北京中测仪器设“备肴限公司
Compressed Natural Gas Dispensers
2012-12-03发布
2013-06-03实施
国家质量监督检验检疫总局发布
数码防伪 JJG996—2012
压缩天然气加气机
检定规程 Verification Regulation of
JJG996—2012 代替JJG996—2005
Compressed Natural Gas Dispensers
归口单位：全国流量容量计量技术委员会主要起草单位：重庆市计量质量检测研究院
北京中测仪愛播限公司
北京市计量检测科学研究院
参加起草单位：中国计量科学研究院
重庆巨创计量设备有限公司
本规程委托全国流量容量计量技术委员会负责解释 JJG9962012
目 髪录
(Ⅲ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (8) (8) (9)
引言 1范围 2引用文件 3术语和计量单位·* 3.1术语. 3.2计量单位 4概述· 4.1构造.. 4.2原理 5计量性能要求. 5.1最大允许误差 5.2重复推 5.3付费金额误差 6通用技术要求 6.1外观及随机文件 6.2功能设置 6.3密封性· 6.4限压保护.. 7计量器具控制· 7.1检定条件· 7.2检定项目和方法 7.3检定结果的处理…· 7.4检定周期附录A质量法气体流量标准装置附录B标准表法气体流量标准装置附录C 不带限压保护功能的加气机附录D 检定证书/检定结果通知书的内页信息及格式
.
-
·
-.
(11) (12) (13)
I JJG996—2012
引言
本规程是以国家标准GB/T19237一2003《汽车用压缩天然气加气机》以及国际法制计量组织（OIML）的国际建议R139：2007（E）《车用压缩气体燃料测量系统》 （Compressedgaseousfuelmeasuringsystemsforvehicles）为技术依据，结合我国加气机的行业现状，对JJG996一2005《压缩天然气加气机》进行修订的。在主要的技术指标上与国际建议、国家标准等效。
与JG996一2005相比，本规程除编辑性修改外，主要技术变化如下：
修改了规程的适用范围；一删除了原规程中附录A“型式评价项目及试验方法”，型式评价大纲作为国家
增加了大、中、小流量加气机术语， 限公司
技术规范另行制定；
一修改了计量器具铭牌标识，加最小被测量内容；修改了带限压保护功能剂税的结构及工作原理；增加了不带限保我功能加气机的结构及工作原理；修改了限电煤护的压力范围；于检定用标准装置的技术指标；
修改了质量法气体流量标准装置中相关设备的参数；修改了计量准确度检定（流量区间、数据处理等）；修改了检定证书/检定结果通知书内页格式。 对于以体积显示的压缩天然气加气机，在本规程实施后1年内，须更改为以质量显
示的加气机。
Ⅲ JJG996—2012
压缩天然气加气机检定规程
1范围
本规程适用于压缩天然气加气机（以下简称加气机）的首次检定、后续检定和使用中检查。
2引用文件
GB18047车用压缩天然气 GB/T19236汽车用压缩天然气加气枪 GB/T19237汽车用压缩天然气加气机 GB50156汽车加油加气站设计与施工规范 OIMLR139：2007（E）车用压缩气体燃料测量系统 (Compressed gaseous fuel
限
measuring systems for vehicles)
凡是注日期的引用文件，仅注日期的版适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适角子体本规程。 3术语和计量单位 3.1术语 3.1.1压缩天然气加气机 compressednaturalgas(CNG)dispenser
中测仪器设
为储气容器充装压缩天然气，并带有计量和计价等装置的专用设备。它包括了质量流量计、电子计控器、快速切断阀、加气枪等。 3.1.2电子计控器electroniccomputer
加气机的计算和控制装置。可接收流量计传输来的流量信号和限压传感器传输来的压力信号，并按设定和预置的加气机参数进行运算和处理；可进行数据的传送和显示操作，并自动判断和控制气体的流动。
注：电子计控器实现的功能主要有示值指示功能、回零功能、调整功能、付费金额指示功能等。 3.1.3调整装置adjustmentdevice
用于调整加气机示值误差，保证示值误差在最大允许误差之内的装置。 3.1.4辅助装置ancillarydevice
用以实现加气机特殊功能的装置。 注：辅助装置可以实现的功能主要有预置功能、打印功能或IC卡预付费功能等。
3.1.5附加装置additionaldevice
用以保证加气机正确测量操作或简化测量操作及安全操作的辅助装置以外的装置。 注：附加装置主要有加气枪、高压软管、拉断阀、快速切断阀或限压传感器等。
3.1.6加气枪dispensernozzle
用来充装或泄放压缩天然气，且符合GB/T19236要求的手工操作专用工具。
1 JJG996—2012
3.1.7拉断阀breakawaycouplingvalve
在一定外力作用下能够自动断开，且断开后的两节端头均具有自密封功能的安全装置。该装置安装在加气机高压软管上，是防止软管被拉断而发生泄漏事故的专用保护装置。 3.1.8快速切断阀shut-offvalve
加气机上的保护装置，紧急情况下能够通过人工操作快速切断加气过程。从全开至全关，阀门的手柄转动小于一圈。
注：快速切断阀一般设在加气机的明显位置。 3.1.9限压传感器presslimitedsensor
用于监控充装到储气容器的压力。当储气容器压力达到限制压力时，加气机应能自
动停止加气。 3.1.10o小流量加气机lowcapacitydispenser
最大流量不大于30kg/min的加气机。 3.1.11流量加气机mediumcapacitydispenser
限公司
最大流量大于30kg/min，且不大于70/的加气机。 3.1.12大流量加气机highcapacitdisjenser
最大流量大于70kg/min的如气机。 3.1.13最小被测量minimmeasuredamount
一次加气过程中，同以满足加气机计量性能要求的最小加气量。 3.1.14最小付费变量minimumpayerdeviation
加气机最小质量变量相对应的应付金额。 3.2计量单位 3.2.1质量：千克，符号kg。 3.2.2流量：千克每分，符号kg/min。 3.2.3压力：兆帕，符号MPa。
4概述
4.1构造
加气机是由质量流量计、电子计控器、快速切断阀、加气枪等主要部分组成的一个完整的压缩天然气累积量测量系统。 4.2原理 4.2.1带限压保护功能加气机的工作原理如图1所示。
气源中的压缩天然气进入加气机后，经过进气阀、气体过滤器、电磁阀，进人质量流量计进行计量，然后经过快速切断阀、拉断阀（如果适用）、高压软管和加气枪注入储气容器，完成加气工作。电子计控器自动控制加气过程，并根据流量计输出的流量信号和限压传感器输出的压力信号等进行运算、显示和控制电磁阀。 4.2.2对于不带限压保护功能的加气机，其适用范围及工作原理见附录C。 2 JJG996—2012
限压传感器
电子计控器
电磁阀 R
质量流量计
快速切断阀
拉断阀
气体过滤器
高压软管
进气阀
加气枪
气源
储气容器
图1带限压保护功能加气机的工作原理图
注：小流量加气机必须配备拉断阀。
5计量性能要求 5.1最大允许误差
有有限公司司
5.2重复性
测仪
加气机的测量重复性应不超过0.5%。
5.3付费金额误差
加气机显示的付费金额与计算的付费金额（单价和示值的乘积）之差的绝对值，不应超过加气机的最小付费变量。 6 通用技术要求 6.1外观及随机文件 6.1.1外观
加气机各连接部分不得有起皮、脱落、锈蚀等现象。 6.1.2铭牌与标识
a）加气机应有相应的铭牌，铭牌应注明制造厂名、产品名称、型号规格、制造计量器具许可证标志及编号、制造日期、出厂编号、最小被测量、流量范围、最大允许误差、最大工作压力、电源电压、适用环境温度范围、防爆等级和防爆合格证编号。
b）对于两枪及以上的加气机，应标注加气枪的编号。 6.1.3随机文件
加气机应有使用说明书，并应有技术要求和使用条件。 6.2功能设置 6.2.1质量流量计
a）加气机所用的质量流量计应铭牌清晰、标识齐全，计量准确度等级应不低于 0.5级，流量范围、温度范围、压力范围、使用介质等应符合加气机使用要求。
3 JJG996—2012
b）加气机中质量流量计的下游不能附加旁通管路。 6.2.2示值指示功能
a）加气机应具有示值指示功能，示值读数应正确、易读、清晰。加气机的最小质量变量应表达成1×10”、2×10或5×10”的形式，其中n是正整数、负整数或零。
注：小流量加气机的最小质量变量应不超过0.01kg。 b）当有2个及以上的示值显示时，各示值显示应一致。必须在加气期间连续显示
示值。 6.2.3回零功能
加气机应具有示值回零的装置。加气期间，示值应不能回零。 6.2.4调整功能
a）加气机应配备计量误差调整装置。对能改变计量性能的相关参数，应有保护功能（如机械封印、电子封印）。
1
司
b）在涉及计量调整或关键部位应配置带机械封印的防护装罩，如质量流量计、电
限
子计控器、流量系数调整键盘接口处等。
. 电子封即更改记录应保存至少7年，且无法型腺有的货币单位或符号应清楚地显示在价格附近布
6.2.5付费金额指示功能
没备
a）加气机应有付费金额指示功能。既可以显示单价，也可以显示支付价格。使用
b）单价应是可调整的，可以直准加气机键盘上调整，也可以通过外围设备进行调整。
长
c）付费金额指示装置的零和示值指示装置的回零应同步。 6.2.6预置功能
a）加气机可以通过预置功能设置预置量。在加气过程中，预置量可以保持不变，也可以逐步回零。
b）加气机应设有应急功能，必要时可以中断预置量的执行，停止加气。 6.2.7打印功能
人人
a）加气机根据需要可以配置票据打印功能。 b）打印的结果应与示值指示装置的显示结果一致。 c）当一台打印机与两台及以上加气机配用时，必须打印出相应加气机的识别标记。
6.3密封性
在（21～25）MPa压力下，加气机及附属装置各部件连接处，不允许有泄漏现象发生。保持压力5min后，压力降不超过0.2MPa。 6.4限压保护
对于带限压保护功能的加气机，当储气容器充装压力达到（19～20）MPa时，加气机应能自动停止加气。 7计量器具控制
7.1检定条件 4
