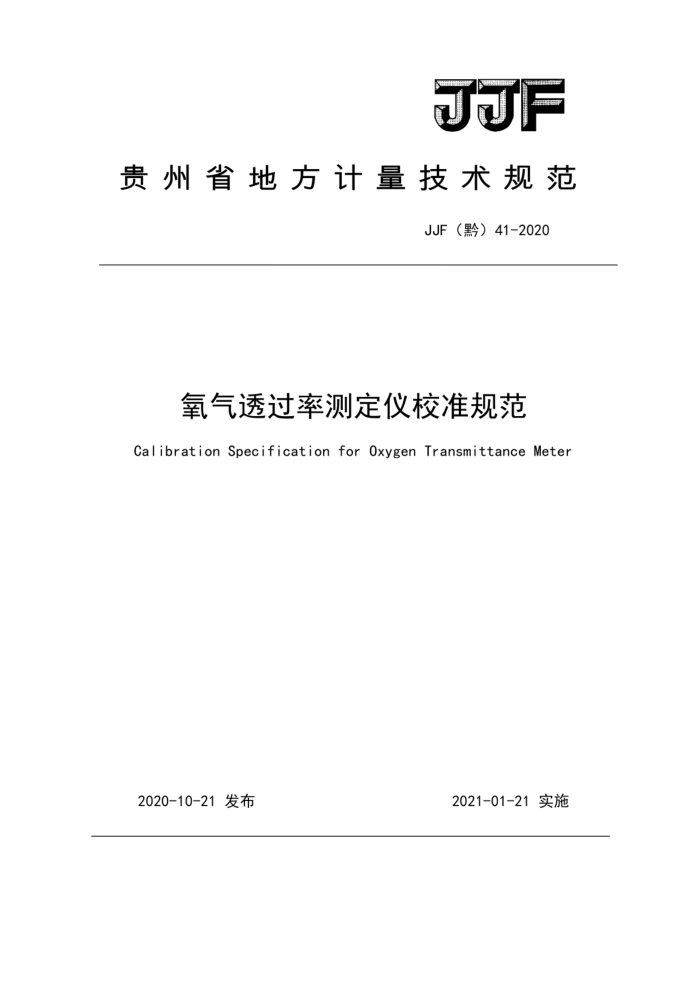

JF
贵州省地方计量技术规范
UF（黔）41-2020
氧气透过率测定仪校准规范 Calibration Specification for Oxygon Transmittanco Meter
2020-10-21 发布
2021-01-21 实施 JJF(黔）41—2020
氧气透过率测定仪校准规范 Calibration Specification for
JJF（黔）41—2020
Oxygen Transmittance Meter
归口单位：贵州省市场监督管理局主要起草单位：贵州省计量测试院参加起草单位：广州标际包装设备有限公司
贵州省食品药品检验所
贵州省产品质量检验检测院贵州益佰制药股份有限公司
本规范委托贵州省计量测试院负责解释 JJF（黔）41—2020
本规范主要起草人：
韩 晖（贵州省计量测试院）龙元平（贵州省计量测试院）吴昊 (贵州省计量测试院）
参加起草人：
邵德花（广州标际包装设备有限公司）
杨正奕（贵州省食品药品检验所）
杨继怡（贵州省产品质量检验检测院）吴涛 （贵州益佰制药股份有限公司） JJF（黔）41—2020
自 髪录
引言。 范围。
(II) (1) (1) (1) 6(1) (2) a (2) (2) 00 (2) (2) (2) (2) (3) co (3) (3) 00° (4) (5) (5) (5) (6) ° (7) 60 (9) 00 (11)
引用文件。 3 术语和计量单位 4 概述。
2
计量特性。 5.1 温度设定值示值误差 5.2 温度稳定性 5.3 气体透过率示值误差。 5.4 气体透过率重复性。 6 校准条件 6.1 环境条件。 6.2 校准用标准物质及设备 7 校准项目和校准方法 7。1 校准项耳 7. 2 校准方法 8 校准结果表达。 8.1 校准记录 8.2 校准结果的处理。 9 复校时间间隔附录A透过率示值误差测量结果的不确定度评定示例附录B氧气透过率测定仪校准原始记录格式。 附录C校准证书内页格式
5
c JJF(黔)4.1—2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》JJF1059.1-2012 《测量不确定度评定与表示》和JJF1001-2011《通用计量术语及定义》，并参考了GB/T19789《包装材料塑料薄膜和薄片氧气透过性试验库仑计检测法》 GB/T2918《塑料试样状态调节和试验的标准环境》进行编制。 JF（黔）41—2020
氧气透过率测定仪校准规范
1范围
本规范适用于库仑电量法原理等压法测试包装材料的氧气透过率测定仪（以下简称仪器）的校准。
2引用文件
本规范引用了下列文件： GB/T2918 塑料试样状态调节和试验的标准环境 GB/T19789包装材料塑料薄膜和薄片氧气透过性试验库仑计检测法凡是注日期的引用文件，仅注日期的版本适用于该规范：凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1稳态steady-state
当试样吸收的气体数量与透过试样的氧气数量达到平衡时的状态。 3.2氧气透过率oxygentransmissionrate
在试验条件下，在单位时间内透过单位面积试样的氧气数量。常用单位为 cm/(m-24h)。
4概述
仪器依据库仑电量法原理等压法测试，测试腔分上下两部分，薄膜固定在中间，高纯氧气在薄膜的上腔流动，高纯氮气在薄膜的下腔流动，氧分子透过薄膜扩散到另一侧的氮气中，被流动的氮气携带至传感器，通过对传感器测量到的氧气浓度进行分析，从而计算出氧气透过率结果来表示。原理图见图1。
1 JJF（黔）41—2020
?
①
5
?
?
1-氧气钢瓶；2-氮气钢瓶；3-上腔；4-下腔；5-试样；6-库伦计；7-记录仪。
图1氧气透过率测定仪原理图
5计量特性
5.1温度设定值示值误差
仪器腔体内温度设定值误差应不大于土1℃。
5.2温度稳定性
仪器腔体内温度稳定性应不大于1.5%。 5.3氧气透过率示值误差
氧气透过率示值误差应不大于土15cm/m·24h）。 5.4氧气透过率重复性
氧气透过率的重复性应在3%以内。 注：以上技术指标不用于合格性判定，仅供参考。
6校准条件
6.1环境条件 6.1.1供电电源：(220±22)V，(50±1)Hz。 2
