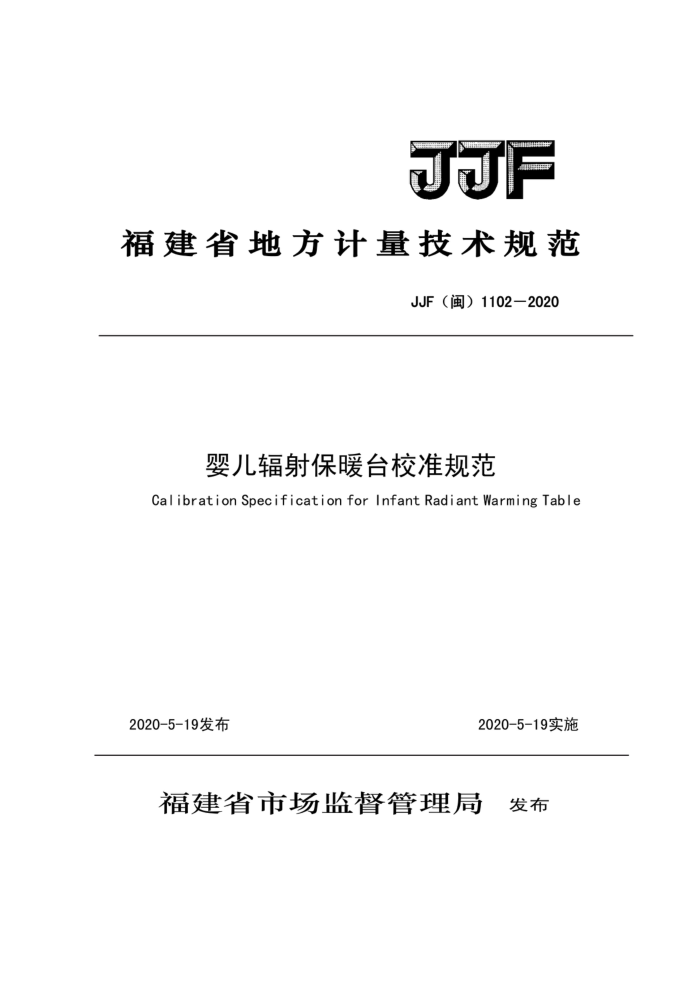

JJF
福建省地方计量技术规范
JJF（闽）1102—2020
婴儿辐射保暖台校准规范
Calibration Specificationfor Infant Radiant WarmingTable
2020-5-19发布
2020-5-19实施
福建省市场监督管理局 发布 JJF（闽）1102-2020
婴儿辐射保暖台校准规范
JJF（闽）1102—2020
CalibrationSpecificationforInfant Radiant WarmingTable
本规范经福建省市场监督管理局于2020年05月19日批准，并自2020年05月19日起实施。
归口单位：福建省市场监督管理局
主要起草单位：福建医科大学附属协和医院
参加起草单位：福建省计量科学研究院
本规范委托福建医科大学附属协和医院负责解释 JJF（闽）1102-2020
本规范主要起草人：
林为国（福建医科大学附属协和医院）林秀云（福建省计量科学研究院）
郑智美（福建医科大学附属协和医院）夏阳（福建省计量科学研究院）
参加起草人：
颜耀智（福建省计量科学研究院）
董旭（福建省计量科学研究院）
李杰（福建省计量科学研究院） JJF（闽）1102-2020
目 录
引 言 1 范围. 2 引用文件
(I) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (5) (5) (5) (5) (6) (6) (7) (7) (7) (7) (8) (9) (11) (12) (15) (17) (20) I
术语和计量单位 3.1术语. 3.2计量单位.
3
概述. 5 计量特性.. 5.1 温度示值误差. 5.2 温度均匀度. 5.3 控制温度误差. 5.4报警噪声. 6 校准条件. 6. 1 环境条件. 6.2 测量标准器及其他设备 7 校准方法. 7. 1 温度范围. 7. 2 肤温传感器 7. 3 温度测试环境要求. 7. 4 温度测试仪连接 7.5 温度示值误差. 7.6 温度均匀度 7. 7 控制温度误差. 7.8 报警噪声. 8 校准结果表达.. 9 复校时间间隔附录A 温度测试仪尺寸及技术要求示意图附录B 婴儿保暖辐射台校准记录格式.. 附录C 婴儿保暖辐射台校准证书正文内容及格式附录D 温度示值误差测量结果的不确定度评定示例. 附录E 噪声测量结果的不确定度评定示例附录F 温度均匀度的不确定度评定示例附录G 控制温度误差的不确定度评定示例
4.
， JJF（闽）1102-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1059.1-2012 《测量不确定度评定与表示》编制。
本规范的编制主要参考了YY0455-2011《医用电气设备和第2部分：婴儿辐射保暖台安全专用要求》和IEC60601.2.21：2015《医用电气设备第2-21部分：婴儿辐射保暖台安全专用要求》等技术资料。
本规范为首次发布。
II JJF（闽）1102-2020
婴儿辐射保暖台校准规范
1范围
本规范适用于婴儿辐射保暖台（以下简称辐射台）的温度、报警噪声声级的校准。
本规范不适用于婴儿培养箱。
引用文件
2
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 JJF1071-2010国家计量校准规范编写规则 GB9706.15-2008医用电气设备第1一1部分：安全通用要求 YY0455-2011医用电气设备第2部分：婴儿辐射保暖台安全专用要求 IEC60601.2.21：2015医用电气设备第2-21部分：婴儿辐射保暖台安全专
用要求
上述凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1控制温度 controltemperature
在温度控制台上设定辐射台温度显示值。 3.1.2肤温skintemperature
婴儿皮肤表面温度。 3.1.3恒温状态steadytemperaturecondition
在1小时的时间间隔内，辐射光源稳定，辐射台中点温度变化不超过土1℃的状态。 3.1.4婴儿控制方式babycontrolledmode
一种实现接近使用者设定温度值的运行方式。在这种运行方式中，功率输出
-
3 JJF（闽）1102-2020
随着婴儿的温度而自动变化。 3.1.5温度均匀度temperatureuniformity
在辐射台面的温度测量点1、2、3、4的平均温度和辐射台中心点M的平均温度之差，取最大值。 3.2计量单位 3.2.1温度：单位，摄氏度，℃ 3.2.2噪声：单位，分贝，dB
4概述
婴儿辐射保暖台是一种包括辐射热源在内的电功率装置，用电磁光谱红外范围的直接辐射能量来保持婴儿患者的热平衡，适用于新生儿的抢救、护理和儿科手术后治疗。在机械结构上，辐射加热器一般位于床铺的上方。
运行方式包括手动方式与婴儿控制方式。
5计量特性
5
5.1 温度示值误差
肤温显示平均值与M点测量平均值之差，不大于土0.8℃。 5. 2 2温度均匀度
不大于士2℃。 5.3控制温度误差
肤温显示平均值与控制温度（36℃）之差，不大于土1.0℃。 5.4报警噪声
1）在背景噪声低于测量声级10dB的环境下，辐射台床垫中心M点上方5cm
处测量，噪声<80dB的A计权声压级。
2）距辐射台前部温度控制器3m、离地面高度为1.5m处，噪声≥65dB的A计
权声压级。
注：以上指标不是用于合格性判别，仅供参考。
6 校准条件
