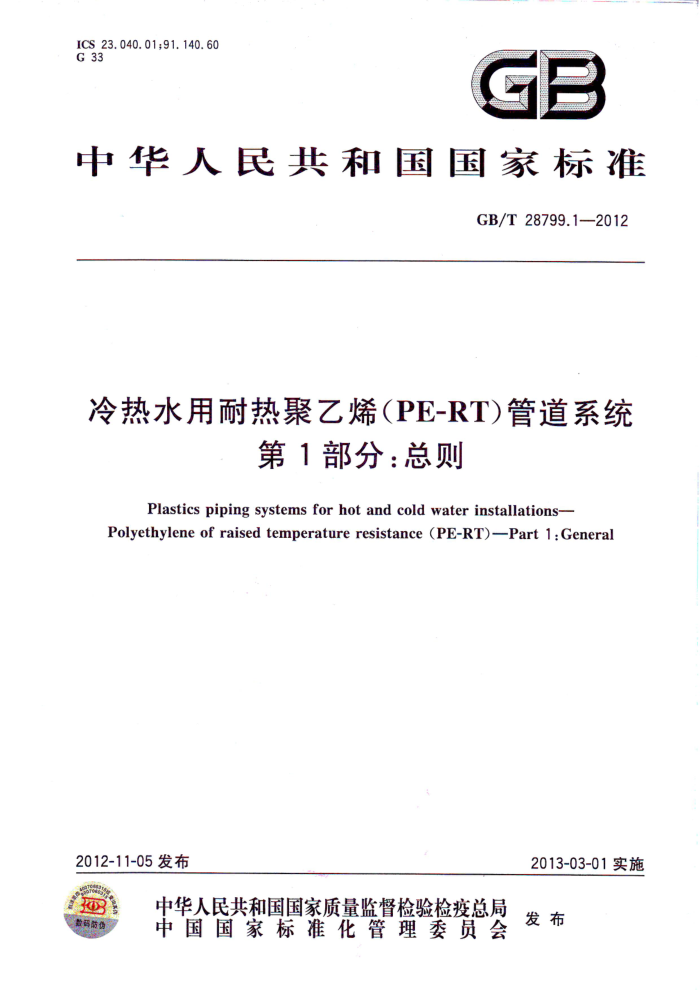

ICS 23.040.01;91.140.60 G 33
G8
-
中华人民共和国国家标准
GB/T 28799.1—2012
冷热水用耐热聚乙烯(PE-RT)管道系统
第1部分：总则
Plastics piping systems for hot and cold water installations- Polyethylene of raised temperature resistance (PE-RT)-Part 1:General
2013-03-01实施
2012-11-05发布
3 美数尚防份
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 28799.1—2012
前 言
GB/T28799《冷热水用耐热聚乙烯(PE-RT)管道系统》分为三部分： -第1部分：总则； -第2部分：管材；
第3部分：管件。 本部分为GB/T28799的第1部分。 本部分按照GB/T1.1-2009给出的规则起草，本部分的制定参考了国际标准ISO22391-1：2007《冷热水用耐热聚乙烯（PE-RT)管道系统 第1
部分：总则》和奥地利国家标准ONORMB5159：2004《冷热水用耐热聚乙烯（PE-RT)管道系统》，紧密跟踪标准的制定工作进展和管道原材料的最新发展，并结合了我国耐热聚乙烯管道生产使用实际。
请注意本文件的某些内容有可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国轻工业联合会提出。 本部分由全国塑料制品标准化技术委员会（SAC/TC48）归口。 本部分起草单位：上海乔治费歇尔管路系统有限公司、上海白蝶管业科技股份有限公司、成都川路
塑胶集团有限公司、顾地科技股份有限公司。
本部分主要起草人：柯锦玲、邱强、陶杰、付志敏、赵启辉。 GB/T 28799.1—2012
冷热水用耐热聚乙烯（PE-RT)管道系统
第1部分：总则
1范围
GB/T28799的本部分规定了冷热水用耐热聚乙烯（PE-RT)管道系统的术语和定义、符号和缩略语、使用条件级别、材料和卫生要求。
本部分适用于用PE-RTI型和PE-RTⅡ型材料生产的管道系统。 本部分与GB/T28799.2、GB/T28799.3配合使用，适用于建筑冷热水管道系统，包括民用与工业
建筑冷热水、饮用水和采暖系统等。
本部分不适用于灭火系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
流体输送用热塑性塑料管材耐内压试验方法（ISO1167)
GB/T 6111 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T18252 塑料管道系统用外推法确定热塑性塑料材料以管材形式的长期静液压强度
(ISO 9080)
GB/T18991 冷热水系统用热塑性塑料管材和管件（ISO10508) GB/T 19278 热塑性塑料管材、管件及阀门通用术语及其定义 GB/T28799.2一2012冷热水用耐热聚乙烯(PE-RT)管路系统第2部分：管材 GB/T28799.3-2012冷热水用耐热聚乙烯(PE-RT)管路系统第3部分：管件
3术语和定义、符号和缩略语
3.1术语和定义
GB/T19278--2003界定的以及下列术语和定义适用于本文件。 3.1.1几何尺寸相关术语和定义 3.1.1.1
公称外径nominaloutsidediameter da 管材或管件插口外径的规定数值，单位为mm。
3.1.1.2
任一点外径 outsidediameteratanypoint de 通过管材任一点横断面测量的外径，单位为mm。 注：采用分度值不大于0.05mm的量具测量，读数精确到0.1mm，小数点后第二位非零数字进位。
1 GB/T28799.1—2012
3.1.1.3
平均外径 meanoutsidediameter dem 管材或管件插口端任一横断面外圆周长除以3.142（圆周率），并向大圆整到0.1mm得到的值。
3.1.1.4
最小平均外径 minimummeanoutsidediameter d em. mle 平均外径的最小允许值。
3.1.1.5
最大平均外径 maximum mean outsidediameter d em, max 平均外径的最大允许
3.1.1.6
承口的平均内径 mean inside diameter of socket dsm 承口规定部位（中部）的 平均内径，单位mm。
3.1.1.7
不圆度 ut-of roundness ovality 在管材或管件的管状部位
外径测 之寿 成最大和最小内孔测量值
线面
1
之差。 3.1.1.8
公称壁厚 nominal wall en 管材壁厚的规定值，等于最小充许壁厚。
3. 1.1.9
任一点壁厚 wall thickness at any point e 管材或管件圆周上任一点的壁厚，单位为mm。
3.1.1.10
最小壁厚 minimumwallthickness Emin 管材或管件圆周上任一点壁厚的最小允许值，单位为mm。
3.1.1.11
最大壁厚 maximumwallthickness emax 管材或管件圆周上任一点壁厚的最大允许值，单位为mm。
3.1.1.12
管件的主体壁厚 wall thickness of thefittingmainbody 管件独立承受管道系统中静液压应力的任一点的壁厚。
3.1.1.13
管系列pipeseries S 与公称外径和公称壁厚有关的无量纲数值，可用于指导管材规格的选用。S值可由式（1)计算，并 2 GB/T28799.1—2012
按一定规则圆整：
S=/p
(1 )
式中：
诱导应力，管材圆周方向的应力或管材/管件材料的设计应力；
O
p- 一管材内压。 3.1.2，使用条件相关的术语和定义 3.1.2.1
设计压力 designpressure Po 管道系统压力的设计值，单位为兆帕（MPa）。
3.1.2.2
最大允许工作压力 maximumallowableoperatingpressure PpMS 管道系统中允许连续使用的流体最大工作压力。
3.1.2.3
静液压应力 Hydrostatic stress 6 以水为介质，当管材承受内压时，管壁内的环应力，用式(2)近似计算，单位为MPa。
(dem - emin)
力
(2)
2emin
式中：力 …-管道所受内压，单位为兆帕（MPa)； dem 管材的平均外径，单位为毫米（mm）； Emin " -管材的最小壁厚，单位为毫米（mm）。
3.1.2.4
设计温度designtemperature T, 水输送系统温度的设计值，单位为℃。
3.1.2.5
最高设计温度 maximum design temperature Tmax 仅在短期内出现的，可以接受的最高温度。
3.1.2.6
故障温度 malfunctiontemperature Tmal 管道系统超出控制极限时出现的最高温度，单位为℃
3.1.2.7
冷水温度 coldwatertemperature Teod 输送冷水的温度，单位为℃，最高为25℃，设计值为20℃。
3.1.2.8
采暖系统用的处理水treatedwaterforheating 对采暖系统无害的含添加剂的采暖用水。
3
