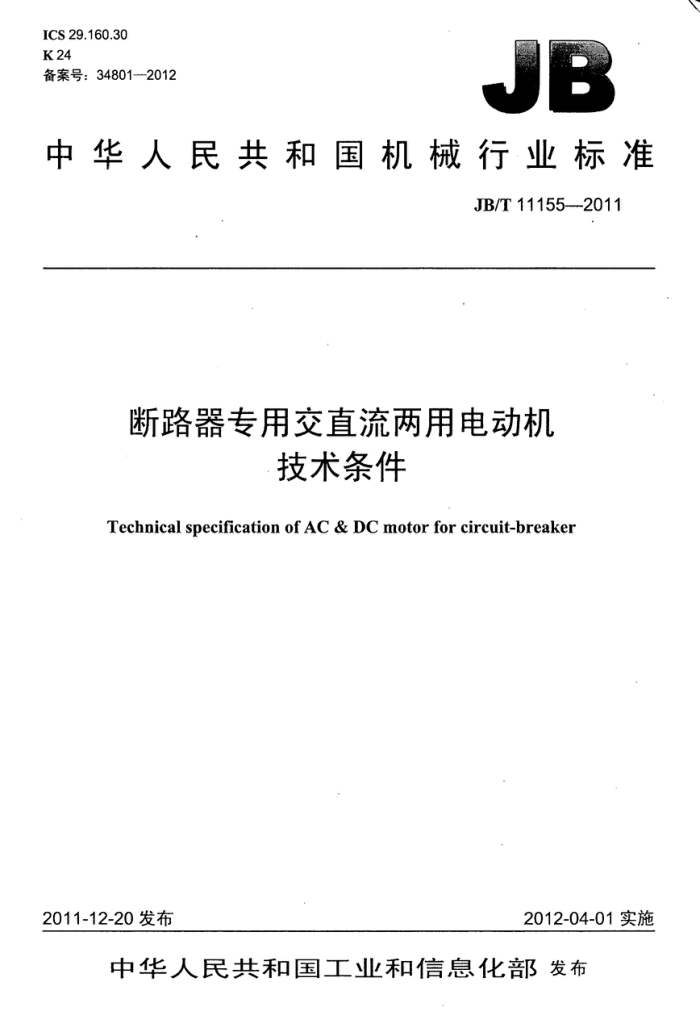

ICS 29.160.30 K 24 备案号：34801-2012
中华人民共和国机械行业标准
JB/T11155--2011
断路器专用交直流两用电动机
技术条件
Technical specification of AC & DC motor for circuit-breaker
2012-04-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 JB/T11155-2011
目 次
前言
. III
范围 2规范性引用文件， 3 型号、基本参数. 4技术要求 5 试验方法. 6 检验规则. 7 标志、包装、运输和贮存表1 额定电压代号的规定表2 额定输出功率代号的规定表3 堵转转矩对额定转矩的比值表4 堵转电流的限值表5 噪声最大允许值. 表6 工作期限规定.. 表7 跌落高度的规定表 8 型式检验项目. 表9 二次抽样方案
1
FFEE
0.0.......
S
6
8
6
7 JB/T 11155—2011
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：广州电器科学研究院。 本标准参加起草单位：中国电器科学研究院、无锡市凯旋电机有限公司、无锡市产品质量监督检验
所、江门市东申大电机有限公司、横店集团联宜电机有限公司、广州威凯检测技术研究院。
本标准主要起草人：吴展、徐磊、顾方明、薛宇、伍云山、刘学岭、许晓华、叶建雄、罗军波。 本标准为首次发布。
I JB/T11155-2011
断路器专用交直流两用电动机技术条件
1范围
本标准规定了断路器专用交直流两用电动机的型号、基本参数和尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。
本标准适用于低压及中、高压断路器专用的HDZ系列交流、直流和交直流两用电动机（以下简称电动机），该电动机带有减速机构，可直接驱动断路器操作（动）机构或弹簧操作（动）机构的储能装置，供远距离控制之用。考虑到有一部分断路器采用永磁直流电动机作为驱动源，其原理与交直流两用电动机在直流使用时相同，可参照执行本标准。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T1993--1993旋转电机冷却方法 GB/T2423.4--2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+
12h循环）
GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4857.5包装运输包装件跌落试验方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T5171-2002小功率电动机通用技术条件 GB/T8128--2008单相串励电动机试验方法 GB/T10069.1旋转电机噪声测定方法及限值 直第1部分：旋转电机噪声测定方法 GB12350—2009小功率电动机的安全要求 GB/T12351-2008热带型旋转电机环境技术条件 GB/T12665电机在-一般环境条件下使用的湿热试验要求 GB/T22719.2一2008交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型号、基本参数 3.1型号
电动机型号的规定，由下列代号组成，并按下列顺序排列。
D 口 口 口
HDZ
-
尾缀代号（见3.3）额定输出转速代号（见3.2.7）额定输出功率代号（见表2）额定电压代号（见表1）产品代号：断路器专用电动机
3.2基本参数 3.2.1电动机的外壳防护等级按GB/T4942.1--2006中规定的IP00或IP20
1 JB/T11155—2011
3.2.2 电动机的冷却方式按GB/T1993—1993中规定的IC00或IC01。 3.2.3 电动机是以短时工作制（S2）为基准的短时定额，短时定额的时限为1min。 3.2.4电动机的额定电压等级（单位为V）为：直流24、48、60、110、220；交流24、48、60、110、 220、380、440，其代号按表1的规定。
表1额定电压代号的规定
单位为伏 44
O
代号电压值 AC/DCa 24 AC/DCa 48 AC/DCa60AC/DCa110AC/DCa220 AC380 AC 440 表示交直流两用。 3.2.5 电动机的交流电源额定频率为50Hz，可生产60Hz电动机，需要时可向制造厂提出。 3.2.6电动机的优选额定输出功率等级（单位为W）为20、30、50、70、80、90、110、120、140、 150、170、200、230、250、300、380、400、450、500、600、750、900；其代号以功率值的1/10表示，具体按表2的规定。
06
04
11
22
38
单位为瓦
表2额定输出功率代号的规定功率值
代号 02 03 05 07 08 09 11 12 14
代号 20 23 25 30 38 40 45 50 60 75 90
功率值
20 30 50 70 80 90 110 120 140 150 170
200 230 250 300 380 400 450 500 600 750 900
15 17
3.2.7电动机的输出轴优选额定输出转速（单位为r/min）为4000、6000、8000、12.000、15000、18000、 22000；通过减速机构减速的，其输出轴的优选额定输出转速（单位为r/min）为6、10、15、18、25、30、 40、60、100、200、250、300、500、750、1000、2000；其代号以额定输出转速值的1/100表示。
示例1：用“80”表示8000r/min。 示例2：用“0.10”表示10r/min。
3.3尾缀代号
电动机的尾缀代号用1个或2个英文字母（必要时可加阿拉伯数字）来表示安装尺寸或连接方式的差异，其命名及含义由制造厂自行规定，各电动机的安装尺寸及外形尺寸应在相应的产品说明书中描述。 4技术要求 4.1电动机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2电动机在下列环境条件下应能正常工作：
a）一般环境条件
1）海拔不超过1000m； 2）环境空气温度随配套主机运行温度变化而变化，但最高温度不超过40℃； 3）环境最低温度不低于0℃；
2 JB/T11155-2011
4）最湿月月平均最高空气湿度为90%，同时该月平均最低温度不高于25℃。如电动机在低于
0℃的环境温度下使用时，电动机应专门设计。
b）湿热带环境条件
湿热带环境条件按GB/T12351--2008中表1的规定。
4.3 3电动机在海拔超过1000m条件下使用时，应按GB/T5171-~2002中6.4的规定修正温升限值。 4.4当电源电压在额定电压的85%110%范围内变化时，电动机应能带动断路器L操作（动）机构可靠动作。 4.5在额定电压、额定频率下，电动机空载运行，其空载电流、空载损耗应符合技术协议。 4.6在额定电压和额定频率下，电动机的堵转转矩与额定转矩之比应不小于表3的规定。对于带减速机构、输出转速低于750r/min的电动机，应去除减速机构后进行测试。
表3堵转转矩对额定转矩的比值
转速r/min 8000~12000 堵转转矩/额定转矩
额定功率（PN）
750~2000
4 000~6000
15000~18000
>18 000
W 20≤PN≤90 90≤P≤230 230≤PN<450 450≤P≤900 4.7在额定电压下，电动机堵转电流应不大于表4的规定。
1.8 1.8 2 2.5
2 2.5 2.5 3
3 3 3 4
4/ 4 4 5
4 4 4.5 5
表4堵转电流的限值
电动机额定电压 V AC 60 AC 110 AC 220 AC 380 AC 440
额定功率
AC 48
AC 24
W 20,30 50 70 80, 90 110,120 140,150 170 200,230 250 300 380,400 450 500 600 750 900 注：直流运行时，允许堵转电流限值较表4规定增大到120%。
堵转电流 A
14.2 24.7 37 41 53.2 69.7 79
7.5 13 19.5 21.6 28 36.7 41 54 64.8 75.6
6.3 10.8 16.2 18 23.4 30.6 34.2 45 54 63 79.2 88.2
3.5 6 9 10 13 17 19 25 30 35 44 49 55 65
1.8 3 4.5 , 5 6 8 9 12 15 17 22 24 27 32 41 49
1.2 1.7 2.2 2.5 3.5 4.5 5 6.5 7.5 9 11.5 13 14.5 17.5 22 26
1.0 1.5 1.9 2.2 3 3.9 4.3 5.6 6.5 7.8 9.9 11.2 12.5 15 18.8 22.4
-
一
一
82
3 JB/T 11155-2011
4.8由于电动机的工作时间很短，电动机的效率、功率因数不作规定，必要时可由制造厂根据客户的要求予以规定。 4.9电动机在热稳定状态下的转速保证值的容差应不大于土20%。 4.10电动机在额定电压运行时，换向器火花等级应不大于GB/T8128--2008中表2规定的2级。 4.11电动机采用B级及以上绝缘，在4.2规定的环境及额定负载下，温升符合GB/T5171的规定。 4.12电动机绕组对机壳的绝缘电阻：
a）在常态下应不低于50MQ； b）在热态下应不低于5MQ。
4.13电动机的绕组应能承受GB12350--2009中20.2规定的电气强度试验。 4.14电动机应有良好的绝缘性能，在1.06倍额定电压和标准测试状态下，电动机运行至发热稳定时，电动机绕组引出端的任何一极与易触及到的金属件间的泄漏电流应不大于0.25mA。 4.15电动机在额定电压、额定频率及热态下，应能承受1.5倍额定转矩、历时15s的短时过转矩试验而不发生转速突变、停转及有害变形，对于直流电动机，过转矩应为1.6倍额定转矩。 4.16电动机在额定转速下空载时的A计权声功率级的噪声最大允许值应符合表5的规定。 4.17电动机运转应平稳轻快、无停滞现象，在额定电压运行时应无有害振动，对电动机的振动限值有要求时，由用户与制造厂协商另行规定。
表5噪声最大允许值
额定功率（P%)
W
额定转速（n）
PN≤90
90 170 Pn>380
r/min
声功率级
dB (A)
n<4 000 4000≤n<6000 6000≤n<8000 8000≤n<12000 12000≤n<18000
69 71 73 75 77 79
71 73 75 77 79 81
73 75 77 79 81 83
76 78 80 82 84 86
n≥18 000
4.18电动机应进行电磁兼容（EMC）试验，其要求按GB12350-2009中第25章的规定 4.19在规定的工作电压下，电动机的工作期限（工作次数）等级按表6的规定，不同型号电动机的工作期限应在相应的产品说明书中描述。
表6工作期限规定
工作期限等级工作期限次
2 10 000
3 6 000
4 3000
1
20 000
4.20电动机外表面应光滑，漆膜应色泽均匀，无气泡、皱皮、裂痕、剥落及粘附污物等现象。 4.21电动机应能承受在正常使用中可能出现的潮湿情况，一般环境下运行的电动机应符合GB/T 12665的规定要求，经湿热试验后，电动机应能满足GB123502009中22.3要求，且电动机不得出现电刷卡住现象，并能正常运转。 4.22电动机应进行匝间绝缘试验，当整机试验有困难时，允许在装配前以绕线转子绕组和定子绕组分别按GB/T22719.2—2008中规定的冲击试验电压峰值进行试验代替电机（整机）匝间绝缘冲击耐电压 4 JB/T11155—2011
试验。 4.23湿热带环境下运行的电动机还应符合GB/T12351的规定。 4.24电动机的旋转方向从轴端看为逆时针方向，如为顺时针旋转时应在产品说明书中说明（正反转电动机无此项规定）。 4.25对单独销售的电动机，其包装箱应能承受表7规定的高度的跌落试验，试验后包装箱不应有较大的变形或明显的损坏，然后检查电动机应能正常运行。
表7跌落高度的规定
内装电动机的包装箱毛重（G）
跌落高度
mm 760 610 460 310 200
kg G<10 10≤G<19 19≤G<28 28≤G<45 45≤G<68
4.26本标准未规定的安全项目要求应符合GB12350的规定。 5试验方法 5.1试验条件若无其他规定，试验应在标准测试环境条件下进行。 5.2外观及装配质量检查：用目视、耳感检查电动机的装配是否完整，电动机转动时，是否平稳轻快无停滞现象，声音均匀且不夹杂有害的杂声。 5.3电动机的电气性能试验方法按GB/T8128的规定进行。 5.4电动机噪声的测定方法按GB/T10069.1的规定进行。 5.5工作期限试验。电动机的工作期限试验应在与其配套的断路器或专用的模拟试验设备上进行，试验的操作频率取2次/min，即每工作周期（T）的时间为30s，在规定的负载转矩下，起动运转1次，停转后静止10s以上；试验时对电动机施加的电压及其对应的工作次数为：
a）85%及110%额定电压：配套高压断路器的各应有1/8的总工作次数，配套低压断路器的各应有
1/10的总工作次数； b）额定电压：配套高压断路器的应有3/4的总工作次数，配套低压断路器的应有4/5的总工作次
数。
5.6电动机的湿热试验方法按GB/T2423.42008的规定进行，试验的严酷等级为高温温度40℃，般环境条件用的电动机的试验周期为6d，湿热带环境条件用的电动机的试验周期为12d。 5.7湿热带环境条件用的电动机的其他热带性能要求的试验方法应按GB/T12351的规定进行。 5.8包装跌落试验： 5.8.1已包装好的电动机，将包装箱提到按表7规定的预定高度进行跌落试验。 5.8.2试验按下列顺序各跌落一次：
a）跌落最易碎的面的结合处一三个棱的结合点； b）跌落从结合点辐射到的三条边； c）跌落一个最小的面； d）跌落这个最小面的反面； e）跌落一个中等的面； f）跌落这个中等面的反面；
