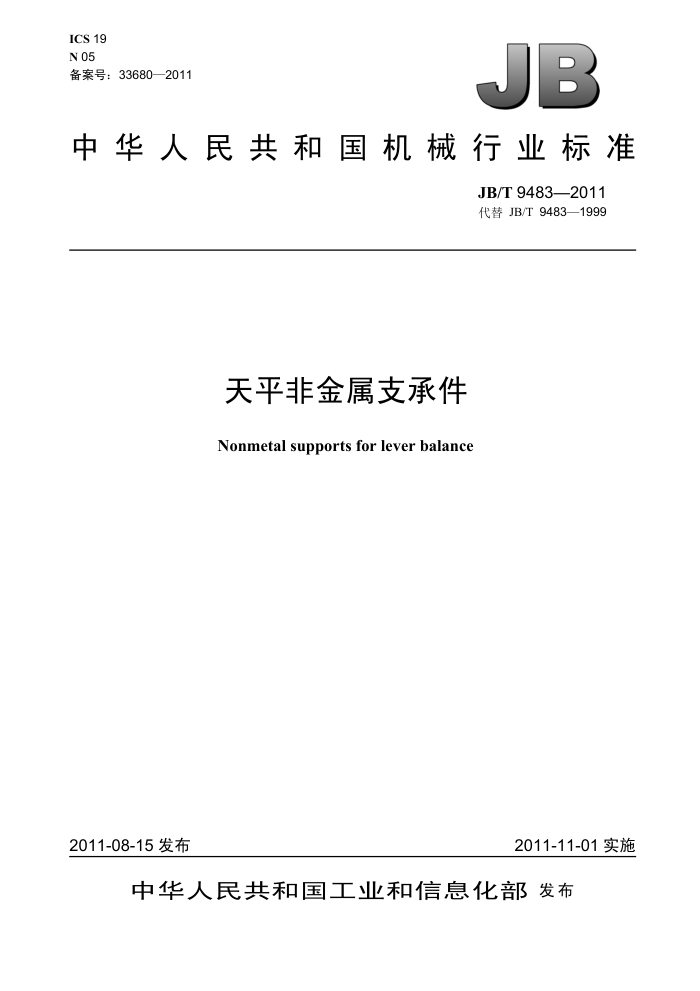

ICS 19 N 05 备案号：33680—2011
JB
中华人民共和国机械行业标准
JB/T 9483—2011 代替JB/T9483—1999
天平非金属支承件
Nonmetal supportsforleverbalance
2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布 JB/T9483—2011
目 次
前言
范围.... 规范性引用文件.
1 2
3 分类、型号标记、材料和结构 3.1分类 3.2 型号标记 3.3 材料 3.4 结构 4 要求.. 4.1 基本尺寸 4.2 平行度 4.3 平面度 4.4 圆柱度 4.5 同轴度 4.6 对称度 4.7 直线度 4.8 倒角.. 4.9 粗糙度 4.10 硬度. 4.11 外观... 5试验方法. 5.1试验环境条件 5.2试验仪器 5.3试验.. 6检验规则.. 6.1检验分类 6.2出厂检验 6.3型式检验 7标志、包装、贮存 7.1 标志 7.2 包装， 7.3 贮存图1 平面支承... 图2 槽形支承. 图3锥形支承... 图4支力销... 表1非金属支承件的基本尺寸与极限偏差表2平面支承、槽形支承、锥形支承、支力销的表面粗糙度表3检验项目和检验顺序
+++.
+.*
0 JB/T9483—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替JB/T9483一1999《天平非金属支承件》，与JB/T9483一1999《天平非金属支承件》相比
主要技术变化如下：
将“本标准适用于机械杠杆式天平的非金属支承件”修订为“本标准适用于天平的非金属支承件”；修订了4.9，提高了粗糙度指标要求；
一
修订了第6章检验规则。增加了检验分类，将检验分为出厂检验和型式检验，列表表示检验项目和检验顺序；简化了产品的贮存条件（本版的7.3）。
本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准负责起草单位：沈阳仪表科学研究院、沈阳创原计量仪器有限公司、国家仪器仪表元器件质
量监督检验中心、辽宁省计量科学研究院、湖北省计量测试技术研究院、河南省计量科学研究院，
本标准主要起草人：张阳、徐秋玲、吕燕、杨秀英、于振毅、孟淑燕、董阳、陈利、何开宇、殷波、 本标准所代替标准的历次版本发布情况为：
ZBN61011—1989; JB/T9483—1999。
-
II JB/T9483—2011
天平非金属支承件
1范围
本标准规定了天平用平面支承、槽形支承、锥形支承和支力销等非金属支承件的分类、型号标记材料和结构、要求、试验方法、检验规则及标志、包装和贮存。
本标准适用于天平的非金属支承件（以下简称非金属支承件）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） 3分类、型号标记、材料和结构 3.1分类
非金属支承件按不同结构分为： a）平面支承，代号PM； b）槽形支承，代号CM； c）锥形支承，代号ZM; d）支力销，代号XM，分为A型和B型
3.2型号标记
平面支承、槽形支承和锥形支承的型号按以下标记：口口口×口口
标准代号高度直径型式代号（依次为形状代号、材料代号）
支力销的型号按以下标记： OO× 口
标准代号高度直径型式代号（依次为形状代号、材料代号、结构型式）
标记示例：直径为2.5mm，高度为1.5mm的平面支承，标记为：PM2.5×1.5JB/T9483一2011。 直径为2mm，高度为2.5mm的槽形支承，标记为：CM2×2.5JB/T9483一2011。 直径为2.5mm，高度为2mm的锥形支承，标记为：ZM2.5×2JB/T9483一2011。
1 JB/T9483—2011
直径为1.5mm，高度为4mm的（A型）支力销，标记为：XMA1.5×4JB/T9483一2011。 3.3材料
非金属支承件的材料为玛瑙（SiO2），代号：M。 3.4结构
非金属支承件结构应符合图1图4的规定。
R0.05~R0.15
图1 平面支承
of
R0.05~R0.15
D
图2 槽形支承
R0.05~RO.15
D
图3锥形支承
2 JB/T9483—2011
R=D/2
R0.3~R0.4
H
C0.2
CO.2
D
D
图4支力销
4要求 4.1基本尺寸
非金属支承件的基本尺寸与极限偏差应符合表1的规定。
表1非金属支承件的基本尺寸与极限偏差
直径D mm
高度H mm
槽、锥深h mm
底r mm
角α (°)
类型
基本尺寸林 极限偏差 基本尺寸极限偏差 基本尺寸 极限偏差 基本尺寸极限偏差 基本尺寸极限偏差 2
2
2.5 0.020 1.5
0.045
2.5 2
3 3.5 4 0.030 3 0.10 5 0.060 2.5 6
平面支承
0
PM
3 2.5 2.5
0.040 0.076
8 2 2.5 0.020 2 3 0.045 2.5 3
0.7 0.7 0.7 1.3
0.10
槽形支承
0 0.10
3 2 3
+0.10
0
0.7 0.10 90 ±3 1.3 1.3 1.5
0
3.5 4 4.5 0.060 3 5
CM
0.030
0.15
0 0.12
4
3 JB/T9483—2011
表2平面支承、槽形支承、锥形支承、支力销的表面粗糙度
单位为微米
工作面锥形支承、槽形支承
其余面
平面支承
支力销
槽底至2h/3工作面 工作面其余部分
A
V
0.025
0.025/
0.025/
V
V
V
5试验方法 5.1试验环境条件
环境温度：15℃～25℃，波动不大于2℃/h；相对湿度：不大于75%。
5.2试验仪器
大型工具显微镜、干涉显微镜、光切粗糙度显微镜、投影仪、显微硬度计、一级千分尺、一级千分表、一级平面平晶、一级平板、四倍放大镜。 5.3试验 5.3.1基本尺寸
D、H的测试，用千分表或千分尺进行检测；h、α和r的测试，用投影仪和样板或大型工具显微镜进行检测。也可采用浸药（甘油或白油等）法进行检测，此法不适于仲裁，结果应符合4.1的要求。 5.3.2平行度
平面支承、槽形支承、锥形支承两端面的平行度偏差，用千分尺和一级平板检测，结果应符合4.2 的要求。 5.3.3平面度
平面支承工作面的平面度偏差，用一级平晶检测，结果应符合4.3的要求。 5.3.4圆柱度
平面支承、槽形支承、锥形支承、支力销的圆柱度偏差，用大型工具显微镜检测，结果应符合4.4 的要求。 5.3.5同轴度
锥形支承的锥形轴线与外圆柱面的同轴度偏差，用投影仪和样板或大型工具显微镜检测，结果应符合4.5的要求。 5.3.6对称度
槽形支承的槽与外圆的对称度偏差，支力销的顶角对底面轴线的对称度偏差，用大型工具显微镜检测，结果应符合4.6的要求。 5.3.7直线度
槽形支承的槽底至2h/3工作面的直线度偏差，用大型工具显微镜检测，结果应符合4.7的要求。 5.3.8倒角
平面支承、槽形支承、锥形支承、支力销的倒角，用大型工具显微镜检测，结果应符合4.8的要求。 5.3.9粗糙度
平面支承、槽形支承、锥形支承、支力销的粗糙度，用干涉显微镜或光切粗糙度显微镜检测，结果应符合4.9的要求。 5.3.10硬度
平面支承、槽形支承、锥形支承、支力销的硬度，用显微硬度计检测，结果应符合4.10的要求。
