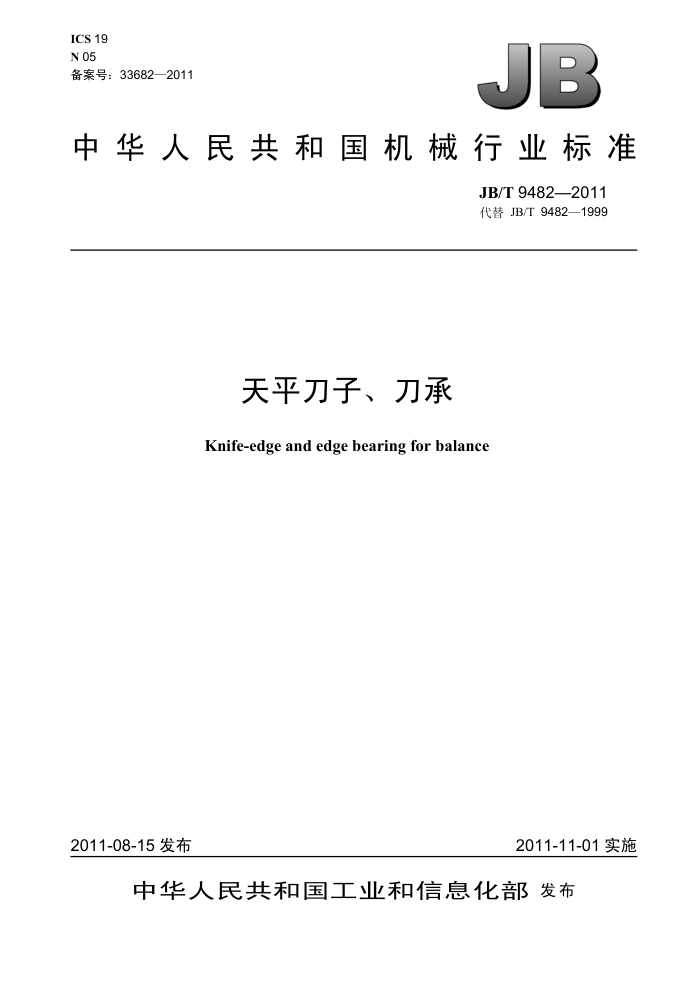

ICS 19 N 05 备案号：33682—2011
JB
中华人民共和国机械行业标准
JB/T 9482—2011 代替JB/T9482—1999
天平刀子、刀承 Knife-edge and edge bearing for balance
2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布 JB/T9482—2011
目 次
前言 1 范围. 2 规范性引用文件， 3分类、型号标记、材料和结构.. 3.1分类 3.2型号标记 3.3材料 3.4结构 4要求. 4.1基本尺寸 4.2 平行度 4.3 平面度 4.4 直线度 4.5对称度 4.6倒角.... 4.7粗糙度. 4.8硬度 4.9外观， 4.10剩磁. 5试验方法 5.1 试验环境条件 5.2 试验仪器 5.3试验... 6 检验规则. 6.1检验分类， 6.2出厂检验 6.3型式检验 7标志、包装、贮存 7.1标志 7.2包装 7.3 贮存
.1
.......................
10 10 JB/T9482—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替JB/T9482一1999《杠杆式天平刀子、刀承》，与JB/T9482一1999相比主要技术变化如
下：
标准名称修订为“天平刀子、刀承”。 将标准适用范围中“杠杆式天平用”修订为“天平用”，去掉限定语，使标准适用范围扩大。 增加第2章“规范性引用文件”。 3.1.1中按结构型式分类中去掉材料要求，增加3.1.2按不同材料分类 4.7，根据各生产厂家能够达到的生产能力及天平精度要求，修订了刀子、刀承的表面粗糙度。 修订了“第6章检验规则”。增加了检验分类，将检验分为出厂检验和型式检验，列表表示检
一
验项目和检验顺序。 一7.3，简化了产品的贮存条件。
本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准负责起草单位：沈阳仪表科学研究院、沈阳创原计量仪器有限公司、国家仪器仪表元器件质
量监督检验中心、辽宁省计量科学研究院、湖北省计量测试技术研究院、河南省计量科学研究院。
本标准主要起草人：徐秋玲、吕艳、杨秀英、张阳、于振毅、孟淑燕、董阳、陈利、何开宇、殷波本标准所代替标准的历次版本发布情况为：
ZBN61010—1988; —JB/T9482—1999。
II JB/T9482—2011
天平刀子、刀承
1 范围
本标准规定了天平刀子、刀承的分类、型号标记、材料和结构、要求、试验方法、检验规则及标志、 包装和贮存。
本标准适用于最大称量1g～100kg，准确度等级为1×10-7～1×104等级天平用刀子、刀承（以下简称刀子、刀承）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）
3分类、型号标记、材料和结构 3.1分类 3.1.1按不同的形状或结构型式分类
刀子的代号为：D，刀承的代号为：C。按不同的形状或结构型式，可将刀子、刀承分为： a）三角形刀子，代号为：S； b）五角形刀子，代号为：W； c）矩形刀子，代号为：J； d）槽形刀承，代号为：C； e）梯形刀承，代号为：T； f）圆端刀承，代号为：Y； g）平端刀承，代号为：P。
3.1.2按不同材料分类
按不同材料，可将刀子、刀承分为： a）刚玉（Al2O3），代号为：G； b）玛瑙（SiO2），代号为：M； c）合金钢，代号为：H。
3.1.3按不同刃口角、槽口角分类
按不同刃口角、槽口角，可将刀子、刀承分为： a）90°，代号A； b）100°，代号B; c）110°，代号C； d）120°，代号D。
3.1.4按不同准确度等级分类
按不同准确度等级，可将刀子、刀承分为： a）适用天平准确度1×10-7～5×10-7，代号I； b）适用天平准确度1×10-6～5×10-，代号II；
1 JB/T9482—2011
c）适用天平准确度1×10-5～1×10-4，代号IⅢI。 3.2型号标记 3.2.1刀子的型号标记
刀子的型号按以下标记： 0OO 口×口×口口口
准确度等级代号刃口角长度宽度高度型式代号（依次为形状代号、材料代号、刀子代号）
标记示例：高度为4mm，宽度为3.5mm，长度为12mm，刃口角为90°，用于5×10-°准确度天平的三角形玛瑙刀子。 标记为：SMD4×3.5×12AII
3.2.2刀承的型号标记
刀承的型号按以下标记：口O口 口口×口口口
准确度等级代号槽口角长度宽度高度型式代号（依次为形状代号、材料代号、刀承代号）
标记示例：高度为4mm，宽度为3mm，长度为10mm，槽口角为110°，用于5×10-6准确度天平的槽形玛瑙刀承。 标记为：CMC4×3×10CII
3.3材料
刀子、刀承的材料有刚玉（代号G）、玛瑙（代号M）、合金钢（代号H）三种。 3.4结构
刀子、刀承的结构应符合图1～图7的规定。
日团
C(0.5 ~1)
A型
C(0.2~0.5)
1
B型
图1三角形刀子
2 JB/T9482—2011
C(0.5~1)
C(0.2~0.5)
0
0
图2 五角形刀子
90°±2°
C(0.5~1)
00.5
图3 矩形刀子
=
WT
口 /A
C(0.5~1)
1C0.5
R(0.1~0.3),
图4槽形刀承
3 JB/T9482—2011
回 MA
H
图5 5梯形刀承
可 MA
2B/3工作面
图6圆端刀承
可 MA
n
2B/3工作面
图7平端刀承
4 JB/T9482—2011
4要求 4.1基本尺寸 4.1.1刀子的基本尺寸与极限偏差应符合表1的规定。
表1刀子的基本尺寸与极限偏差
高度H mm
宽度B mm
长度L mm
刃口角 α 刀顶角 0 辅助顶角 0
适用天平
类型
基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 基本 极限 最大称量尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差 尺寸 偏差
10 ± 0.11 12 ± 0.135 22 ± 0.165 15 ±0.135 20
3.5
4
0.078 10 ±0.11 90°
0.030
1g~500g
± 0.06
100°
5
5
±0.165
25 15 ±0.135
1 kg
7
40° 45°
7
三角形 8 刀子
0.040 25 ±0.165 0.098 16 ±0.135
±0.075
±3° 50° ±1°
8
一
-
28 22 34
100° 110°
1 kg~6 kg
±0.165
55° 60°
12
12
0.05 35 0.12 38
± 0.09
±0.195
16 kg
15
35 55 ±0.23
15
20 kg
45 ±0.195 110°
120°
50 kg 100 kg
22 25 11
±0.105 20 0.065 65
0.149
±0.23 ±0.165 ±0.195
80
11 0.05 25
40°
90°
120°
0.12 36
五角形 17 刀子 20
±0.09
42
±1° 5kg~50kg
±3°
±1°
21
0.065 58 0.149 55 ±0.23
50°
110°
80°
22 ±0.105 25
65 14 18
±0.135
100g~200g
4 ± 0.06 2
20 ±0.165 0.02 25 0.06 15 ±0.135 120°
矩形刀子 7
110°
±3°
200g~1kg
1.5
23 25 35 ±0.195
±0.075
±0.165
1 kg~5 kg
8
3
5
