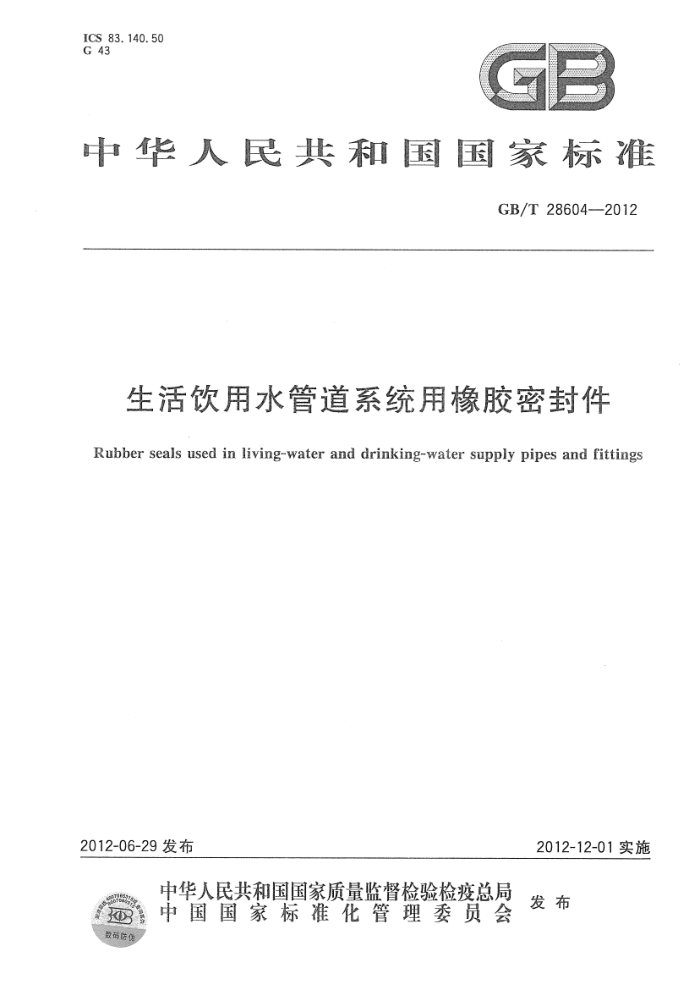

ICS 83.140.50 G 43
中华人民共和国国家标准
GB/T286042012
生活饮用水管道系统用橡胶密封件
Rubber seals used in living-water and drinking-water supply pipes and fittings
2012-12-01实施
2012-06-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布
数码防 中华人民共 和 国
国家标准
生活饮用水管道系统用橡胶密封件
GB/T 28604-2012
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
?
开本880×12301/16 印张0.5 字数9千字 2012年8月第一版2012年8月第一次印刷
*
书号：155066·1-45350
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 GB/T 28604-2012
前言
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会（SAC/TC35/SC3）
归口。
本标准主要起草单位：深圳雅昌管业有限公司、西北橡胶塑料研究设计院、厦门麦丰密封件有限公司、马鞍山宏力橡胶制品有限公司、上海市质量监督检验技术研究院。
本标准主要起草人：陈维东、曹元礼、高静茹、武可迁、高法训、章若红。
H GB/T28604—2012
生活饮用水管道系统用橡胶密封件
1范围
本标准规定了生活饮用水管道系统用橡胶密封件（以下简称密封件）的要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于生活饮用水和饮用净水用不锈钢管、铝塑管以及无规共聚聚丙烯管（PPR管）、聚乙烯管（PE管）、聚丁烯管（PB管）等塑料管用橡胶密封件，也适用于洗浴设备用的橡胶密封件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1685硫化橡胶或热塑性橡胶在常温和高温下压缩应力松弛的测定 GB/T1690硫化橡胶或热塑性橡胶耐液体试验方法 GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样
计划
GB/T2941 橡胶物理试验方法试样制备和调节通用程序 GB/T3452.1-2005液压气动用O形橡胶密封圈第1部分：尺寸系列及公差 GB/T3452.2--2007液压气动用O形橡胶密封圈第2部分：外观质量检验规范 GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T3672.1--2002橡胶制品的公差第1部分：尺寸公差 GB/T5721 橡胶密封制品标志、包装、运输、贮存的一般规定 GB/T6031 硫化橡胶或热塑性橡胶硬度的测定（10～100IRHD） GB/T 7759 硫化橡胶、热塑性橡胶：常温、高温和低温下压缩永久变形测定 GB/T7762 硫化橡胶或热塑性橡胶耐臭氧龟裂静态拉伸试验 GB/T12829 硫化橡胶或热塑性橡胶小试样（德尔夫特试样）撕裂强度的测定 GB/T17219--1998（2004）生活饮用水输配水设备及防护材料的安全性评价标准 GB/T21873-—2008 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB/T27572---2011 橡胶密封件110℃热水供应管道的管接口密封圈材料规范 HG/T3090—1987(2009) 模压和压出橡胶制品外观质量的一般规定
3要求
3.1总则
密封件材料不应添加任何对水质有害的物质，也不应添加任何对管道或配件的寿命有影响的物质。 3.2水质保持性能
密封件在使用条件下不应污染水质，试样浸泡后应符合GB/T17219一1998（2004)的表1的要求。
1 GB/T28604—2012
3.3尺寸公差 3.3.1O形圈的内径、截面直径及其公差应优先从GB/T3452.1-2005的表2中选取，如不能从 GB/T3452.1-2005的表2中选取，其内径和截面直径的公差应符合本标准表1的规定。 3.3.2矩形圈内径、截面尺寸的公差，应符合表1的要求。
表10形圈和矩形圈的尺寸及公差
单位为毫米
内 径
截面直径或截面尺寸
尺寸 10~35 36~65 66~165 166~200
公差 ±0.20 ±0.30 ±1. 00 ±1.20
尺寸 1~4.5 4.6~6.5 6.6~10 10.1~12
公差 ±0.10 ±0.12 ±0.16 ±0.20
3.3.3其他密封件的尺寸和公差应符合图样或GB/T3672.12002的M2规定。 3.4外观质量要求
O形圈的外观质量应符合GB/T3452.2-2007的S级的要求，其他模压制品的外观质量应符合
HG/T3090—1987(2009)表1的规定。 3.5材料的物理性能 3.5.1生活饮用冷水供应系统用密封件材料的物理性能应满足表2或GB/T21873一2008表2中硬度为40、50、60和70的材料要求（可选要求除外）。 3.5.2生活饮用热水供应系统用密封件材料的物理性能应满足表2的要求或GB/T27572--2011表2 中硬度为50、60和70的材料要求。
表2硅橡胶材料的物理性能
要 求 50
序号
性能
单位
采用标准
60
70
40
GB/T531.1或 GB/T 6031 GB/T 528
1 硬度
邵氏A或IRHD 36~45 46~55 56~65 66~75
2 拉伸强度，最小 3 拉断伸长率，最小
6 250
6 200
MPa %
6 250
6 180
GB/T 528
在空气中的压缩永久变形，最大
12 30
12 30
12 30
12 30
23℃×72h 175℃×24 h
%
GB/T 7759
4
sfo
在水中的压缩永久变形，最大
% %
70℃×7 d 110℃±2℃×7d
30 40
30 40
30 40
30 40
GB/T 7759
6
2
