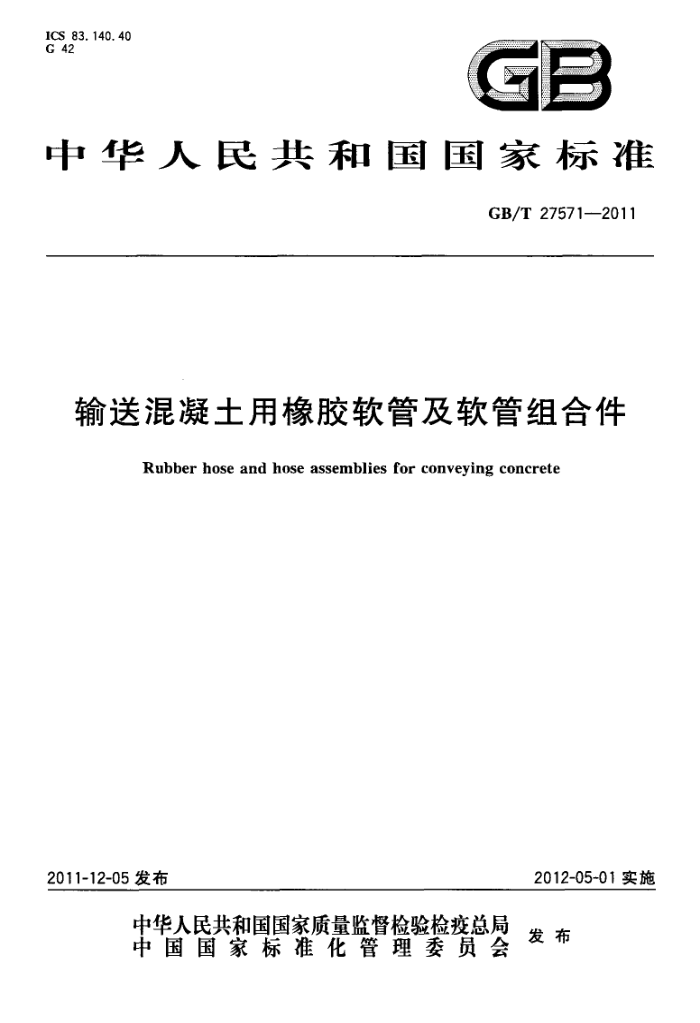

ICS83.140.40 G 42
GB
中华人民共和国国家标准
GB/T275712011
输送混凝土用橡胶软管及软管组合件
Rubber hose and hose assemblies for conveying concrete
2012-05-01实施
2011-12-05发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 27571—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。 本标准负责起草单位：宁波大洋实业发展有限公司。 本标准参加起草单位：莱州市悦龙橡塑科技有限公司、沈阳橡胶研究设计院。 本标准主要起草人：杨浩刚、杨浩毅、姜接军、张德传、刘惠春、李枫。
I GB/T27571-2011
输送混凝土用橡胶软管及软管组合件
1范围
本标准规定了公称内径为102～152的输送混凝土用橡胶软管及软管组合件的分类、结构、尺寸和公差、要求、试验频次、标志、包装运输和贮存。
本标准适用于在一30℃～十70℃的环境温度下使用的以正、负压输送混凝土、泥浆的橡胶软管（以下简称软管）及软管组合件（以下简称组合件）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1689 硫化橡胶耐磨性能的测定（用阿克隆磨耗机） GB/T5563 橡胶和塑料软管及软管组合件静液压试验方法 GB/T5565 橡胶或塑料增强软管和非增强软管弯曲试验 GB/T 5567 橡胶和塑料软管及软管组合件耐吸扁性能的测定 GB/T9573 橡胶、塑料软管及软管组合件尺寸测量方法 GB/T 9575 工业通用橡胶和塑料软管内径尺寸及公差和长度公差 GB/T9576 橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南 GB/T 9577 橡胶和塑料软管及软管组合件标志、包装和运输规则 GB/T14905 橡胶和塑料软管各层间粘合强度的测定 HG/T2185 橡胶软管外观质量
3分类
软管按结构及承压能力分为以下几种型别： ·A型：增强层为帘布层的软管；：B型：增强层由钢丝绳缠绕层与帘布层组成的软管； ·C型和D型：增强层为钢丝绳（或钢丝）缠绕的软管。
4结构
4.1软管
软管应由耐磨的橡胶内衬层、增强层和耐磨耐天候老化的橡胶外覆层组成。 4.2组合件
组合件应使用按本标准制造的软管，并装配永久性管接头且牢固可靠，管接头的材质应确保组合件功能的实现。推荐以法兰形式连接。
装配应遵循制造厂关于正确装配组合件说明书。
1 GB/T27571—2011
表3（续）最大工作压力/
验证压力/ MPa
最小爆鼓压力
型别 A B c D A B c D
公称内径
MPa 2. 0 6. 0 7. 0 8.0 1. 5 5. 0 6. 0 7. 0
MPa 5.0 15. 0 17. 5 20.0 3.8 12.5 15. 0 17.5
3. 0 9. 0 10. 5 12. 0 2. 3 7. 5 9.0 10. 5
127
152
表4 长度及外径变化率
指 标 1.5~+1.5 0.5~+0.5
试验条件最大工作压力，15min 最大工作压力，15min
项 目长度变化率/% 外径变化率/%
6.3耐真空性能
当按GB/T5567进行试验，在60s之内将软管的内压降至80kPa时，软管不应有离层凹陷或塌癌
等异常现象。 6.4层间粘合性能
当按GB/T14905进行试验时，软管各层间粘合强度不应小于1.5kN/m。 6.5弯曲性能
除A型外，按GB/T5565规定，软管按10倍于公称内径的最小弯曲半径进行弯曲试验时，软管外部尺寸与原外径的比值T/D不应小于0.90。 6.6软管外观
软管的外观应符合HG/T2185的要求。
7 试验频次
检验分为型式试验、生产验收试验和例行试验。 型式试验、例行试验按附录B进行。 型式试验是确认用具体方法生产的具体软管其设计符合本标准要求的那些试验。试验应最多每隔
一年或者每当所使用的制造方法或材料发生变化时进行一次。型式试验应包括所有型别的所有规格的软管。
3 GB/T 27571—2011
例行试验是在出厂之前对每根成品软管所要求进行的试验。 生产验收试验是为控制制造质量所建议进行的那些试验（见附录C)。附录C中所规定的试验次
数，仅作为指南用。
标志
8
8.1软管
软管应连续牢固地标志至少下列内容： a) 制造厂名称或标识； b) 本标准编号； c) 软管型别； d) 公称内径； e) 最大工作压力； f) 制造日期，季和年。 例如：MAN/GB/T27571-—2011/A/127/2.0/4Q09。
8.2 软管组合件
管接头上至少应永久标志如下信息： a) 制造商的名称或标识； b) 组合件的年份和月份。 例如：MAN/2012-06。
9 包装、运输与存
9.1软管应用包装材料封闭包装。 9.2软管的运输、贮存和其他要求应符合GB/T9576和GB/T9577的规定。
4 GB/T27571—2011
附录A （资料性附录）法兰连接
表A.1给出了第5章所规定的法兰的尺寸及公差。 图A.1和图A.2为软管组合件示意图。
表A.1 软管组合件的尺寸及公差
单位为毫米
法兰内径
法兰卡口 D 107 107 139 139 165 165
法兰外径
外套外径
公称内径
型别 A B,C、D A B.C.D A B,C、D
公差 ± 0. 5 ± 0. 5 ± 0. 5 ±0. 5 ±0. 5 ± 0. 5
D 102 102 127 127 152 152
D2 117 117 148 148 174 174
D;
102
148 一 178
127
152
201
注：未列规格法兰尺寸由供需双方协商。
图A.1A型软管组合件示意图
EESAIIEAIANINIY k
REERGR
图A.2 B、C、D型软管组合件示意图
5 GB/T27571—2011
附录B （规范性附录）
型式试验和例行试验
表B.1给出了第7章所规定的型式试验和例行试验所要进行的试验。
表B.1 型式试验和例行试验项目
试验项目(章条)
型式试验 x
例行试验
尺寸和公差（5.1、5.3）长度（5.2) 耐磨性能(6.1) 静液压试验(6.2) 验证压力(6.2) 爆破压力(6.2) 最大工作压力下长度和外径的变化率（6.2）耐真空性能(6.3) 层间粘合强度(6.4) 弯曲试验(6.5) 外观质量(6.6)
x x N. A. b
x x
N. A. N. A. N. A. N. A. N. A. N. A. x
x x x x x x x
“X—一适用。 N.A—不适用。
6
