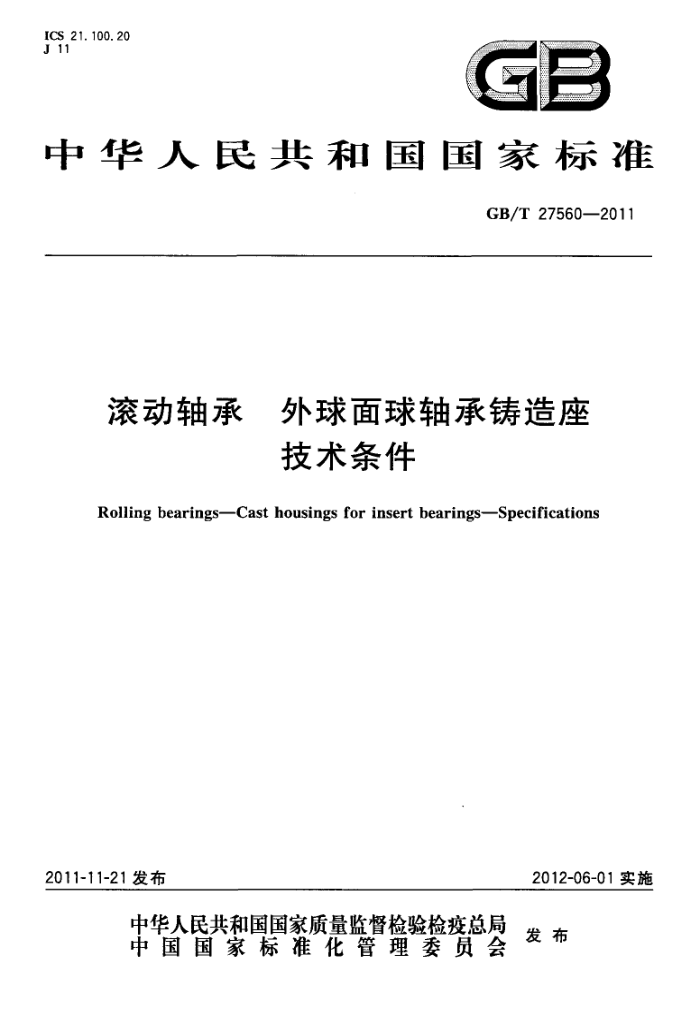

ICS 21.100.20 J 11
GE
中华人民共和国国家标准
GB/T27560—2011
滚动轴承 外球面球轴承铸造座
技术条件
Rolling bearingsCast housings for insert bearingsSpecifications
2012-06-01实施
2011-11-21发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T27560-—2011
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳轴承研究所有限公司、浙江新昌皮尔轴承有限公司、泛科轴承集团有限公司、
东莞市TR轴承有限公司。
本标准主要起草人：马素青、赵峰、陈珊惠、黄财、陈志婷。
H GB/T27560—2011
滚动轴承 外球面球轴承铸造座
技术条件
1范围
本标准规定了外球面球轴承铸造座（以下简称铸造座）的技术要求、测量方法、检验规则、标志、包装等。
本标准适用于外形尺寸符合GB/T7809一1995和JB/T5302一2002规定的铸造座的生产、检验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T275—1993滚动轴承与轴和外壳的配合 GB/T1184一1996形状和位置公差未注公差值 GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T 4199 9—2003 滚动轴承公差定义 GB/T6930—2002 滚动轴承词汇 GB/T7809--1995 5滚动轴承外球面球轴承座外形尺寸 GB/T8597-2003 ：滚动轴承防锈包装 GB/T9439--2010 灰铸铁件 JB/T5302—2002 外球面球轴承座补充结构外形尺寸 ISO3228:1993滚动轴承外球面轴承铸造座和冲压座
3术语和定义
GB/T4199—2003和GB/T6930--2002界定的术语和定义适用于本文件。
4符号
GB/T7809一1995给出的以及下列符号适用于本文件。 4.1立式座（见图1)
H：安装平面到球面直径中心线的距离（公称尺寸） H。：安装平面到球面直径中心线的实际距离 AHs：安装平面到球面直径中心线的实际距离偏差
1 GB/T27560—2011
图1立式座示意图
4.2凸缘座（见图2）
A2：安装平面到球面直径中心线的距离（公称尺寸） A2：安装平面到球面直径中心线的实际距离 D：凸台公称直径 Di.：凸台单一直径 t：凸台相对于轴承座轴线的径向跳动 X：螺栓孔位置度公差 AA2s：安装平面到球面直径中心线的实际距离偏差 ADIs：凸台单-直径偏差
蚁图
7
a）方形座(FU型)
x@
D
b) 菱形座（FLU型）图2 凸缘座示意图 GB/T27560—2011
c) 可调菱形座（FA型）
d) 基挂式座（FB型）
4X
①x?
B
e 凸台圆形座（FC型）
图2（续）
4.3滑块座（见图3)
A1：定位槽公称宽度 A1s：定位槽实际宽度 H1：定位槽底部之间的距离（公称尺寸） GB/T27560—2011
H1s：定位槽底部之间的实际距离 X：滑块座两槽侧面之间的对称度公差 △A1：定位槽实际宽度偏差 AHIs：定位槽底部之间实际距离的偏差
EXB
+
B
图3滑块座示意图
4.4环形座（见图4)
A：环形座公称宽度 A.：环形座实际宽度 DI：环形座公称外径 D1s:环形座单一外径 t：外径相对于环形座轴线的径向跳动 △As：环形座实际宽度偏差 △p1a：环形座单一外径偏差
B
8
图4环形座示意图
5技术要求
5.1材料
铸造座的材料可采用力学性能不低于GB/T9439一2010规定的HT200灰铸铁制造，亦可采用与
4 GB/T27560—2011
其力学性能相当或较其优越的其他材料。 5.2公差 5.2.1 铸造座球面直径的极限偏差采用GB/T275一1993表A2中H7、K7、J7的规定值。 5.2.2 2立式座的尺寸公差应符合表1的规定。
表 1 立式座的尺寸公差
单位为毫米
座的型号
AHs
立式座
高中心立式座
窄立式座 2 系列 PA 203 PA 204 PA 205 PA 206 PA 207 PA 208 PA 209 PA 210 PA 211 PA 212 PA 213
2 系列 P 203 P 204 P 205 P 206 P 207 P 208 P 209 P 210 P 211 P 212 P 213 P 214 P 215 P 216 P 217 P 218
3系列
2系列 PH 203 PH 204 PH 205 PH 206 PH 207 PH 208 PH 209 PH 210 PH 211 PH 212 PH 213 PH 214 PH 215 PH 216 一一
P 000 ±0.15 ±0.15 ±0.15 ± 0. 15 ±0. 15 ±0. 15 ±0.15 ±0.15 ±0.2 ±0. 2 ±0.2 ±0. 2 ±0. 2 ±0. 2 ±0. 2 ±0. 2 ±0. 3 ±0.3 ±0.3 ±0. 3 ±0. 3 ± 0. 3 ±0. 3
PO0OY: ± 0.25 ± 0.25 ±0. 25 ±0. 25 ±0.25 ±0.25 ±0.3 ± 0. 3 ± 0. 3 ± 0. 3 ± 0. 3 ±0. 3 ±0.35 ±0.35 ± 0. 35 ±0.35 ±0.35 ±0.35
- P 305 P 306 P 307 P 308 P 309 P 310 P 311 P 312 P 313 P 314 P 315 P 316 P 317 P 318 P 319 P 320 P 321 P 322 P 324 P 326 P 328
一一 “ - 一
P 220
一一
- 一一一
一一
- -
一 - 一
1 一 1
一
“Y”表示轴承座的外形尺寸和公差符合ISO3228：1993中立式座的规定，
5.2.3 凸缘座的尺寸公差和形位公差应符合表2的规定。
5 GB/T 27560--2011
表2 凸缘座的尺寸公差和形位公差
单位为毫米
座 的 型 号
A.29
x
凸台 悬挂 悬吊圆形座 式座 式座
方形座 2系列 3系列 2系列 3系列 2系列 2系列 2系列 F 000 F000Y
菱形座
△D1s
F 000 F000Y*
±0.43 0.046 0
FU203 FU 204 FU205 FU305 FLU205FLU305 FC 205 FB 205 FA205 ±0.5 ±0.52 0.046 0 0. 7 0.6 0. 2 FU 206 FU 306 FLU206FLU306 FC 206 FB 206 FA 206 ±0.5 ±0.52 0.046 0. 7 0.6 0. 2 FU207 FU307 FLU207|FLU307 FC207 FB 207 FA207 ±0.5 ±0.52 0.054 0 0. 7 0.8 0. 2
FLU203 FLU 204
FC 203 FB 203 FA 203
0.6 0. 2
-
0
FC 204 FB 204 FA 204 ± 0.5 ±0. 52 0.046 0. 7 0. 6 0. 2
0
0
FU 208 FU 308 FLU208FLU308 FC 208 FB 208 FA 208 ±0.5 ±0.52 0.054 0, 7 0, 8 0. 2 FU 209 FU309 FLU209FLU309 FC 209 FB 209 FA209 ±0. 5 ±0.52 0.054 0. 7 0.8 0. 2 FU 210 FU310FLU210FLU310|FC210 FB 210 FA 210 ±0.5 ±0.52 0. 054 0. 7 0.8 0. 2 FU 211 FU 311 FLU211|FLU311 FC 211 FB 211 FA 211 ±0.8 ±0.62 0
0
0
0.063 1 0.8 0. 3 0
FU 212 FU312 FLU212FLU312 FC 212 FB 212 FA 212 ±0. 8 ±0.62 -0. 063 1 0.8 0.3 FU213 FU313 FLU213FLU313 FC 213 FB 213 FA213 ±0.8 ±0.62 0
0.8 0. 3
1
0.063 0
FU 214 FU 314 FLU214FLU314 FC 214 FU 215 FU315 |FLU215|FLU315 FC 215 FU 216 FU316 6FLU216FLU316 FC 216 FU217 FU317 FLU217FLU.317 FC 217 FU218 FU318 3FLU218FLU318 FC218
±0.8 ±0.62 0.063 1 0.8 0.3 ±0.8 ±0.62 0,063 0
0.8 0. 3
1
0
±0.8 ±0.62 0.063 1 0.8 0. 3 ±0.8 ±0.62 0,063 0
1
0.8 0.3
±0.8 ±0.62 0.072 1 0.8 0.3 ±0.8
FU 319
FLU 319 FLU320 FLU321 FLU322 FLU324 FLU326 FLU328
0. 4 0. 4 0. 4 0. 4 0. 4 0. 4 0. 4
1 1 1
1 1 1 1 1 1 1
一
FU220 FU 320
±0.8 ±0.62 ±0.8 ±0.8 ±0.8 ±0.8 ±0.8
-
FU 321 FU322 FU 324 FU326 FU 328 “Y"表示轴承座的外形尺寸和公差符合ISO3228：1993中方形座或菱形座的规定。
1 1 1 1
-
5.2.4 滑块座的尺寸公差和形位公差应符合表3的规定，
