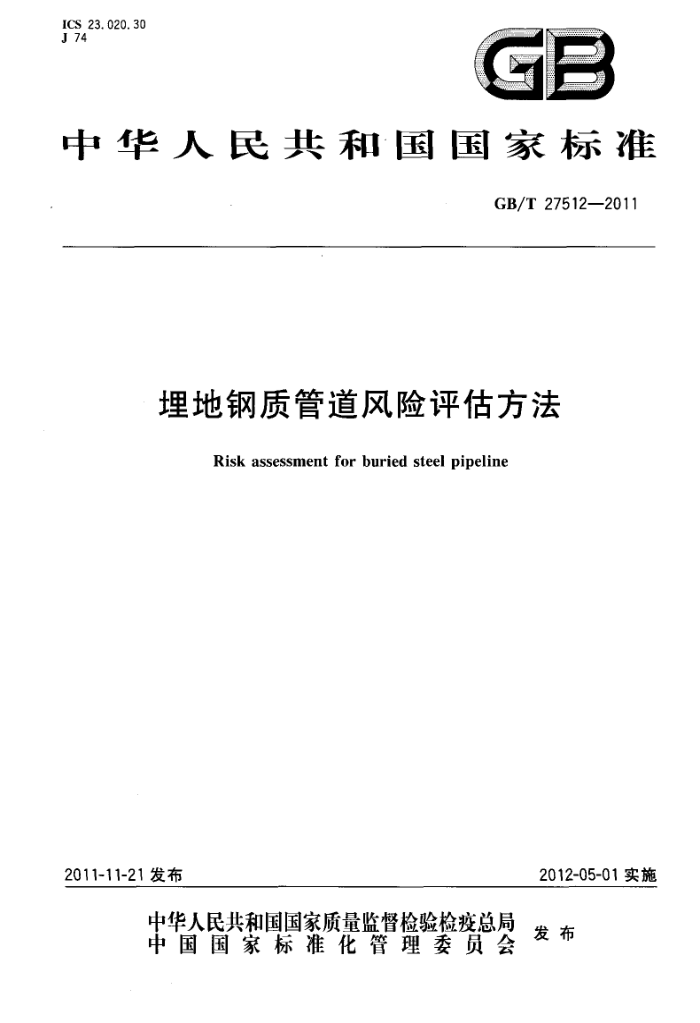

ICS23.020.30 J74
GB
中华人民共和国国家标准
GB/T275122011
埋地钢质管道风险评估方法
Risk assessment for buried steel pipeline
2012-05-01实施
2011-11-21发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T27512—2011
目 次
前言引言 1范围规范性引用文件
2
3 术语、定义和符号·
总则风险评估基本工作流程管道区段划分失效可能性评价
-
5
6
8 失效后果评价
风险值计算 10 风险等级划分 11 降低风险措施的建议 12 风险再评估附录A（规范性附录） 埋地钢质管道可行性论证阶段失效可能性评分基本模型，附录B（规范性附录）埋地钢质管道设计审查阶段失效可能性评分基本模型附录C（规范性附录） 埋地钢质管道峻工交付阶段失效可能性评分基本模型附录D（规范性附录） 埋地钢质管道在用阶段失效可能性评分基本模型附录E（规范性附录） 埋地钢质管道失效后果评分模型
9
10
10 11 11 12 16 50 105 169
.. GB/T 27512—2011
前言
本标准由全国锅炉压力容器标准化技术委员会（SAC/TC262)提出并归口。 本标准起草单位：中国特种设备检测研究院、西南石油大学、北京航空航天大学、中国石油工程设计
有限公司西南分公司、中国市政工程华北设计研究院、国家质检总局特种设备安全监察局、上海市质量技术监督局、上海市政工程管理处、上海煤气第一管线工程有限公司、中石化集团管道储运公司，天津燃气集团有限公司、长庆油田第一输油处等。
本标准主要起草人：左尚志、陶雪荣、姚安林、张、何仁洋、章申远、李颜强、修长征、陈钢、王善江、 张永钢、孟涛、杨永、李又绿、顾军、高河东、张天华、李佩、宋德琦、蒋宏业。
I GB/T 27512—2011
引言
本标准是为适应国家有关法规、规章中关于埋地钢质管道风险评估要求和工程需要而提出的对埋地钢质管道进行风险评估的方法，主要用于在用埋地钢质管道的风险评估，也为埋地钢质管道在可行性论证阶段、设计审查阶段和竣工交付阶段的风险评估提供了一种方法。
本标准依据风险评估的基本原理，用于从发生事故的可能性和事故后果两个方面综合评估埋地钢质管道在其实际使用工况和环境下的风险程度，是一种适合于工程实际的半定量风险评估方法。
1 GB/T27512—2011
埋地钢质管道风险评估方法
1范围
本标准规定了埋地钢质管道风险评估的术语、定义和符号，总则，风险评估基本工作流程，管道区段划分，失效可能性评价，失效后果评价，风险值计算，风险等级划分、降低风险措施的建议和风险再评估。
本标准适用于输送原油、成品油、腐蚀性液体、天然气介质的长输管道、集输管道，输送天然气、人工煤气、液化石油气介质的公用管道，输送腐蚀性液体介质的工业管道中的埋地钢质管道，用于其埋地部分、跨越部分和露管部分在可行性论证阶段、设计审查阶段、峻工验收阶段、在用阶段四个阶段的风险评估。
本标准不适用于非钢质长输管道、集输管道、公用管道、输送腐蚀性液体介质的工业管道的风险评估，也不适用于长输管道、集输管道、公用管道、输送腐蚀性液体介质的工业管道的站场中的各种装置、 设备本身的风险评估。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T19285埋地管道腐蚀防护工程检验 GB/T19624在用含缺陷压力容器安全评定 GB/T20801.1一2006压力管道规范工业管道 第1部分：总则 GB/T20801.2—2006压力管道规范 工业管道 第2部分：材料 GB/T20801.3—2006压力管道规范 工业管道 第3部分：设计和计算 GB/T20801.4-2006压力管道规范 工业管道 第4部分：制作与安装 GB/T20801.5—2006压力管道规范 工业管道 第5部分：检验与试验 GB/T20801.6—2006压力管道规范 工业管道 第6部分：安全防护 GB50028—2006城镇燃气设计规范 GB50251—2003 输气管道工程设计规范 GB50253—2006 输油管道工程设计规范 GB50350—2005油气集输设计规范 JB/T4730承压设备无损检测
3术语、定义和符号
3.1术语、定义
下列术语和定义适用于本文件。 3. 1. 1
输气管道 long-distancegastransmitingpipeline 输送天然气、煤气、液化石油气介质的长输管道。
1 GB/T27512-~2011
3.1.2
集气管道gasgatheringlines 油田内部自一级油气分离器至天然气的商品交接点之间的气管道。
3.1.3
输油管道long-distanceoiltransmitingpipeline 输送原油、成品油的长输管道。
3.1. 4
集油管道crudegatheringlines 油田内部计量分离器至有关场站间输送气液两相或未经处理的液流管道。
3.1.5
半定量风险评估semi-quantityriskassessment 按照评分体系对影响失效可能性和失效后果的各种因素进行打分，并综合得出以分数表示的风险
值的过程。 3. 1. 6
区段section 为对管道进行风险评估而将管道划分成的各个部分，是管道风险评估的最小单位。
3.1.7
失效可能性failureprobability 管道发生事故的可能性，以分数表示。
3. 1.8
失效可能性评分基本模型basicmodelforfailureprobabilityassessement 在对管道失效可能性评分时，所采用的统一的失效可能性评分模型，该模型包括了影响管道失效的
基本因素，即评分项，并给出了这些评分项的缺省权重。 3. 1.9
失效可能性评分修正模型modifiedmodelforfailureprobabilityassessement 针对所评价的管道所确定的失效可能性评分模型，即，根据所评价管道所处特定条件所确定的影响
管道失效的因素，即评分项，并给出了这些评分项的权重。 3.1.10
第三方破坏third-partydamage 除管道业主、使用管理维护方之外的其他人员无意中对管道造成的破坏。
3.1.11
管道本质安全质量pipelineessentialsafetyquality 由管道设计、制造、施工、地质条件、自然灾害、缺陷等因素所决定的管道安全水平。
3. 1. 12
失效后果failureconsequence 潜在的管道泄漏、燃烧、爆炸等事故所可能引起的最严重的人员伤亡、直接经济损失、无形损失等后
果，以分数表示。 3.1.13
直接经济损失directlyeconomicloss 由于管道泄漏、燃烧、爆炸等事故所造成的管道业主的不包括停工损失等间接损失的经济损失，在
计算直接经济损失时不考虑由于该事故所引起的次生事故所造成的损失。
2 GB/T 27512---2011
3. 1.14
无形损失imvisibleloss 由于管道泄漏、燃烧、爆炸等事故所造成的非经济损失，包括政治、社会、军事等方面的损失。
3. 1. 15
风险值riskvalue 以分数表示的失效可能性与失效后果的乘积。
3.1.16
风险绝对等级 riskabsolutegrade 将[0，15000］划分为预先给定的若于个区间，根据风险值所属的区间所确定的等级。
3.1.17
风险相对等级 riskrelativegrade 将[同一管道上的风险最小值，同一管道上的风险最大值］划分为若于个区间，根据风险值所属的区
间所确定的等级。 3.2符号
本标准所用的符号含义如下： a 针对设计审查阶段的失效可能性评分修正模型中设计控制得分的修正系数，无量纲； a12 针对设计审查阶段的失效可能性评分修正模型中施工控制得分的修正系数，无量纲； a13— 针对设计审查阶段的失效可能性评分修正模型中第三方破坏控制得分的修正系数，无
量纲；
a14 针对设计审查阶段的失效可能性评分修正模型中腐蚀控制得分的修正系数，无量纲： a21 针对竣工交付阶段的失效可能性评分修正模型中第三方破坏得分的修正系数，无量纲； a22 针对竣工交付阶段的失效可能性评分修正模型中腐蚀得分的修正系数，无量纲； a23— 针对峻工交付阶段的失效可能性评分修正模型中设备（装置）及人员培训得分的修正系数，
无量纲；
a24 针对峻工交付阶段的失效可能性评分修正模型中本质安全质量得分的修正系数，无量纲； asi 针对在用管道的失效可能性评分修正模型中第三方破坏得分的修正系数，无量纲； (32 针对在用管道的失效可能性评分修正模型中腐蚀得分的修正系数，无量纲； a33 针对在用管道的失效可能性评分修正模型中设备（装置）及操作得分的修正系数，无量纲； a34 针对在用管道的失效可能性评分修正模型中本质安全质量得分的修正系数，无量纲； C- 失效后果得分，无量纲； Cd 泄漏系数，无量纲； Cp 理想气体的恒压比热，J·g-1/K Cv 理想气体的恒积比热，J·g-1/K； K- —一Cp与Cv的比值，无量纲； di- 设计规范要求的覆土层最小厚度，mm d2 设计的覆土层厚度，mm; d3--实际的覆土层厚度，mm g.转变系数，无量纲； M- 一介质分子量，g/mol; N 从管道投用后到所进行的风险评估期间，工作压力的波动次数，无量纲： P--管道内介质压力，MPa; P,—管道设计压力，MPa
3
