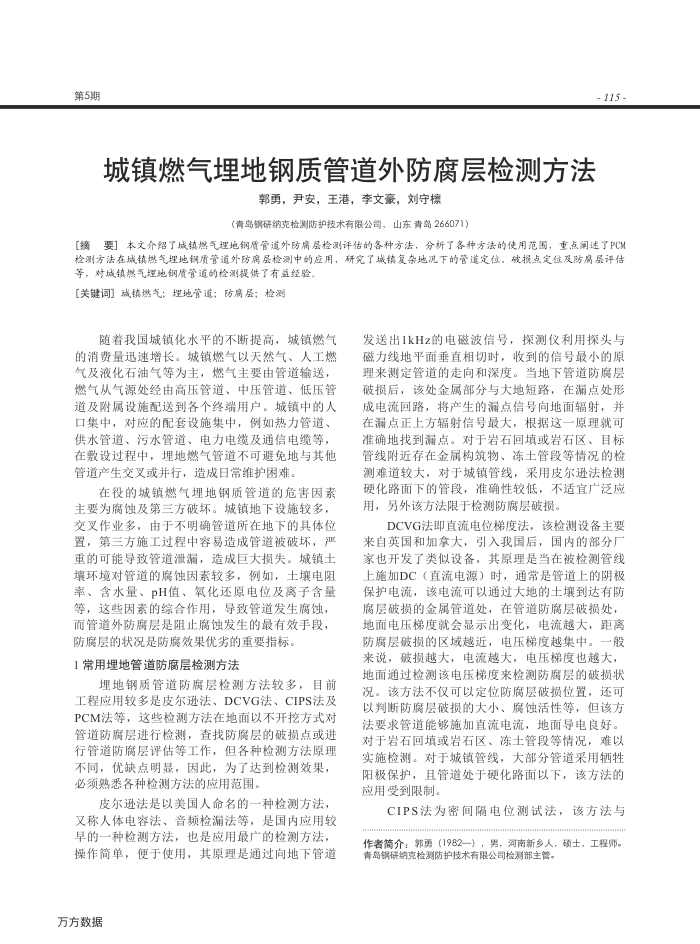

第5期
城镇燃气埋地钢质管道外防腐层检测方法
郭勇，尹安，主港，李文豪，刘守模
(青岛钢研纳克检测防护技术有限公司，山东青岛266071)
- 115-
[摘要】本文介绍了减镇燃气理地钢质管道外防扁层检测评估的各种方法，分析了各种方法的使用范围，重点阐述了PCM 检测方法在城镇燃气埋地钢质管道外防扁层检测中的应用，研究了减镇复杂地况下的管道定位、破损点定位及防扇层评估
等，对城镇燃气理地钢质管道的检测提供了有益经验。【关键词成镇燃气：埋地管通；防局层；检测
随者我国城镇化水平的不断提高，城镇燃气的消费量迅速增长。城镇燃气以天然气、人工燃气及液化石油气等为主，燃气主要由管道输送，燃气从气源处经由高压管道、中压管道、低压管道及附属设施配送到各个终端用户。城镇申的人口集中，对应的配套设施集中，例如热力管道、供水管道、污水管道、电力电缆及通信电缆等在数设过程申，理地燃气管道不可避免地与其他管道产生交叉或并行，造成日常维护困难。
在役的城镇燃气埋地钢质管道的危害因素
主要为腐蚀及第三方破坏。城镇地下设施较多，交叉作业多，由于不明确管道所在地下的具体位置，第三方施工过程中容易造成管道被破坏，严重的可能导致管道泄漏，造成巨大损失。城镇土增环境对管道的腐蚀因系较多，例如，土壤电阻率、含水量、pH值、氧化还原电位及离子含量等，这些因素的综合作用，导致管道发生腐蚀；而管道外防磨层是阻止腐蚀发生的最有效手段
防腐层的状况是防腐效果优劣的重要指标。 1常用埋地管道防腐层检测方法
埋地钢质管道防腐层检测方法较多，目前
工程应用较多是皮尔逊法、DCVG法、CIPS法及 PCM法等，这些检测方法在地面以不开挖方式对管道防腐层进行检测，查找防腐层的破损点或进行管道防腐层评估等工作，但各种检测方法原理不同，优缺点明显，因此，为了达到检测效果，必须熟悉各种检测方法的应用范围。
皮尔逊法是以美国人命名的一种检测方法
又称人体电容法、音频检漏法等，是国内应用较早的一种检测方法，也是应用最广的检测方法，操作简单，便于使用，其原理是通过向地下管道
万方数据
发送出1kHz的电磁波信号，探测仪利用探头与磁力线地平面垂直相切时，收到的信号最小的原理来测定管道的走向和深度。当地下管道防腐层破损后，该处金属部分与大地短路，在漏点处形成电流回路，将产生的漏点信号向地面辐射，并在漏点正上方辐射信号最大，根据这一原理就可准确地找到漏点。对于岩石回填或岩石区、目标管线附近存在金属构筑物、冻土管段等情况的检测难道较大，对于城镇管线，采用皮尔逊法检测硬化路面下的管段，准确性较低，不适宜广泛应用，另外该方法限于检测防腐层破损
DCVG法即直流电位梯度法，该检测设备主要来自英国和加拿大，引入我国后，国内的部分厂家也开发了类似设备，其原理是当在被检测管线上施加DC（直流电源）时，通常是管道上的阴极保护电流，该电流可以通过大地的土壤到达有防腐层破损的金属管道处，在管道防腐层破损处地面电压梯度就会显示出变化，电流越大，距离防腐层破损的区域越近，电压梯度越集中。一般来说，破损越大，电流越大，电压梯度也越大，地面通过检测该电压梯度来检测防腐层的破损状况。该方法不仅可以定位防腐层破损位置，还可以判断防腐层破损的大小、腐蚀活性等，但该方法要求管道能够施加直流电流，地面导电良好。对于岩石回填或岩石区、冻土管段等情况，难以实施检测。对于城镇管线，大部分管道采用栖性阳极保护，且管道处于硬化路面以下，该方法的应用受到限制。
CIPS法为密间隔电位测试法，该方法与作者简介：郭勇（1982一），男，河南新乡人，硕士，工程师。青岛钢研纳克检测防护技术有限公司检测部主管。
