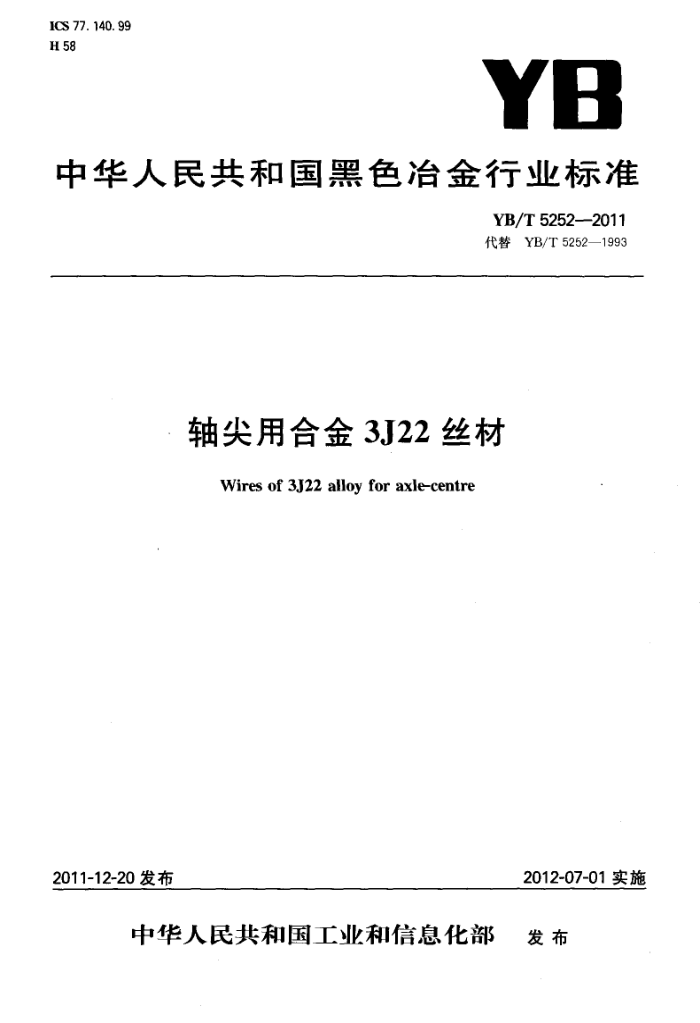

ICS 77. 140. 99 H 58
YB
中华人民共和国黑色金行业标准
YB/T5252-2011 代替YB/T5252—1993
轴尖用合金3J22丝材
Wires of 3J22 alloy for axle-centre
2012-07-01实施
2011-12-20 发布
中华人民共和国工业和信息化部 发布 YB/T5252-—2011
轴尖用合金3J22丝材
1范围
本标准规定了轴尖用合金3J22丝材的尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、 标志和质量证明书。
本标准适用于制作仪表轴尖、仪表轴承用高硬度、耐腐蚀、无磁性合金3J22的冷拉丝材。 2规范性引用文件
下列文件对于本文本的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T223.20 钢铁及合金化学分析方法电位滴定法测定钻量 GB/T223.25 钢铁及合金化学分析方法丁二酮重量法测定镍量 GB/T223.28 钢铁及合金化学分析方法α安息香重量法测定钼量 GB/T223.43 钢铁及合金钨含量的测定重量法和分光光度法 GB/T223.58 钢铁及合金化学分析方法亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T 223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T223.67 钢铁及合金硫含量的测定次甲基蓝分光光度法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T223.74 钢铁及合金化学分析方法非化合碳含量的测定 GB/T 238 金属材料线材反复弯曲试验方法 GB/T 239 金属线材扭转试验方法 GB/T4340.1 金属材料维氏硬度试验第1部分：试验方法 GB/T15006 弹性合金的尺寸、外形、表面质量、试验方法和检验规则的一般规定 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外线吸收法（常规方法） YB/T5242精密合金包装、标志和质量证明书的一般规定
3尺寸、外形及允许偏差 3.1尺寸
合金丝材的公称直径及允许偏差应符合表1规定。直径允许偏差组别应在合同中注明，不注明时供方可以任一一组交货。经供需双方协议，可供应其他直径的合金丝材。 3.2外形 3.2.1合金丝材的不圆度不大于0.004mm。 3.2.2合金丝材外形应符合GB/T15006的有关规定。 4技术要求 4.1合金牌号和化学成分
合金的牌号和化学成分应符合表2的规定。在保证合金丝材性能的前提下为改善合金加工性能，允
1 YB/T5252—2011
表 3
序号 1 2 3 4 5 6 7
检验项目化学成分硬度磁性弯曲试验扭转试验尺寸、外形表面质量
取样数量 1/炉 2/批 2/批 2/批 2/批逐支逐支
取样部位 GB/T 20066 不同卷丝材不同卷丝材不同卷丝材不同卷丝材
试验方法
第2章中GB/T223,GB/T20123
GB/T 4340.1 磁天平或协议 GB/T 238 GB/T 239 适当的量具
目视
检验规则 6.1 丝材应成批验收，每批由同一炉号、同一尺寸和精度等级的丝材组成。 6.2合金丝材时效热处理后的显微硬度试验，若试验结果不合格时，允许重新取样，变更热处理制度处理后再进行检验，合格者交货。 6.3合金丝材的磁性检验，初验结果不合格时，允许取双倍数量试样复验，复验结果即使有1支试样不合格，则该批合金丝材判为不合格。但允许供方对复验不合格的丝材逐卷检验，将检验合格的产品重新组批，合格者可以交货。 6.4合金丝材其他检验项目按GB/T15006中的有关规定执行。 7包装、标志和质量证明书
6
合金丝材成品的包装、标志和质量证明书应符合YB/T5242的有关规定。 中华人民共和国黑色冶金
