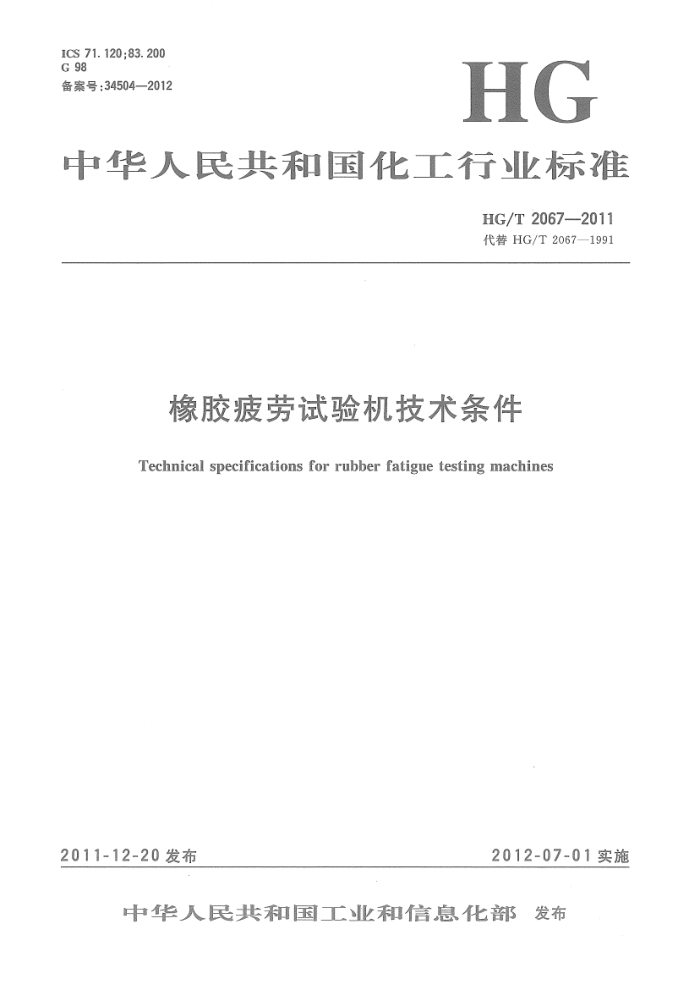

ICS 71.120;83.200 G 98 备案号：34504—2012
HG
中华人民共和国化工行业标准
HG/T 2067—2011 代替HG/T20671991
橡胶疲劳试验机技术条件
Technical specifications for rubber fatigue testing machines
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T 2067—2011
前言
本标准代替HG/T2067一1991《橡胶疲劳试验机技术条件》。 本标准与HG/T2067-—1991相比主要变化如下：
修改了频率的要求（见本版的4.4)；修改了频率的相对误差（见本版的4.4）；修改了外观与电气性能要求（见本版的4.7）；修改了噪声试验（见本版的5.9）；修改了运输颠簸试验（见本版的5.11）。
本标准由中国石油和化学工业联合会提出。 本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。 本标准起草单位：江苏明珠试验机械有限公司、北京友深电子仪器有限公司、北京橡胶工业研究设
计院。
本标准主要起草人：朱明、朱庆华、何成。 本标准所代替标准的历次版本发布情况为：HG/T20671991。
工 HG/T2067—2011
橡胶疲劳试验机技术条件
1范围
本标准规定了橡胶疲劳试验机的主要结构、要求、试验方法、检验规则、标志和包装。 本标准适用于测试橡胶屈挠龟裂、伸张疲劳等疲劳特性的疲劳试验机（以下简称试验机）。其他类
橡胶材料的疲劳试验机也可参照采用本标准。 2规范性引用文件
下列文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
HG/T2382橡胶测试仪器设备通用技术要求 3主要结构 3.1试验机主要由动力驱动系统、传动机构、往复运动部件及数控装置组成。 3.2动力驱动系统由电机和变速机构组成。 3.3传动装置由二套V形槽偏心轮、滑块及连杆机构组成，带动往复运动部件做上、下往复运动。往复运动最大行程为100mm。双连杆应平行，在100mm长度内双连杆的平行度应小于0.2mm。也可采用一套偏心连杆机构作为传动装置。 3.4往复运动部件由十字连接装置、两根空心滑柱及双排上、中、下四组夹持器组成。也可采用双柱上、下夹持器的形式完成往复运动。 3.5用各种装置来记录往复次数或完成数控功能， 4要求 4.1正常工作条件
试验机正常工作条件： a）周围环境无震动、无腐蚀性介质； b) 环境温度在10℃～35℃的范围内 c) 在稳固的基础上正确安装； d) 相对湿度30%~85%； e） 电源电压的误差为额定电压的士10%。
4.2机械部分 4.2.1夹持器齿面应在同一垂直平面上，平面度0.5mm。 4.2.2夹持器夹持试样要可靠，在试验过程中不应有相对滑移。 4.2.3刻度对"0"时，夹持器的行程不应超过0.5mm。 4.2.4夹持器往复运动应平稳，不应有明显的摇摆及冲击，摆动量不应超过0.3mm。 4.2.5上下夹持器端面应平行，在100mm长度内平行度应小于0.2mm。 4.3计数器
试验机应配备计数器，并具有自动计数显示、预置、暂停、记忆、自动停机及音响报警功能。
1 HG/T2067—2011 4.4频率
试验机的频率在1Hz～5Hz范围内，但对特殊目的，也可以使用其他频率。其频率由指示器显示，频率的相对误差均不超过士2%。 4.5温度
试验机连续工作2h后，运动部件摩擦产生的温升不应超过15℃。 4.6噪声
试验机噪声应小于70dB(A)。 4.7外观与电气性能要求
外观质量、电气性能要求应符合HG/T2382的规定。 4.8运输颠簸试验
试验机在包装条件下，应能承受运输颠簸试验而无损坏。颠簸后的试验机不经修调仍应符合本标准要求。 5试验方法 5.1 试验条件
试验条件应符合4.1的要求。 5.2检验器具
检验器具包括： a）计量器具：直尺、游标卡尺、塞尺、百分表； b）声级计； c）测温仪； d）秒表； e） 兆欧表（500V）； f)转速表。
5.3平面度检测
用专用直角尺的一个直角边放在夹持器上，用塞尺检验另一直角边端面与滑柱之间的间隙符合 4.2.1的要求。
将上下夹持器端面靠近，用塞尺测量其间隙应符合4.2.5的要求。 5.4刻度调零
调整滑块至0刻度，转动手轮，用百分表测量运动夹持器上端面，使运动夹持器往复行程符合 4.2.3的要求。 5.5动夹持器摆动量的测定
在动夹持器侧面75mm长度范围内，用百分表检查摆动量应符合4.2.4的要求。 5.6 6计数装置
接通试验机电源，检查计数装置的运行情况应符合4.3的要求 5.7 频率检测
用秒表核对动夹持器上下往复频率，应符合4.4的要求。
5.8 3温升试验
连续运转2h，用测温仪测量运动部件因摩擦产生的温升，应符合4.5的要求 5.9噪声试验
按照HG/T2382检测试验机运行中噪声，应符合4.6的要求。 5.10 外观与电气性能
外观及电气性能按HG/T2382试验，应符合4.7的要求。
2 HG/T2067—2011
5.11运输颠簸试验
试验机包装后，用载重汽车以30km/h～40km/h的速度在三级公路上运行200km或在颠簸试验台上做相应的试验，应符合4.8的要求。 6 检验规则 6.1产品检验
每台产品应经质量检验部门检验合格，并附有合格文件后方能出厂。 6.2检验分类
产品检验分出厂检验和型式检验。 6.3出厂检验
出厂检验按5.3～5.10逐条逐台进行，其结果应符合4.2～4.7的规定； 6.4型式检验 6.4.1型式检验按5.3～5.11逐条抽样进行，其结果应符合4.2～4.8的规定。 6.4.2在下列情况应进行型式检验：
a) 试制的新产品（包括老产品转产）； b） 产品设计、工艺或所使用的材料及配套元、器件有重大变更； c） 成批生产的产品进行定期抽查； d) 同类产品的质量鉴定。
6.5抽样
定期抽查进行型式检验，一般每年抽查一次，每次不应少于2台。 6.6判定规则 6.6.1在出厂检验时，若有不合格项，可进行一次修复，重新送检。若仍有不合格项，则判定该台产品为不合格品。 6.6.2在型式检验时，若有一台不合格，可进行一次修复；若同一个项目有两台不合格则判定该批产品为不合格品。 7标志、包装 7.1每台试验机应在明显位置固定产品铭牌。 7.2整台试验机用木箱装箱，箱内壁应用防潮纸密封，并将仪器固定在木箱中，防止运输过程中移位损坏。 7.3包装箱外壁字样、标记应不因时间长和雨水冲洗而模糊不清，其内容如下：
a) 产品名称及型号； b） 制造厂家； c) 毛重、净重； d) 收货单位及地址； e）木箱尺寸； f）安全注意标志，如“小心”、“防潮”、“轻放”、“请勿倒置”等字样或标志。
7.4仪器成套性：
a）装箱单一份； b）产品使用说明书一份； c） 产品合格证一份。
