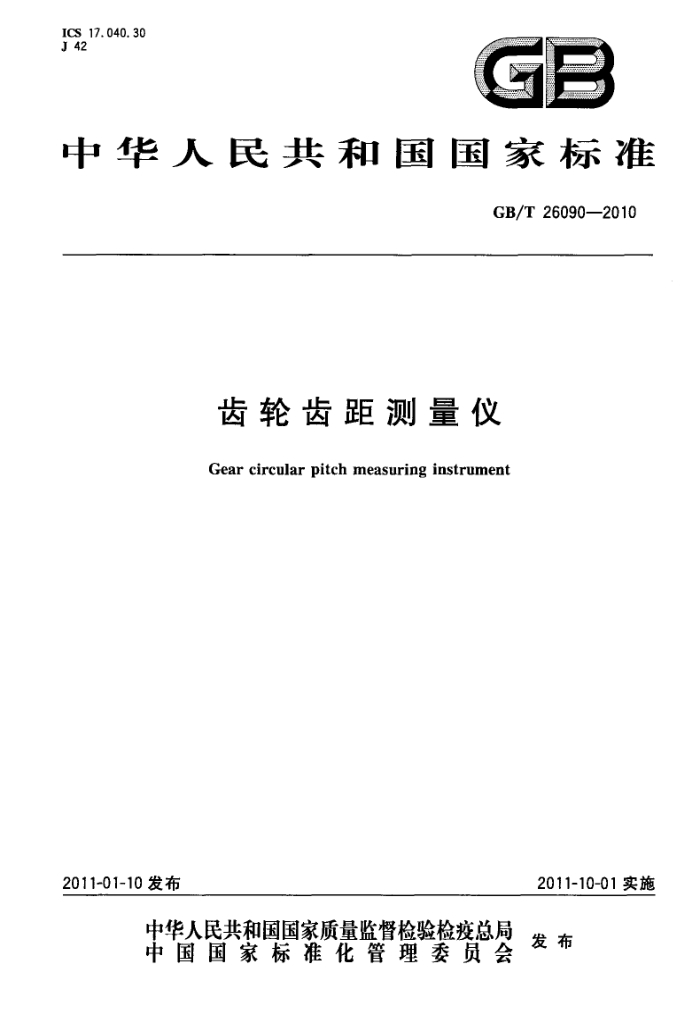

ICS17.040.30 J42
GB
中华人民共和国国家标准
GB/T26090—2010
齿轮齿距测量仪
Gear circular pitch measuring instrument
2011-01-10发布
2011-10-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T26090—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132)归口。 本标准负责起草单位：哈尔滨量具刃具集团有限责任公司。 本标准参加起草单位：中国计量学院、北京中科恒业中自技术有限公司。 本标准主要起草人：刘庆胜、孙秀文、陈显民、赵军、陈洪安、霍炜。
I GB/T26090—2010
齿轮齿距测量仪
1 范围
本标准规定了齿轮齿距测量仪的术语和定义、型式与基本参数、要求、安全性能、检验条件、检验方法、标志与包装等。
本标准适用于可测齿轮模数范围为1mm20mm，顶圆直径不大于600mm的齿轮齿距测量仪（以下简称“齿距测量仪”）。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191—2008包装储运图示标志（ISO780：1997，MOD） GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求（IEC61010
1:2001,IDT)
GB/T 4879--1999 9防锈包装 GB/T 5048--1999 9防潮包装 GB/T6388一1986运输包装收发货标志 GB/T9969—2008工业产品使用说明书 总则 GB/T10095.1—2008 3圆柱齿轮精度制第1部分：轮齿同侧齿面偏差的定义和允许值（ISO
1328-1:1995,IDT)
GB/T14436—1993 3工业产品保证文件总则 GB/T17163—2008 3几何量测量器具术语基本术语
3术语和定义
GB/T10095.1一2008、GB/T17163一2008中确立的以及下列术语和定义适用于本标准。
3. 1
齿轮齿距测量仪gearcircularpitchmeasuringinstrument 采用相对或绝对测量法，使用相应的传感器，用于测量单个齿距偏差、齿距累积偏差、齿距累积总偏
差等参数项目的齿轮专用测量仪。
4型式与基本参数
4.1型式
齿距测量仪的型式与主要部分名称见图1所示。图示仅供图解说明，不表示具体结构。
1 GB/T26090—2010
5—测头； 6—-测量滑座； 7 一测量立柱；
1仪器基座，
8 一打印机： 9
计算机； 10——电气柜。
下顶尖及主轴； 3——被测齿轮； 4---上顶尖;
2
图1 齿距测量仪的型式与主要部分名称
4.2基本参数
齿距测量仪的基本参数及其数值应符合表1的规定。
表 1
单位为旁米
基本参数可测齿轮的模数
数 值 1~20 600 ≤0.0001
可测齿轮的最大顶圆直径
传感器分辩力
5要求 5.1外观
齿距测量仪各工作表面不应有锈蚀、碰伤、显著划痕等缺陷。非工作表面应有防护涂层、镀层或其他防护性处理。防护涂层、镀层应色泽均匀、平整光滑，无脱皮或凸凹不平等外观质量缺陷。 5.2相互作用
齿距测量仪的运动部分应灵活、平稳，无卡滞现象，紧固部分应牢固可靠，不得有松动。 5.3下顶尖斜向圆跳动
下顶尖斜向圆跳动不应大于表2中的规定值。
2 GB/T26090—2010
5.4上下顶尖连线对主轴回转中心的同轴度
上下顶尖连线对主轴回转中心的同轴度（每200mm范围内）不应大于表2中的规定值。 5.5测量滑座上下移动对上下顶尖连线的平行度
测量滑座上下移动对上下顶尖连线的平行度（任意200mm范围内）不应大于表2中的规定值。 5.6测微系统的示值误差
测微系统的示值误差不应大于土0.5um。 5.7测量齿距累积总偏差的示值误差
测量齿距累积总偏差的示值误差不应大于表2中的规定值。 5.8测量齿距累积总偏差的示值重复性
测量齿距累积总偏差的示值重复性不应大于表2中的规定值。
表 2
单位为微米测量齿距累积
测量滑座上下移动对上
下顶尖斜 上下顶尖连线对主轴 下顶尖连线的平行度 测量齿距累向圆跳动 回转中心的同轴度
可测齿轮精度等级
积总偏差的 总偏差的示值
GB/T10095.1-2008
重复性 1 2 3 4
侧面 示值误差
正面
2
2~3 4~5 6~8 9~12
1 2 3 5
6 8 10 16
±2 ±3 ±5 ±8
4 6 8
6安全性能
齿距测量仪在防爆、绝缘等方面的安全性能应符合GB4793.1一2007的规定。 7检验条件 7.1检验时室内温度在(20士1)℃，温度变化不大于0.5℃/h，湿度<70%RH。受检齿距测量仪在检验室内平衡温度时间不少于12h，检验工具在室内平衡温度时间不少于6h。 7.2检验室内应无影响测量的灰尘、振动、噪音、气流、腐蚀性气体和较强磁场。电源电压、气源气压、 流量等应符合齿距测量仪使用说明书中的要求。
8检验方法
8.1外观
目力观测。 8.2相互作用
目测和手感检验。 8.3下顶尖斜向圆跳动
将装有扭簧比较仪（或电感式测微仪)的磁力表座固定在仪器基座上，使扭簧比较仪（或电感式测微仪)的测头与下顶尖锥面垂直接触，转动主轴720°，扭簧比较仪（或电感式测微仪)示值的最大变化量为下顶尖斜向圆跳动。
3 GB/T26090—2010
8.4上下顶尖连线对主轴回转中心的同轴度
在上、下顶尖间分别安装长度为200mm和400mm的精密心轴，将装有扭簧比较仪的磁力表座固定在下项尖转盘上，使扭簧比较仪的测头与精密心轴上端外圆垂直接触，转动主轴720°，根据精密心轴的长度，分别将2次扭簧比较仪示值的最大变化量按比例换算成每200mm长度的检测值，其中的最大值为上下顶尖连线对主轴回转中心的同轴度。 8.5测量滑座上下移动对上下顶尖连线的平行度
在上、下顶尖间安装精密心轴（圆柱度不应大于1μm），将装有扭簧比较仪的磁力表座固定在测量滑座上，使扭簧比较仪的测头分别与心轴正面和侧面外圆垂直接触，上下移动测量滑座，扭簧比较仪示值的最大变化量为测量滑座上下移动对上下顶尖连线的平行度。 8.6测微系统的示值误差
根据测微系统的量程，选用相应尺寸间隔的6块量块（3等）进行检定。先用所选的最小尺寸量块对零，用其他各尺寸的量块按正向依次检定示值误差。再以最大尺寸量块对零，用其他各尺寸的量块按负向依次检定示值误差。各受检点的示值误差9按下式计算，其中的最大值为测微系统的示值误差，
o,=r:-(L-L.)
式中： r:测微系统第i受检点的示值； L第i受检点所用量块的实际尺寸 L。—一对零用量块的实际尺寸。 当不能使用量块直接检定时，可采用同等准确度的其他方法对测微系统的示值误差进行检定。
8.7测量齿距累积总偏差的示值误差
将标准齿轮（2级精度）安装在上、下顶尖之间，使测头与标准齿轮齿高中部的齿面接触，按齿距测
量程序从标记齿进行测量，连续测量齿距累积总偏差5次，5次测量中与标准齿轮齿距累积总偏差之差的最大值为测量齿距累积总偏差的示值误差。 8.8测齿距累积总偏差的示值重复性
用8.7同样的方法，在一次装夹中，从标记齿顺时针或逆时针连续测量5次，5次测量中齿距累积总偏差的最大值与最小值之差为测量齿距累积总偏差的示值重复性。 8.9安全性能
按GB4793.1一2007规定的方法进行检验
9标志与包装
9.1标志 9.1.1齿距测量仪上应标志：
a）制造厂厂名或注册商标； b）名称和型号； c）产品制造日期及产品序号。
9.1.2齿距测量仪外包装的标志应符合GB/T191一2008和GB/T6388一1986的规定。 9.2包装 9.2.1齿距测量仪的包装应符合GB/T4879—1999和GB/T5048—1999的规定。 4 GB/T26090—2010
9.2.2齿距测量仪经检验符合本标准要求的应具有符合GB/T14436一1993规定的产品合格证。产品合格证上应标有本标准的标准号、产品序号和出厂日期，以及符合GB/T9969一2008规定的使用说明书、装箱单。
?
