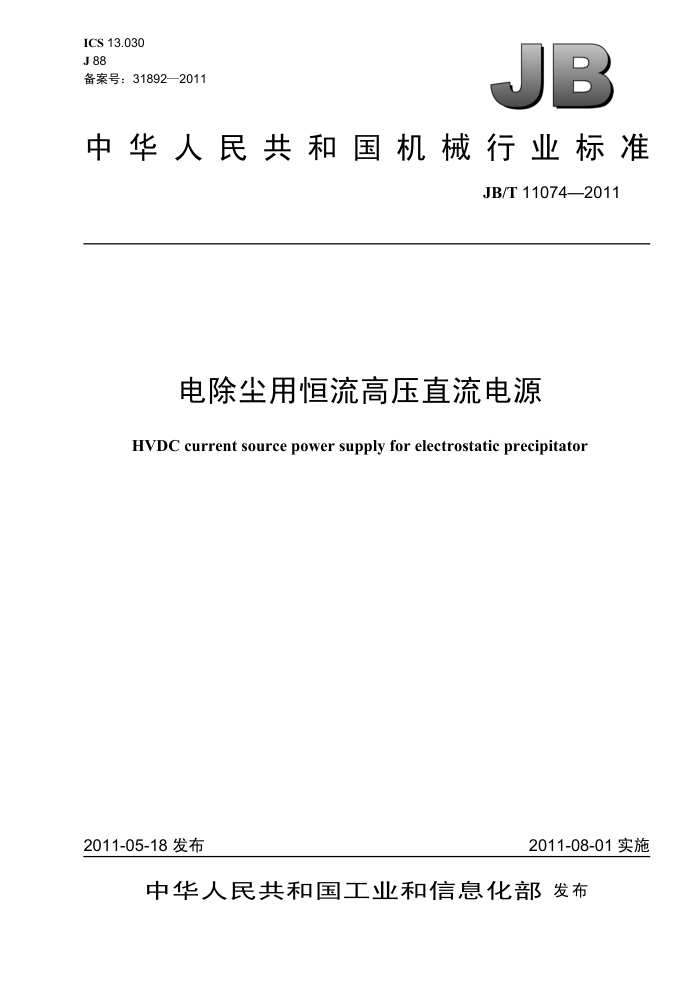

ICS 13.030 J 88 备案号：31892—2011
B
中华人民共和国机械行业标准
JB/T 11074—2011
电除尘用恒流高压直流电源
HVDC current source power supply for electrostatic precipitator
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 11074—2011
目 次
前言， 1 范围….
规范性引用文件. 产品型号与型谱
2
3
3.1 产品型号.. 3.2 型谱. 4技术要求.. 4.1 使用条件 4.2 负载等级. 4.3 额定输出直流电压 4.4 电源的电气绝缘强度 4.5 高压整流变压器内部局部放电量要求 4.6 电源的电气性能. 4.7 设备各部位的温升， 4.8 设备稳定运行条件 4.9 闪络试验..…. 4.10 柜体要求 4.11 噪声. 4.12 防护等级. 5试验方法. 5.1 绝缘耐压试验 5.2 高压整流变压器内部局部放电量的测定试验 5.3 电气性能试验 5..4温升试验. 6检验规则… 6.1 检验分类. 6.2 出厂检验.… 6.3 型式检验.. 6.4检验项目..… 7标志、包装、运输和贮存图1短路试验电路.. 图2　过电压快速保护试验电路. 表1电除尘用高压恒流直流电源的检验项目.
前言
本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会归口。 本标准起草单位：上海激光电源设备有限责任公司、浙江菲达环保科技股份有限公司。 本标准主要起草人：潘峰、郦建国、陈宇渊本标准为首次发布。
II JB/T 11074—2011
电除尘用恒流高压直流电源
１范围
本标准规定了电除尘用工频恒流高压直流电源的产品型号与型谱、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于电除尘用工频恒流高压直流电源。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。
GB/T3797—2005电气控制设备 JB/T1505—1975　半导体电力变流器 型号编制方法 JB/T 5845高压静电除尘用整流设备　试验方法 JB/T 9688电除尘用晶闸管控制高压电源
3产品型号与型谱 3.1产品型号
产品型号应执行JB/T1505的规定，产品型号定义如下：
GGA;HL—A/kV—
硅整流高压用，
自定义序号额定输出电压额定输出电流
油浸自冷恒流源
其中，自定义序号种类如下： C—单片机或 DSP 自动控制; N——户内使用; S——手动型; 示例： GGA;HL一1.2 A/72 kV一SW，表示硅整流高压恒流直流电源，额定输出直流电流为 1.2 A，额定输出直流电压为
D- -DCS 自动控制; P -PLC 自动控制; W——户外使用。
72kV，手动控制，整流变压器为户外油浸自冷式。 3.2型谱 3.2.1额定输出直流电压等级
电除尘用恒流高压直流电源的额定输出直流电压（平均值）在下列数值中选取（单位为kV）：40、 50、60、66、72、80、90、100、120。
客户有特殊要求时，应在订货合同或技术协议中体现 3.2.2额定输出直流电流等级
电除尘用恒流高压直流电源的额定输出直流电流（平均值）在下列数值中选取（单位为A）：0.02、
1 JB/T 11074—2011
0.05、0.1、0.15、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1.0、1.2、1.4、1.6、1.8、2.0。
客户有特殊要求时，应在订货合同或技术协议中体现。 4　技术要求 4.1使用条件
按照 JB/T 9688 中的规定。 4.2负载等级
按照 JB/T 9688 中的规定。 4.3额定输出直流电压
电除尘用恒流高压直流电源的额定输出直流电压应符合3.2.1的要求。 4.4电源的电气绝缘强度
按照 JB/T 9688 中的规定。 4.5高压整流变压器内部局部放电量要求
高压整流变压器在0.9倍额定输出直流电压下，其内部的局部放电量不大于1000pC。 4.6电源的电气性能 4.6.1开路性能
将高压整流变压器输出端开路，用调压器输入交流电压时，使其输出电压不小于额定输出直流电压的 1.5 倍，开路运行 1 min，不应有击穿、闪络或异常响声 4.6.2短路性能
电源在负载情况下，高压整流变压器输出端允许瞬态短路（闪络）或稳态短路，而设备中任何元件
不应损坏。在额定输出电流稳态短路时，电源输入电流不大于额定输入电流的10%；电源输出电流不大于额定输出电流的115%。 4.6.3调节电流方式
电源电流调节采用步进调节方式。 4.6.4电源的过电压快速保护及跳闸报警功能
当负载开路或运行电压高于过电压保护设定值时，电源过电压快速保护，设备中任何元件不应损坏，且应能跳闸并发出报警。 4.6.5电源的功率因数
在负载等级使用条件下，电源的功率因数≥0.90。 4.6.6　电源的冲击
按照 JB/T 5845 中的规定。 4.7设备各部位的温升
按照 JB/T 9688 中的规定。 4.8设备稳定运行条件
设备应在额定输出直流电压、额定输出直流电流的情况下稳定运行（各种过电压保护器件按设定要求整定）。 4.9闪络试验
按照 JB/T 9688 中的规定。 4.10柜体要求
按照 JB/T 9688 中的规定。 4.11噪声
设备的噪声应符合GB/T3797—2005中4.5.3的规定， 4.12防护等级
2 JB/T 11074—2011
按照 JB/T 9688 中的规定。 5试验方法 5.1绝缘耐压试验
按照JB/T5845中的规定。 5.2高压整流变压器内部局部放电量的测定试验
将高压整流变压器与局部放电测试仪按其要求连接。高压整流变压器输出端开路，用调压器送电，以3 kV/s 升压速度升压，至高压整流变压器的输出电压为 0.9 倍额定输出直流电压时，运行 5 min，并测量局部放电值，其结果应符合4.5的要求。 5.3电气性能试验 5.3.1开路试验
将变压器的输出端开路，用调压器送电，以3kV/s 左右的升压速度缓慢上升交流电压，至变压器
的输出电压为额定输出直流电压的 1.5 倍，运行1 min。其结果应符合4.6.1的要求。 5.3.2短路试验 5.3.2.1试验电路
试验电路如图1所示。
高压整流变压器
恒流控制柜
AC
V
V
K1 和K2表示同一高压隔离开关的两种不同状态。
图1短路试验电路
5.3.2.2瞬态短路试验
在额定输出直流电压和额定输出直流电流条件下，用高压隔离开关由 K1状态操作至K2状态时, 高压隔离开关将负载电阻RL短路，反复次数不低于10次。每次短路撤去后，全部仪表示数都应恢复原态。试验后，电源正常工作。 5.3.2.3稳态短路试验
在K2状态下，高压隔离开关将高压整流变压器输出端对地短路。恒流高压直流电源工作在额定输出直流电流状态时，测量输出电流 I。、输入电流I 和输入电压Ui。然后将高压隔离开关操作至K1状态接通负载电阻RL，再测出上述电流和电压。
根据测试数据，按照公式（1）、公式（2）计算：
K =-oir=0xuir=R, ×100%
(1)
I。R =RUIR= O IIRL=OU,IRL=R
IRL=R^ U; IR =0 L×100%
(2)
K =
式中: Rn——额定输出电压/额定输出电流; K。 -电源输出电流系数（稳态短路），应符合 4.6.2的要求，即K。≤115%;
3 JB/T 11074—2011
Ki- 电源输入电流系数（稳态短路），应符合4.6.2的要求，即K;≤10%。 5.3.3负载试验
按照 JB/T 5845 中的规定。 5.3.4过电压快速保护及跳闸、报警功能试验 5.3.4.1试验电路
试验电路如图2所示。
K1
R
高压整流变压器
恒流控制柜
一
K1 和 K2 表示同一高压隔离开关的两种不同状态。
图2　过电压快速保护试验电路
5.3.4.2电源开路保护试验
在K1状态下，正常操作恒流高压直流电源，电源过电压快速保护，其结果应符合4.6.4的要求
5.3.4.3电源动态开路保护试验
恒流高压直流电源工作在额定状态下，高压隔离开关由K2状态操作至K1状态，电源过电压快速保护，其结果应符合4.6.4的要求。 5.3.5电源效率和功率因数的测定和计算
按照JB/T5845中的规定。 5.3.6冲击保护试验
按照 JB/T 5845 中的规定。 5.4温升试验
按照 JB/T 5845中的规定。 6检验规则 6.1检验分类
按照 JB/T 9688 中的规定。 6.2出厂检验
按照 JB/T 9688 中的规定。 6.3型式检验
按照 JB/T 9688 中的规定。 6.4 检验项目
电除尘用恒流高压直流电源的型式检验和出厂检验项目见表1。
表1 电除尘用恒流高压直流电源的检验项目
“要求”的 “检验方法” 章条号 的章条号
序号 1 2 4
型式检验 出厂检验
检验项目
负载检验耐压检验
