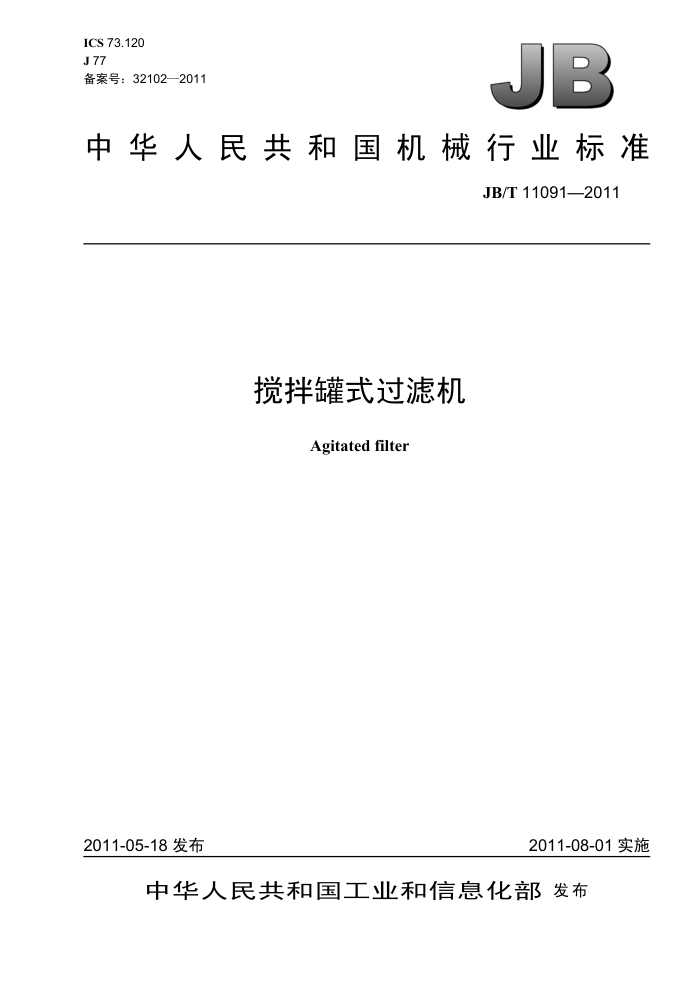

ICS 73.120 J77 备案号：32102—2011
B
中华人民共和国机械行业标准
JB/T 11091—2011
搅拌罐式过滤机
Agitated filter
2011-08-01 实施
2011-05-18 发布
中华人民共和国工业和信息化部发布 JB/T 11091—2011
目 次
前言， 1 范围….
...I
规范性引用文件. 型式与基本参数.
2 3
3..型式.. 3.2基本参数... 3.3 型号表示方法. 4 技术要求..… 4.1 般要求. 4.2 性能要求..… 4.3 材料要求.. 4.4 制造要求， 4.5 外观质量要求 4.6 安全要求.… 5 试验方法 5.1 绝缘电阻测量. 5.2 噪声测试.… 5.3 水压试验.. 5.4 生产能力、滤饼含液量、滤液含固量的测定 5.5 空运转试验. 5.6 负荷试验
.....................
...............
....
又
..................................
....................................
.........................
:4
检验规则.… 6.1 检验分类.. 6.2 出厂检验. 6.3 型式检验 7标志、包装、运输和贮存 7.1　标志. 7.2　包装、运输 7.3贮存... 图1搅拌罐式过滤机结构示意图
6
............. 5
.......................
................................
S
6
.. 6 JB/T 11091—2011
前言
本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准负责起草单位：合肥天工科技开发有限公司、合肥通用机械研究院、石家庄工大化工设备有
限公司。
本标准主要起草人：张德友、卓培忠、李传祥、陈建国、周进、张继军、郭会江。 本标准为首次发布。
1I JB/T 11091—2011
中
a)
b)
1——驱动装置；2 搅拌轴；3— 搅拌桨叶；4——罐体；5— -滤网（布)；6 -出料阀；7— 粉尘捕集器。
图1搅拌罐式过滤机结构示意图
3.2基本参数
搅拌罐式过滤机基本参数应符合表1中的规定。
表1 罐体内径(D)
过滤面积 m?
工作压力 MPa
mm
平底 400 500 600 800 1 000 1 200 1 400 1 600 1 800 2 000 2 100 2 300 2 400
锥底一 /
0.1 0.2 0.3 0.5 0.8 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5
1 600
-0.1～1.0
800
1 000
1 200
-0.1～0.6
1 600
2 JB/T 11091—2011
4.2性能要求 4.2.1过滤机的实际工作循环时间、动作次数、生产能力、滤饼含液量、滤液含固量等应符合设计要求。 4.2.2过滤机空运转时噪声（声压级）应不大于75 dB（A）。 4.3材料要求 4.3.1过滤机的材料应符合相关标准的规定，并有材料的质量证明书。如无质量证明书时，制造企业须按有关标准进行检验，合格后方可使用。 4.3.2铸件的铸造和验收应符合 GB/T1348、GB/T2100、GB/T 9439、GB/T 11352 的规定。 4.3.3锻件的锻造和验收应符合 JB/T4726、JB/T4727、JB/T4728 的规定 4.3.4零件材料代用时，以质量相当或较优的材料，并须经设计部门同意方可代用。 4.4制造要求 4.4.1过滤机罐体的设计、制造与检验符合GB 150 的规定，对属于压力容器类别范围内的罐体还应符合 TSG R0004 和 JB/T 4730 的规定 4.4.2罐体上的压力表、安全阀应符合 TSG R0004 的规定。 4.4.3滤网（布）组装后，表面应平整，滤网（布）与滤板连接处密封不得穿滤。 4.4.4搅拌卸料装置动作应平稳、准确、可靠，搅拌轴与罐体连接处密封不得渗漏。 4.4.5 平底过滤机搅拌轴的下终点位置误差为土1mm，并且结构上应设置机械限位装置。 4.4.6搅拌奖叶的最大径向摆动量应不大于5mm 4.4.7过滤机罐体应在设计图样或GB150规定的试验压力下进行水压试验，应符合下列要求：
a）无渗漏; b）无可见的变形; c）试验过程中无异常的响声。
4.5外观质量要求 4.5.1零部件表面应无明显的锤痕、划伤痕。 4.5.2罐体的焊接接头表面的形状及外观要求应符合 GB150 的规定。 4.5.3过滤机的外露未加工表面（不锈钢零件表面除外）应涂漆，漆膜应均匀、平整、光滑和牢固，涂层质量应符合 JB/T 4711 的规定。 4.6　安全要求 4.6.1动力线路与保护电路对罐体和各接地点的绝缘电阻应大于2 MQ。 4.6.2电气控制箱、接线盒、电机的金属外壳应可靠接地。 4.6.3电气设备的保护、控制电路和控制功能应符合GB5226.1的要求。 5　试验方法 5.1绝缘电阻测量
用500V绝缘电阻表分别测量控制电路和动力电路对罐体、各接地点的绝缘电阻，仪表精度不低于 1级。 5.2噪声测试
过滤机的噪声测试方法应符合GB/T10894的规定。 5.3水压试验
水压试验方法按照 TSG R0004 中的规定进行。 5.4生产能力、滤饼含液量、滤液含固量的测定
生产能力、滤饼含液量、滤液含固量的测定按照GB/T10901规定的方法进行 5.5空运转试验
4
