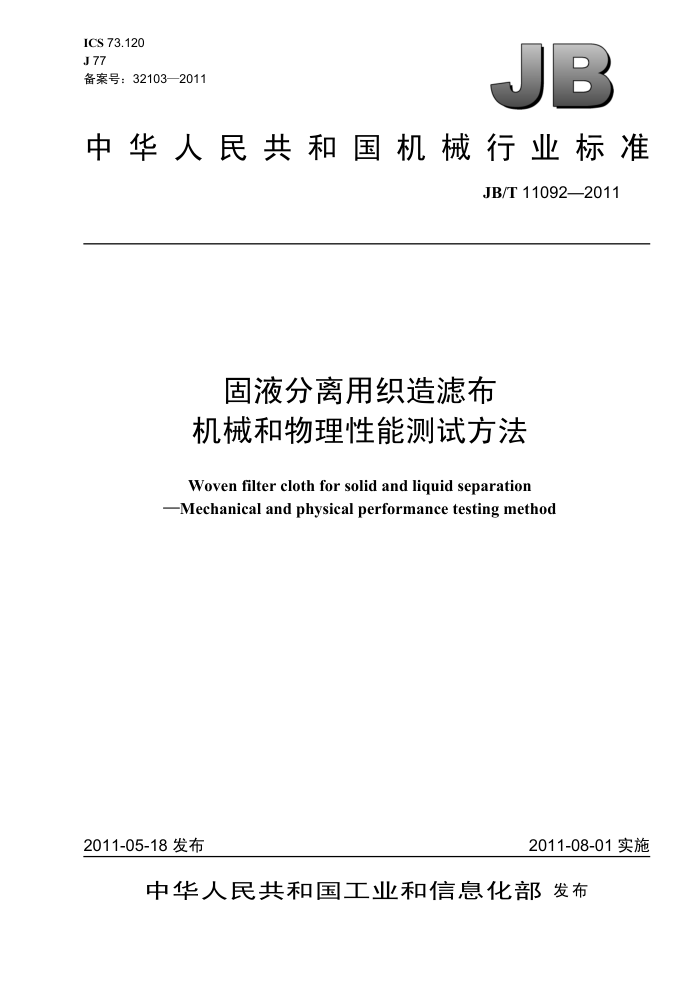

ICS 73.120 J77 备案号：32103—2011
B
中华人民共和国机械行业标准
JB/T 11092—2011
固液分离用织造滤布机械和物理性能测试方法
Woven filter cloth for solid and liquid separation -Mechanical and physical performance testing method
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 11092—2011
目 次
前言， 1 范围..
.. III
规范性引用文件. 3 术语和定义 4 取样与试样准备..
2
测试环境与试样调湿试验方法. 6.1 密度测定 6.2 耐酸、碱液性能的测定 6.3 厚度的测定. 6.4 机织滤布单位长度质量和单位面积质量的测定 6.5 针织滤布平方米干燥重量的测定 6.6 静电性能的测定 6.7 干热性能的测定. 6.8 耐热性能的测定.…. 6.9 撕破性能的测定 6.10 断裂强力和断裂伸长率的测定 6.11 胀破性能的测定 6.12 顶破强力的测定 6.13耐磨性的测定. 7　试验报告附录A（规范性附录）织造滤布断裂强力和断裂伸长率的测定 A.1 范围.. A.2 术语和定义… A.3 仪器及试样.. A.4 步骤.. A.5 测定. A.6 结果的计算 A.7 抓样法测定断裂强力. 附录B（规范性附录）织造滤布胀破性能的测定一液压法 B.1 范围... B.2 术语和定义 B.3 原理.. B.4 仪器.. B.5 试验步骤 B.6结果的计算和表示附录C（规范性附录）织造滤布顶破强力的测定一钢球法 C.1 范围…
5
..........................
......................
9
....... 5
...................................
S
....5
.......................
...........................
.10
........ ..
....................
12
12
12 13 .13
1 JB/T 11092—2011
C.2 术语和定义 C.3 原理..
.13 13 13
C.4 仪器.. C.5试验步骤. 附录D（规范性附录）织造滤布耐磨性能的测定 D.1 范围. D.2 织造滤布的耐磨性试验 D.3 原理 D.4 试样 D.5 试验步骤图1 测量针织滤布单位面积线圈总数的透明塑料或有机玻璃板图 A.1 预张力夹持试样的拉伸曲线… 图 A.2 松式夹持试样的拉伸曲线. 表 A.1 拉伸速度表 D.1 质量损失试验间隔表 D.2 磨损试验的检查间隔
14 14 14 14
14 15
.....
.........
10
.... 10
.9 14 .15
II JB/T 11092—2011
前言
本标准的附录 A～附录D均为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准负责起草单位：合肥学院、浙江理工大学、景津压滤机集团有限公司、大连华隆滤布有限公
司。
本标准参加起草单位：杭州贝特过滤机有限公司。 本标准主要起草人：赵扬、胡国、吴子婴。 本标准为首次发布。
II JB/T 11092—2011
滤布的密度为滤布在无褶皱和无张力下，每单位长度所含的经纱根数和纬纱根数，以根/10 cm表
示。 3.2
滤布的厚度　thickness of filter cloth 对织造滤布施加规定压力的两参考板间的垂直距离。
3.3
耐热性 ability to heat resistance 工业用织造滤布耐受较高温度的性能。以在高温下的强力、形态等方面发生显著变化的程度来
表示。 3.4
调湿conditioning 样品或试样在试验用标准大气中放置一定时间后达到吸湿平衡的一种处理。
3.5
损坏温度mangle temperature 在规定温度、压力和受压条件下进行试验时，试样出现明显损坏迹象时的温度。
3.6
明显损坏迹象obvious mangle evidence 由于热的作用使试样在形态方面所发生的显著变化。包括熔融、胶粘、泛黄和收缩等
3.7
纬斜skewness 纬纱或针织横列偏离垂直于织物经纱或纵行的直线而形成的一种歪斜状态。
3.8
弓纬bov 纬纱或针织横列偏离垂直于织物经纱或纵行的直线，在织物宽度方向上形成一个或多个弧形的
歪曲状态。 4取样与试样准备 4.1全部试验的试样应在同一样品中裁取，试样不得有污渍、不规则块、折痕、孔洞、跳纱或其他损伤。 4.2用于每次试验的试样，应从样品经向和纬向均匀地裁取，但距样品两个幅边至少150mm，距样品匹端至少1 000 mm。试样不应包含影响试验结果的任何疵点。 4.3对同一项试验，应避免两个及以上的试样处在相同的经向（纵向）或纬向（横向）位置上。试样应沿着滤布的经向（纵向）和纬向（横向）切割，需要时标出经向（纵向）或纬向（横向）。 4.4每块试样的尺寸为100 mm×100mm，用于尺寸变化和拉伸性能测定的式样，每块尺寸为 300 mm X60 mm。每组应包括 5 块试样。 4.5保证试样边部整齐、不脱丝。 4.6保证试样不发生纬斜和弓纬现象。纬斜和弓纬的试验方法按GB/T14801 的规定执行。 5测试环境与试样调湿 5.1织造滤布的机械物理性能测试应在标准大气环境下进行，即温度为（20.0土2）℃，相对湿度为 (65.0±4）%。 5.2需要调湿时，样品在试验前应将其放置在标准大气环境中进行调湿。调湿期间，应使空气能畅通地流过样品，样品在标准大气环境中放置所需要的时间，直至平衡。
