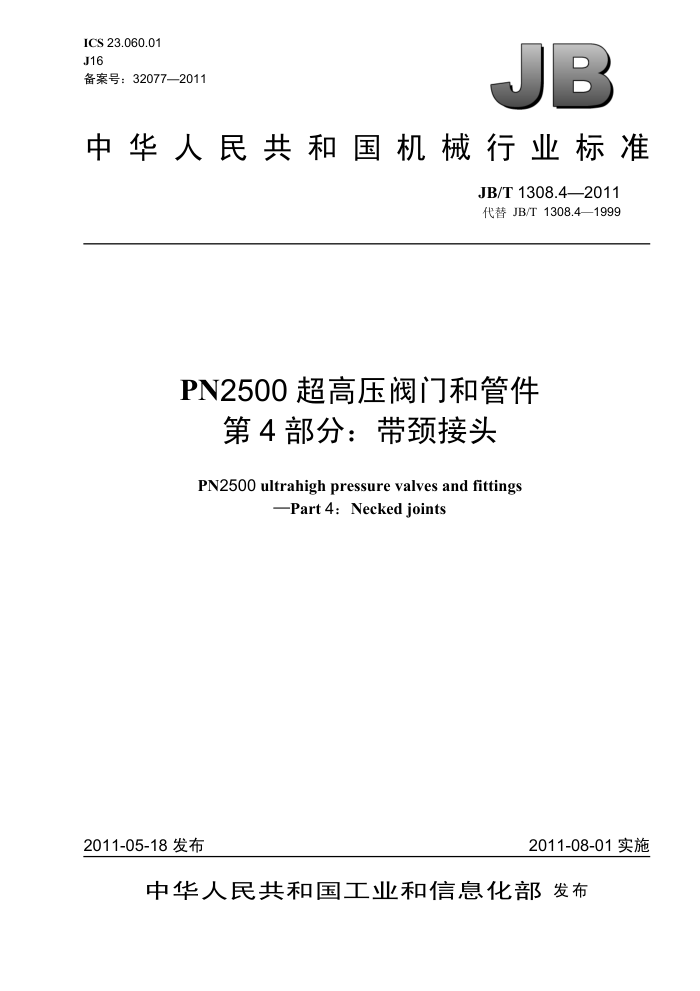

ICS 23.060.01 J16 备案号：32077—2011
JB
中华人民共和国机械行业标准
JB/T1308.4—2011 代替JB/T1308.4—1999
PN2500超高压阀门和管件
第4部分：带颈接头
PN2500 ultrahigh pressure valves and fittings
-Part 4: Necked joints
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.4—2011
目 次
前言，范围..
...II .
1
规范性引用文件... 3结构形式及尺寸... 技术要求图1带颈接头的形式表1带颈接头的尺寸
2 JB/T1308.4—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管：第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第4部分。 本部分代替JB/T1308.4一1999《PN250MPa带颈接头型式、尺寸和技术条件》。本部分与JB/T
1308.4一1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门；修改了螺纹的标注方法。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：许强、陈清流、于国良、肖箭、刘晓春。 本部分所代替标准的历次版本发布情况为：
JB1311—1973; JB/T1308.4—1999。
II JB/T1308.4—2011
PN2500超高压阀门和管件
第4部分：带颈接头
1范围
JB/T1308的本部分规定了超高压阀门用带颈接头的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的带颈接头。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3普通螺纹收尾、肩距、退刀槽和倒角 GB/T196普通螺纹基本尺寸 GB/T197—2003普通螺纹公差 GB/T1804一般公差未注公差的线性和角度尺寸的公差 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件
3结构形式及尺寸 3.1带颈接头的形式如图1所示。
其茶
保持尖角
Cx
a
圆角
5.3
O
13 O8级A
图1带颈接头的形式
3.2带颈接头的尺寸按表1的规定。 JB/T1308.4—2011
表 1 带颈接头的尺寸
单位为毫米
公称尺寸 螺纹代号 DN
Dz 尺寸 偏差
di 尺寸 偏差管接头连接
D; L
b
R
d
+03 5 +0.5 17.8 28 3 +0.5 7 +0.7 21 33 +1:0 10 +10 30 A0
M20 ×1.5-6g M24 ×2-6g
3 6 10 M33 X2-6g 15 M48 ×2-6g
3 5 8 13
1
0.5
1
1.5
4
+1.5 0
+15 45 42
15 法兰连接
+15 15 +1.5
15 M48 × 2-6g-LH *
13 18
45 56 4
0.5 1.5
5
M48 × 3-6g-LH M60×3-6g-LH * M60 X 3-6g-LH M72 ×3-6g-LH *
20
20
20
t2 55.5
60 6 1.5
2
27
25 注：*号为加热阀门用。
25
67.5
4 技术要求 4.1 螺纹基本尺寸按GB/T196的规定，公差按GB/T197一2003规定的6g级精度。螺纹牙型槽底为圆弧形。 4.2螺纹收尾按GB/T3的规定。 4.3 螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。 4.4带颈接头端面和内孔的交线应保持尖角，并不应有刮伤、凹陷等影响密封的缺陷。 4.5 未注明的机械加工尺寸公差按GB/T1804的规定。 4.6 螺纹部分应采取措施，以防咬伤。 4.7 其他技术要求按JB/T1308.2的规定。
2 10
L/ar
