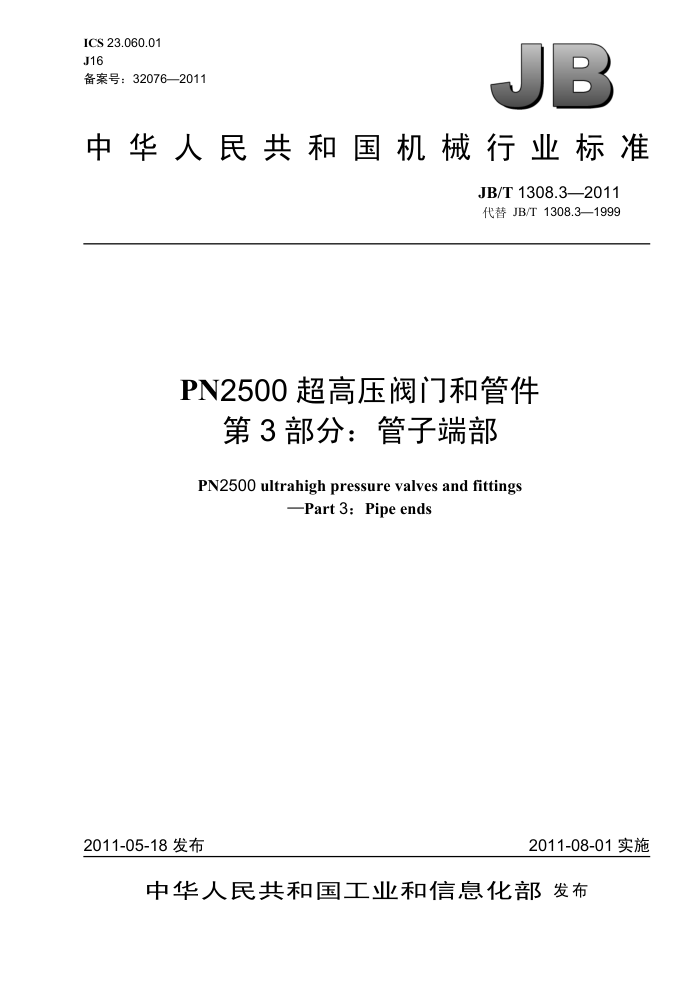

ICS 23.060.01 J16 备案号：32076—2011
JB
中华人民共和国机械行业标准
JB/T1308.3—2011 代替JB/T1308.3—1999
PN2500超高压阀门和管件
第3部分：管子端部
PN2500 ultrahigh pressure valves and fittings
-Part3:Pipeends
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.3—2011
目 次
前言，范围....
...II .
1
规范性引用文件... 3结构形式及尺寸... .技术要求. 图1管子端部的形式表1管子端部的尺寸
2 JB/T1308.3—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数：第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管：第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第3部分。 本部分代替JB/T1308.3一1999《PN250MPa管子端部型式、尺寸和技术条件》。本部分与JB/T1308.3
-1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门； M10×1-6g，改为M10×1.5-6g-LH。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：许强、陈清流、于国良、肖箭、刘晓春。 本部分所代替标准的历次版本发布情况为：
JB1310—1973; JB/T1308.3—1999。
II JB/T1308.3—2011
PN2500超高压阀门和管件
第3部分：管子端部
1范围
JB/T1308的本部分规定了超高压阀门用管子端部形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质的
锻造钢制阀门的管子端部。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3普通螺纹收尾、肩距、退刀槽和倒角 GB/T196普通螺纹基本尺寸 GB/T197—2003普通螺纹公差 GB/T1804一般公差未注公差的线性和角度尺寸的公差 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件
3结构形式及尺寸 3.1管子端部的形式如图1所示。
其茶
保持尖角
圆角
?
L
L
8级A
图1管子端部的形式
3.2管子端部的尺寸按表1的规定。 JB/T1308.3—2011
表 1 管子端部的尺寸
单位为毫米
公称尺寸
di
管子规格
螺纹代号
Dw D,
x
尺寸 偏差 Li L2
R
d
DN （外径×壁厚） 3
+0.5 15 18 0.7 +07 22 25 +1° 30 33 15 44 48
11×4 15×5 21 ×6.5 35×11 50×16 64× 19.5
M10X1.5-6g-LH 11 M14X 1.5-6g-LH 15 M20 × 1.5-6g-LH 21 M33 X 2-6g-LH 35 13 M48 X 2-6g-LH 50
3 5 8
5 7 10 15 20 27
6 10 15 20 25
1
1
+2.0 52 56 1.5 3 2
18 25
0
M60 X 3-6g-LH 64
62 68
2
4
4 技术要求 4.1 螺纹基本尺寸按GB/T196的规定，公差按GB/T197一2003规定的6g级精度。螺纹牙型槽底为圆弧形 4.2 螺纹收尾按GB/T3的规定。 4.3 螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。 4.4 管子端部和管子内径交线应保持尖角，并不应有刮伤、凹陷等影响密封的缺陷。 4.5 未注明的机械加工尺寸公差按GB/T1804的规定。 4.6 螺纹部分应采取措施，以防咬伤。 4.7 其他技术要求按JB/T1308.2的规定，
2 0
L/ar
