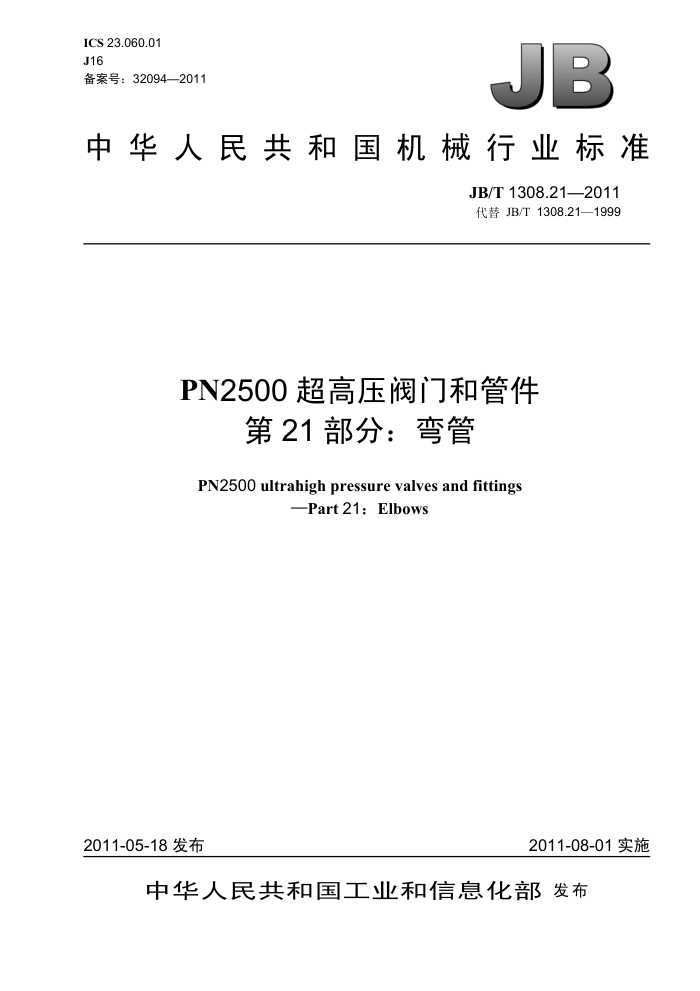

ICS 23.060.01 J16 备案号：32094—2011
JB
中华人民共和国机械行业标准
JB/T1308.21—2011 代替JB/T1308.21—1999
PN2500超高压阀门和管件
第21部分：弯管 PN2500 ultrahigh pressure valves and fittings
Part21:Elbows
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.21—2011
目 次
前言，范围..
.11
1
规范性引用文件.. 3结构形式及尺寸.. 4技术要求. 标记示例. 图1弯管的形式.. 表1弯管的尺寸.
2
......2 JB/T1308.21—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数：第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第21部分。 本部分代替JB/T1308.21一1999《PN250MPa弯管型式、尺寸和技术条件》。本部分与JB/T1308.21
-1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SACTC188）归口。 本部分负责起草单位：合肥通用机械研究院、兰州高压阀门有限公司、大连大高阀门有限公司。 本部分主要起草人：靳淑军、裴耀贵、于国良、肖箭、刘晓春。 本部分所代替标准的历次版本发布情况为：
JB1328—1973; JB/T1308.21—1999。
II JB/T1308.21—2011
PN2500超高压阀门和管件
第21部分：弯管
1范围
JB/T1308的本部分规定了超高压阀门用弯管的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的弯管。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8163输送流体用无缝钢管 JB/T1308.3PN2500超高压阀门和管件第3部分：管子端部
3结构形式及尺寸 3.1弯管的形式如图1所示。
图1弯管的形式
3.2弯管的尺寸按表1的规定。 JB/T1308.21—2011
表1 弯管的尺寸
单位为毫米
最小弯管半径
最小直边长度
公称尺寸 DN
管子规格 DwXS 11×4 15×5 21 X6.5 35×11 50 ×16 64 × 19.5
R 80 105 125 175 250 320
L 50 55 60 65 70 75
3 6 10 15 20 25
4技术要求 4.1 弯管用的钢管，其外径偏差和壁厚偏差按GB/T8163的规定。 4.2 弯管端部按JB/T1308.3的规定 4.3应选用外径和壁厚为正偏差的钢管制作弯管，如用经无损检测修磨过的钢管，其修磨部位不应放在圆弧外侧。 4.4管子采用热弯或冷弯，弯后须进行调质处理，调质后的力学性能：
Rm≥882MPa;ReL≥735MPa;A≥15%;Z≥45%;K≥68.6J。 4.5弯管外径的圆度不应大于5%，不得回弯。 标记示例
5
公称尺寸为DN15的弯管：弯管 DN15 5JB/T1308.21—2011。
