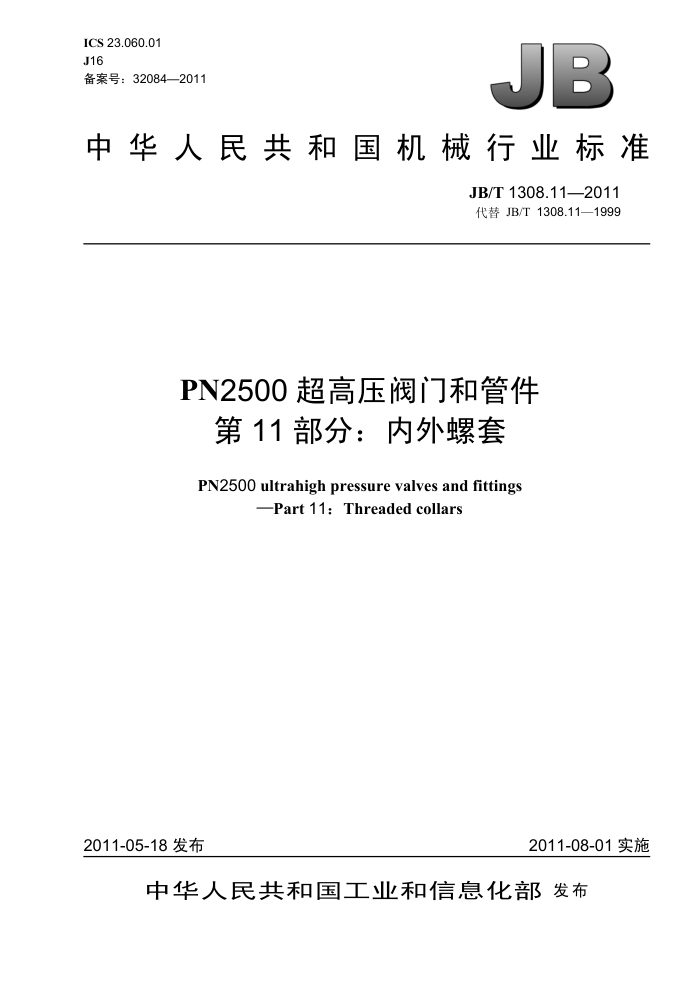

ICS 23.060.01 J16 备案号：32084—2011
JB
中华人民共和国机械行业标准
JB/T1308.11—2011 代替JB/T1308.11—1999
PN2500超高压阀门和管件
第11部分：内外螺套
PN2500 ultrahigh pressure valves and fittings
-Part11:Threaded collars
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.11—2011
目 次
前言，范围..
.11
1
规范性引用文件.. 3结构形式及尺寸... 4技术要求... 5标记示例图1内外螺套的形式表1内外螺套的尺寸
2
......2 JB/T1308.11—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数：第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管：第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第11部分。 本部分代替JB/T1308.11一1999《PN250MPa内外螺套型式、尺寸和技术条件》。本部分与JB/T
1308.111999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；在范围中增加了公称尺寸的要求，并指明了是锻造钢制的阀门。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。 本部分主要起草人：裴耀贵、刘晓春、于国良、肖箭。 本部分所代替标准的历次版本发布情况为：
JB1318—1973; JB/T1308.11—1999。
II JB/T1308.11—2011
PN2500超高压阀门和管件
第11部分：内外螺套
1范围
JB/T1308的本部分规定了超高压阀门用内外螺套的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN3～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的内外螺套。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196普通螺纹基本尺寸 GB/T197—2003普通螺纹公差 GB/T699优质碳素结构钢 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件
3结构形式及尺寸 3.1内外螺套的形式如图1所示。
其余受
8级A
C2
C1.5/
C1.5
R2
R2
1
1
图1内外螺套的形式
3.2内外螺套的尺寸按表1的规定。 JB/T1308.11—2011
表1 内外螺套的尺寸
单位为毫米
公称尺寸 螺纹代号 DN
螺纹代号 d2
质量 kg
12 Dz1 D2 h Dw
L
1i
di M60 ×3-6g M33 X 2-6H-LH 70 50 30 40 50 10 60 0.83 M72 ×3-6g M48 ×2-6H-LH 80 60 40 54 62 15 72 1.11 M90 X3-6g
15 20 25
78 20 90 1.64
90 70 45 72
M60 X 3-6H-LH
4 技术要求 4.1 内外螺套的材料为A105钢，技术要求按GB/T699的规定。 4.2 螺纹基本尺寸按GB/T196的规定，公差按GB/T197—2003规定的6g或6H级精度。 4.3 未注明的机械加工尺寸公差按GB/T1804的规定。 4.4 螺纹部分应采取措施，以防咬伤。 4.5 其他技术要求按JB/T1308.2的规定，
标记示例公称尺寸为DN15的内外螺套：内外螺套 DN15 JB/T1308.11—2011。
