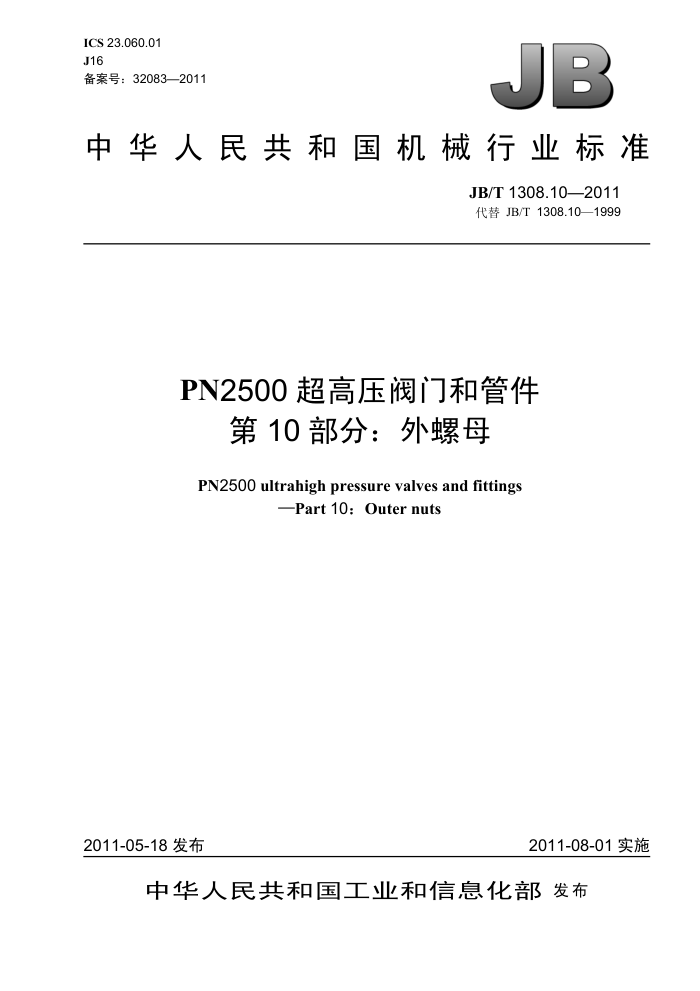

ICS 23.060.01 J16 备案号：32083—2011
JB
中华人民共和国机械行业标准
JB/T1308.102011 代替JB/T1308.10—1999
PN2500超高压阀门和管件
第10部分：外螺母
PN2500 ultrahigh pressure valves and fittings
-Part10:Outernuts
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.10—2011
目 次
前言范围..
.11
1
规范性引用文件.. 3结构形式及尺寸.. 4技术要求. 5标记示例.. 图1外螺母（DN3）的形式图2外螺母（DN6、DN10、DN15）的形式表1外螺母的尺寸.
2
...2 JB/T1308.10—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第10部分。 本部分代替JB/T1308.10一1999《PN250MPa外螺母型式、尺寸和技术条件》。本部分与JB/T
1308.10一1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SAC/TC188）归口。 本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。 本部分主要起草人：裴耀贵、刘晓春、于国良、肖箭。 本部分所代替标准的历次版本发布情况为：
JB1317—1973; JB/T1308.10—1999。
II JB/T1308.10—2011
PN2500超高压阀门和管件
第10部分：外螺母
1范围
JB/T1308的本部分规定了超高压阀门用外螺母的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN3～DN15，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的外螺母。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T196普通螺纹基本尺寸 GB/T197—2003普通螺纹公差 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T3077合金结构钢 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件
3结构形式及尺寸 3.1公称尺寸为DN3的外螺母的形式如图1所示，公称尺寸为DN6、DN10、DN15的外螺母的形式如图2所示。
其茶
8级A
(A)
图1外螺母（DN3）的形式 JB/T1308.10—2011
.
其余
CD
C1.5
D DD
70.5
C1.5
C1.5
图2外螺母（DN6、DN10、DN15）的形式
3.2外螺母的尺寸按表1的规定。
表1外螺母的尺寸
单位为毫米
公称尺寸 螺纹代号 DN
d,
质量 kg
尺寸 偏差 D 16
D
D3
D
H
S
d
0.035 0
12 0.7 31.2 25.5 27 0.08
12 32 10 16 36 12
3 6 10 15
M24×2-6g M33 X 2-6g M48 × 2-6g
21
36.9 30 32 0.11 47.3 39 41 0.23 63.5 52.5 55 0.43
30 22 45 16 45 36 50 19
技术要求 4.1 外螺母的材料为35CrMoA，技术要求按GB/T3077的规定。 4.2 热处理后的硬度为248HBW～302HBW。 4.3 螺纹基本尺寸按GB/T196的规定，公差按GB/T197—2003规定的6g级精度。 4.4 螺纹表面不应有裂纹、凹陷等影响强度的缺陷，并清除第一圈不完整的螺纹。 4.5未注明的机械加工尺寸公差按GB/T1804的规定。 4.6螺纹部分应采取措施，以防咬伤。 4.7其他技术要求按JB/T1308.2的规定。 5 标记示例
4
公称尺寸为DN15的外螺母：外螺母DN15JB/T1308.10—2011。
