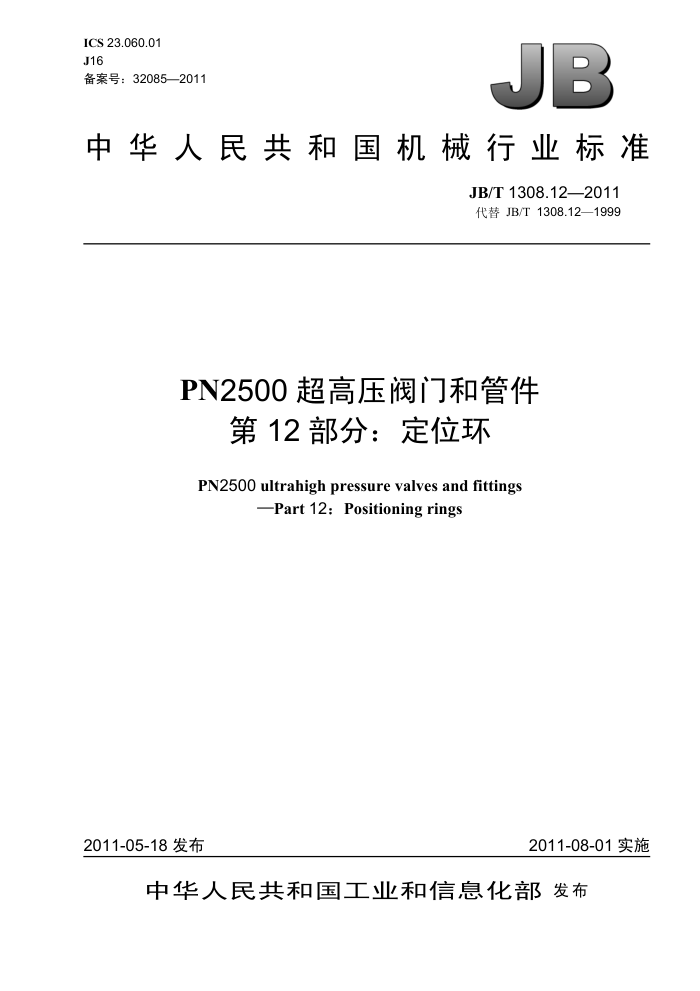

ICS 23.060.01 J16 备案号：32085—2011
JB
中华人民共和国机械行业标准
JB/T1308.12—2011 代替JB/T1308.12—1999
PN2500超高压阀门和管件
第12部分：定位环
PN2500 ultrahigh pressure valves and fittings
Part 12: Positioning rings
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T1308.12—2011
目 次
前言，范围...
.11
1
规范性引用文件.. 3结构形式及尺寸... 4技术要求... 标记示例. 图1定位环的形式.. 表1定位环的尺寸，
2
..... 2 JB/T1308.12—2011
前言
本部分按照GB/T1.1一2009给出的规则起草。 JB/T1308《PN2500超高压阀门和管件》分为21个部分：
第1部分：阀门型式和基本参数；第2部分：阀门、管件和紧固件；第3部分：管子端部；第4部分：带颈接头；第5部分：凹穴接头；第6部分：锥面垫、锥面盲垫；第7部分：螺套；第8部分：内外螺母；第9部分：接头螺母；第10部分：外螺母；第11部分：内外螺套；第12部分：定位环；第13部分：法兰；第14部分：双头螺柱；第15部分：阶端双头螺柱；第16部分：螺母；第17部分：异径管；第18部分：异径接头；第19部分：等径三通、等径四通：第20部分：异径三通、异径四通；第21部分：弯管。
本部分为JB/T1308的第12部分。 本部分代替JB/T1308.12一1999《PN250MPa定位环型式、尺寸和技术条件》。本部分与JB/T
1308.12一1999相比主要技术变化如下：
修改了标准名称；将公称压力PN250MPa，改为公称压力PN2500；定位环材料由A3改为Q235B。
本部分由中国机械工业联合会提出。 本部分由全国阀门标准化技术委员会（SACTC188）归口。 本部分负责起草单位：兰州高压阀门有限公司、合肥通用机械研究院、大连大高阀门有限公司。 本部分主要起草人：裴耀贵、刘晓春、于国良、肖箭。 本部分所代替标准的历次版本发布情况为：
JB1319—1973; JB/T1308.12—1999。
II JB/T1308.12—2011
PN2500超高压阀门和管件
第12部分：定位环
1范围
JB/T1308的本部分规定了超高压阀门用定位环的形式、尺寸和技术要求。 本部分适用于公称压力PN2500，公称尺寸为DN15～DN25，介质为乙烯、聚乙烯等非腐蚀性介质
的锻造钢制阀门的定位环。 2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T700碳素结构钢 JB/T1308.2PN2500超高压阀门和管件第2部分：阀门、管件和紧固件
3结构形式及尺寸 3.1定位环的形式如图1所示。
其茶
D
8级A
C0.5
d
图1 定位环的形式
3.2定位环的尺寸按表1的规定。
表1 定位环的尺寸
单位为毫米质量 kg 0.17 0.27 0.46
D
公称尺寸 DN
d
H 10 15 17
偏差
尺寸 35 50 64
尺寸 62 74 92
偏差 +0.05 0
15 20 25
-.06 -0.07
+0.06
4技术要求 4.1 定位环的材料为Q235B，技术要求按GB/T700的规定。
1 JB/T1308.12—2011
4.2 定位环应进行化学处理，以防大气腐蚀。 4.3其他技术要求按JB/T1308.2的规定， 5 标记示例
公称尺寸为DN20的定位环：定位环 DN20JB/T1308.12—2011。
