ICS 77. 140. 75 H 48
GB

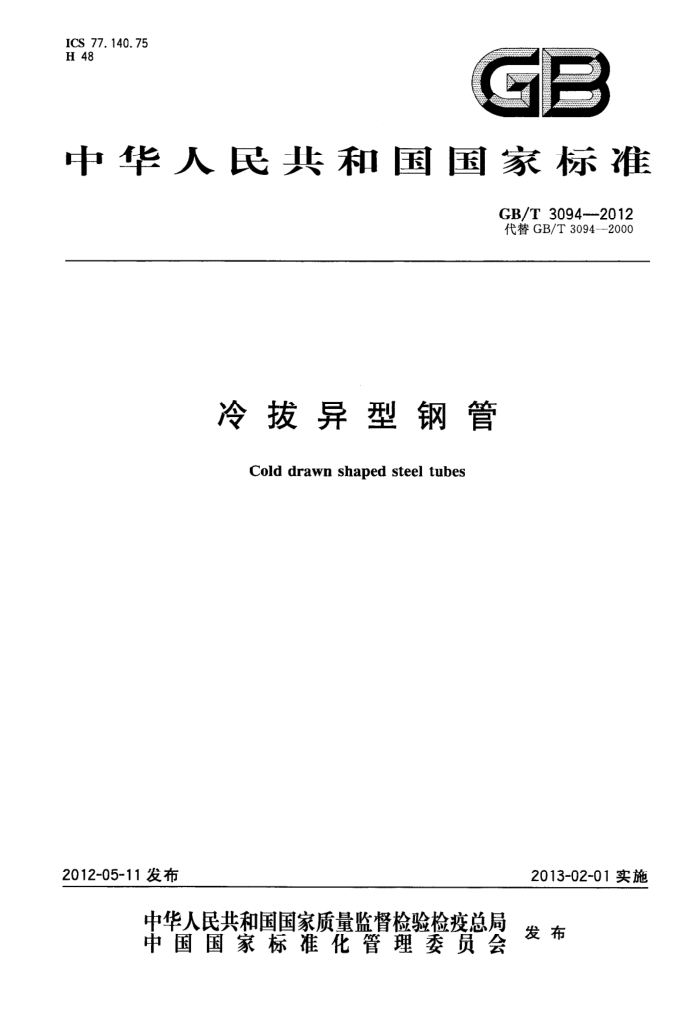

中华人民共和国国家标准
GB/T3094--2012 代替GB/T3094--2000
冷拔异型钢管
Cold drawn shaped steel tubes
2012-05-11发布
2013-02-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 中华人民共和国
国家标准冷拔异型钢管 GB/T3094—2012
×
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
?
开本880×1230 1/16 印张2 字数56千字 2012年7月第一版 2012年7月第一次印刷
*
书号：155066·1-45271
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68510107 GB/T3094—2012
前 經言
本标准按照GB/T1.1--2009给出的规则起草。 本标准参照ASTMA500-07《圆形与异型冷成形焊接与无缝碳素钢结构管》修订。 本标准代替GB/T3094—2000《冷拔无缝异型钢管》。本标准与GB/T3094—2000相比，主要变化
如下：
增加了Q215、Q235、Q345、Q390钢牌号的质量等级，删除了Q295牌号； —增加了订货内容；
修改了弯曲度和扭转值要求；删除了标记示例；修改了通常长度；修改了钢管的力学性能；增加了钢管冲击试验要求；修改了附录A中钢管的规格尺寸。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：上海异型钢管有限公司、江苏界达特异新材料股份有限公司。 本标准主要起草人：高志建、陈红旗、朱速建、薛建良、王炜、胡宏伟、杨雯懿、雷亮亮。 本标准所代替标准的历次版本发布情况为：
GB3094—1982; GB/T3094—2000。
I GB/T 3094—2012
冷拔异型钢管
1范围
本标准规定了冷拔异型钢管的分类、代号、订货内容、外形、尺寸、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于冷拔成形的简单断面异型钢管（简称钢管）。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.12钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法 钼试剂萃取光度法测定钒含量 GB/T223.17 钢铁及合金化学分析方法 二安替比林甲烷光度法测定钛量 GB/T223.19 钢铁及合金化学分析方法 去新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.40 钢铁及合金 钜含量的测定 氯磺酚S分光光度法 GB/T223.59 钢铁及合金 磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钟）光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T229 金属材料夏比摆锤冲击试验方法 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1591 低合金高强度结构钢 GB/T2102 钢管的验收、包装、标志和质量证明书 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3077 合金结构钢 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法）
1 GB/T3094—2012
GB/T20125 低合金钢 多元素的测定 电感耦合等离子体发射光谱法
3分类和代号
钢管按截面形状分类和代号如下： a) 方形钢管
D-1; D-2; D-3; D-4; D-5; D-6。
b) 矩形钢管 c) 椭圆形钢管 d) 平圆形钢管 e) 内外六角形钢管 f) 直角梯形钢管
4 订货内容
按本标准订购钢管的合同或订单应包括但不限于下列内容： a) 标准编号： b) 产品名称： c) 钢的牌号及质量等级（若适用）； d) 尺寸规格； e) 订购数量（总重量或总长度）； f) 交货状态； g) 特殊要求。
5 外形、尺寸及重量
5. 1 外形和尺寸
钢管的外形和尺寸应分别符合附录A中图A.1～图A.6和表A.1～表A.6的规定。经供需双方
协商，可供应图A.1～图A.6和/或表A.1～表A.6以外形状和/或规格的钢管。 5.2钢管的尺寸允许偏差
钢管的尺寸允许偏差应符合表1的规定。 当需方未在合同中注明钢管尺寸允许偏差级别时，钢管的尺寸允许偏差应符合普通级尺寸精度的
规定。当需方要求高级尺寸精度时，应在合同中注明。
根据需方要求，经供需双方协商，可供应表1规定以外尺寸允许偏差的钢管。
表1钢管的尺寸允许偏差
单位为毫米
允许偏差
尺寸
普通级 ±0.30 ±0. 40
高级 ±0.20 ± 0. 30
≤30 >30~50 >50~75 >75
边长 A.B
±0.80%A、±0.80%B
±0.7%A、±0.7%B ±0.8%A、±0.8%B
±1%A、±1%B
2 GB/T3094—2012
表1 (续)
单位为毫米
允许偏差
尺寸
普通级 ±0.18
高级 ±0.12 +12.5%S
≤1. 0 >1.0~3.0 >3. 0
壁厚 s
+183 ￥16*5
10%S ±10%s
5. 3 边凹凸度
钢管的边凹凸度应符合表2的规定。 当需方未在合同中注明钢管边凹凸度级别时，钢管的边凹凸度应符合普通级精度的规定。当需方
要求边凹凸度高级精度时，应在合同中注明。
单位为毫米
表2 钢管的边凹凸度
边凹凸度(不大于)
边长尺寸 ≤30 >30~50 >50~75 >75
高级 0. 10 0. 15
普通级 0. 20 0. 30
0.8%A.0.8%B 0.9%A.0.9%B
0.5%A0.5%B 0.6%A、0.6%B
5.4外圆角半径
钢管端面的外圆角半径（R)应符合表3的规定。
表3钢管的外圆角半径 S<6
单位为毫米
壁厚(S) 外圆角半径(R)
6 S>10 ≤3.0S
≤2.0S
5. 5 弯曲度
钢管的弯曲度应符合表4的规定。 当需方未在合同中注明钢管弯曲度等级时，钢管的弯曲度应符合普通级精度的规定。当需方要求
高级精度时，应在合同中注明。
表4 钢管的弯曲度
精度等级酱通级高级
全长(L)弯曲度 ≤0.3%L ≤0.2%L
弯曲度/(mm/m）
≤3.0 ≤2.0
3 GB/T3094—2012
6.2制造方法 6.2.1钢管应采用无缝钢管经冷拔成形方法制造。 6.2.2根据需方要求，经供需双方协商，并在合同中注明，钢管可采用焊接钢管经冷拔成形方法制造。 冷拔焊接钢管的焊缝应避开圆角处。 6.3交货状态
钢管应以冷拔状态交货。根据需方要求，经供需双方协商，并在合同中注明，钢管可以热处理状态交货。 6.4力学性能 6.4.1冷拔状态交货的钢管，不作力学性能试验。当钢管以热处理状态交货时，钢管的纵向力学性能应符合表6的规定；合金结构钢钢管的纵向力学性能应符合GB/T3077的规定。 6.4.2以热处理状态交货的Q195、Q215、Q235、Q345和Q390钢管，当周长不小于240mm且壁厚不小于10mm时，应进行冲击试验，其夏比V型缺口冲击吸收能量（KV2）应符合表6的规定。冲击试样宽度应为10mm、7.5mm或5mm中尽可能的较大尺寸；如无法截取宽度为5mm的试样时，可不进行冲击试验。
表6中的冲击吸收能量为标准尺寸试样夏比V型缺口冲击吸收能量要求值，当采用小尺寸冲击试样时，小尺寸试样的夏比V型缺口冲击吸收能量要求值应为标准尺寸试样冲击吸收能量要求值乘以表7中的递减系数。 6.4.3周长不小于240mm且壁厚不小于10mm的合金结构钢钢管，其标准试样冲击吸收能量应符合GB/T3077的规定。 6.4.4冷拔焊接钢管的力学性能试验取样位置应位于母材区域。
表6钢管的力学性能
冲击试验
抗拉强度
下屈服强度 断后伸长率
Ra. /MPa 不小于 205 245 305 335 195 215
R. /MPa
A /%
吸收能量（KV）
序号 牌号 质量等级
温度 /℃
不小于
10 20 35 45 Q195 Q215
24 20 17 14 33 30
1 2 3 4 5
335 410 510 590
315~430 335~450
-
A B A B c D
6
+20
27
+20 0 20
Q235
25
370~500
235
7
27
5
