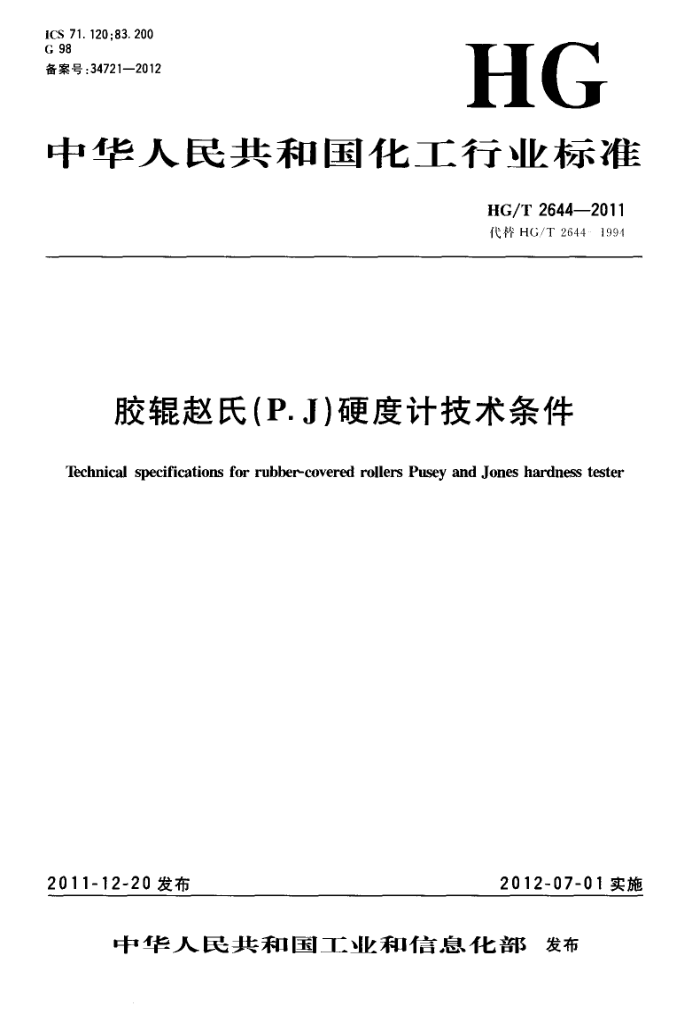

ICS 71.120;83.200 G 98 备案号：34721—2012
HG
中华人民共和国化工行业标准
HG/T 2644—2011 代格HG/T2644·1994
胶辊赵氏（P.J)硬度计技术条件
Technical specifications for rubber-covered rollers Pusey and Jones hardness tester
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 HG/T2644---2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2644--1994《胶辊赵氏（P.J)硬度计技术条件》，与HG/T2644—1994相比，主
要技术变化如下：
修改了规范性引用文件（见2）； -增加了耐运输颠簸性能试验（见5.6）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由中国石油和化学工业联合会提出。 本标准由化学工业橡胶测试仪器设备标准化技术委员会归口。 本标准起草单位：北京橡胶工业研究设计院。 本标准主要起草人：何成。 本标准于1994年10月首次发布，本次为第一次修订。
I HG/T 2644--2011
胶辊赵氏(P.J)硬度计技术条件
1范围
本标准规定了胶辊赵氏（P.J)硬度计的原理及产品结构、要求、试验、检验规则、标志、包装、运输及贮存等内容。
本标准适用于测定硫化胶辊表观硬度的胶辊赵氏（P.J)硬度计（以下简称硬度计）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T230.1金属材料洛氏硬度试验第1部分：试验方法(A、B、C、D、E、F、G、H、K、N、T标尺） HG/T2382--1992橡胶测试仪器设备通用技术条件 HG/T2413.1胶辑表观硬度的测定赵氏(P.J)硬度计法
3原理及产品结构 3.1原理
将一定的力施加到压头上，使压头压人被测件，硬度值直接由示值显示器以压入深度表示（1P.J 值=0.01mm)。 3.2结构
硬度计主要由支架、压头、施力装置、示值显示器等部件组成，如图1所示。
2
5
9.81N
串
串
H
施力操作杆；
定力值重碗：气泡水准仪；
1
2- 一预加力重蛇；
定位螺丝： 7 一压头；示值显示器；
3-
旋转支脚。
X
图1胶辊赵氏(P.J)硬度计结构示意图 HG/T2644—2011
4要求 4.1正常工作条件
正常工作条件应符合HG/T2382的规定。 4.2硬度计的精确度
硬度计的精确度误差不应超过士2P.J值。 4.3支架
支架应符合HG/T2413.1的有关规定。升降时应保证平稳、灵活、无摆动现象。 4.4压头 4.4.1压头端部钢球直径为3.175mm士0.015mm，通过垂直钢杆与示值显示器相联。 4.4.2压头材质为耐磨不锈蚀硬质金属，表面硬度应达HRC4855，表面粗糙度Ra≤0.8μm。 4.5定负荷 4.5.1接触力为880.00mN±1.76mN。 4.5.2压人力为9810.00mN±19.62mN。 4.5.3总压力为10690.00mN±21.38mN。 4.6示值显示器
示值显示器量程为1P.J～300P.J值。 4.7外观质量
硬度计的外观质量应符合HG/T2382的规定。 4.8耐运输颠簸性能
硬度计的耐运输颠簸性能应符合HG/T2382的有关规定。 5试验
试验应在4.1规定的条件下进行 5.1试验工具及仪器
试验工具及仪器包括： a）工具显微镜：50倍，测量准确度为0.005mm； b）米 粗糙度标准比较块； c）洛氏硬度计； d）力传感器：准确度为0.1%； e）位移传感器：准确度为0.5%。
5.2支架的检验
按照HG/T2413.1规定的试验操作步骤，调整定位螺丝，使定力值重碗由上向下移动二次，支架应符合4.3的要求。 5.3压头的检验 5.3.1压头尺寸
将压头从钢杆上卸下，水平放置在工具显微镜或同等精度的其他仪器上，测量压头直径，以压头轴心线为中心，每转120°测量一次压头直径，取三次测量的平均值作为压头直径，应符合4.1.1的要求。 5.3.2压头硬度
按照GB/T230.1的规定用洛氏硬度计测量压头硬度，取三次测量的平均值作为压头硬度，应符合 4.4.2的要求。 5.3.3压头表面粗糙度
用粗糙度标准比较块测定压头表面粗糙度，应符合4.4.2的要求。
2 HG/T2644—2011
5.4力值的检验 5.4.1将压力传感器垂直置于定负荷工作基台上。 5.4.2缓慢调节硬度计支架上的定位螺丝，使硬度计压头与传感器接触，观察硬度计的示值显示器表针，当表针开始转动时，接触力通过传感器后，显示的示值应符合4.5.1的要求。 5.4.3从左向右缓慢移动施力操作杆，将定力值重碗加到压头上，此时传感器所示的值为总力，应符合 4.5.3的要求。 5.4.4按5.4.2和5.4.3检定所得示值之差应符合4.5.2的要求。 5.5硬度值的检验
用位移传感器在硬度值为50、150、250(1P.J值=0.01mm）的三处检测硬度计的压痕深度，每处测量三次，取其平均值作为检测结果，应符合4.2的要求。 5.6耐运输颠簸性能试验
硬度计包装后，用载重汽车以30km/h～40km/h的速度在三级公路上运行200km或在颠簸试验台上做相应的试验。 6检验规则 6.1每台硬度计须经制造厂质量检验部门检验合格，并有产品合格证方可出厂。 6.2产品检验分为出厂检验和型式检验。 6.2.1出厂检验按4.2、4.3、4.54.7逐台检验，对于4.4的规定的内容按批量进行抽样检验。 6.2.2型式检验按4.2～4.8的规定抽样检验。 6.3硬度计应在HG/T2382规定的有关情况下进行型式检验。 6.4型式检验的抽样、判定规则应按HG/T2382的有关规定执行。 7标志、包装、运输、贮存
硬度计的标志、包装、运输及贮存应符合HG/T2382的有关规定。 8随机文件
硬度计随机文件的种类及存放应符合HG/T2382的规定。
